iPhone 7 – Thay thế loa

Được viết bởi: huynhhoai (Người đóng góp)

Bình luận: 1
0 Lượt chia sẻ
Lượt xem

Độ khó

Trung bình

Số bước

Thời gian

30 phút - 2 giờ

Chia sẻ

Làm theo các bước trong hướng dẫn này để thay thế loa trong iPhone 7. Hướng dẫn này bao gồm các hướng dẫn để tháo cụm loa và lột bỏ ăng-ten đa dạng Wi-Fi cần được chuyển sang loa mới của bạn.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

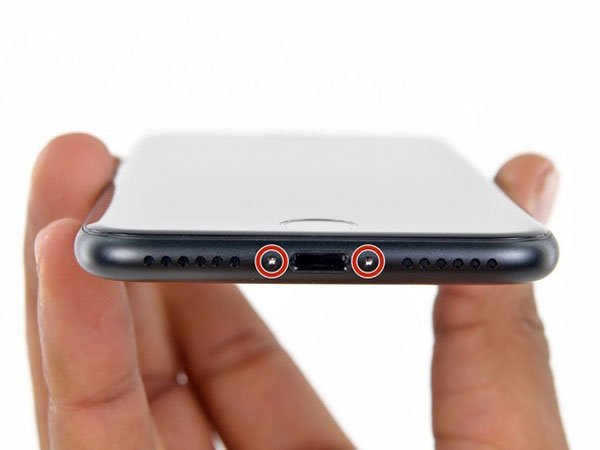

Tháo hai vít pentalobe 3,4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

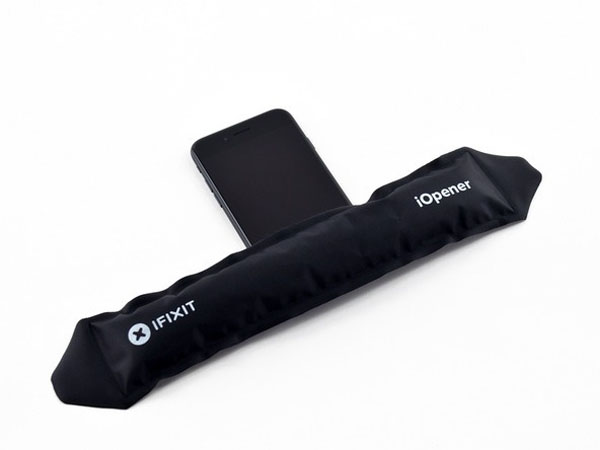

Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 3:

Gắn một cốc hút vào nửa dưới của cụm màn hình, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

Kéo lên cốc hút để tạo khoảng cách nhỏ giữa cụm màn hình và vỏ phía sau.
Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ, và tạo ra khoảng cách ban đầu này có một số lượng đáng kể của lực lượng. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

Bước 5:

Trượt spudger sang trái dọc theo cạnh dưới của iPhone.
Xoay thanh gạt để mở rộng khoảng cách giữa màn hình và vỏ phía sau.

Bước 6:

Trượt spudger lên phía bên trái của iPhone, bắt đầu từ cạnh dưới và di chuyển về phía các nút điều khiển âm lượng và nút chuyển im lặng.

!!! Không được kéo dọc theo cạnh trên của điện thoại, bạn có thể làm hỏng các kẹp nhựa đảm bảo màn hình.

Bước 7:

Chèn cạnh phẳng của một spudger vào góc dưới cùng bên phải của thiết bị.
Xoay thanh gạt để mở rộng khoảng cách giữa cụm màn hình và vỏ phía sau.
Trượt đầu phẳng của spudger lên phía bên phải của điện thoại để phá vỡ các chất kết dính giữ màn hình tại chỗ.

Bước 8:

Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có cáp ruy băng dọc cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 9:

Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 10:

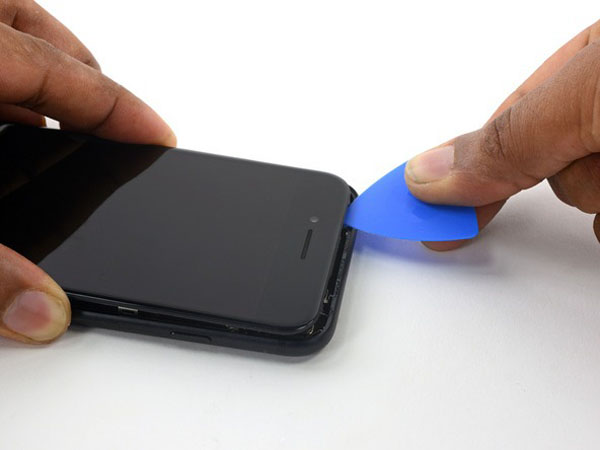

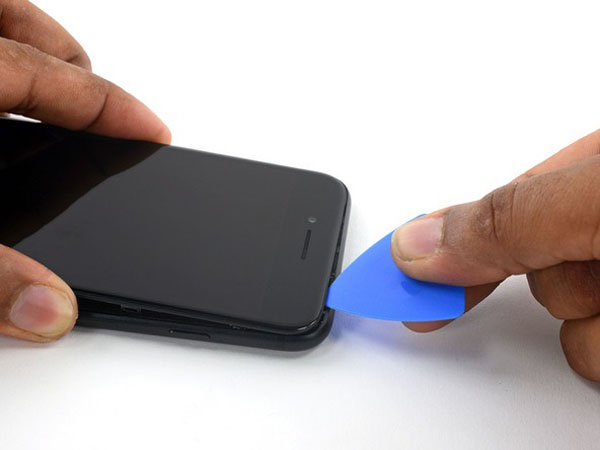

Trượt một lựa chọn mở dọc theo cạnh trên cùng của iPhone, giữa vỏ phía sau và mặt trước, để chia nhỏ chất kết dính còn lại giữ màn hình tại chỗ.

!!! Cẩn thận không làm hỏng các kẹp nhựa trên cạnh trên của điện thoại.

Bước 11:

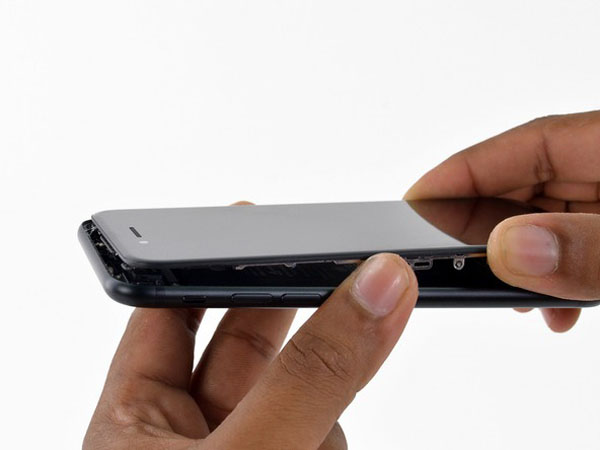

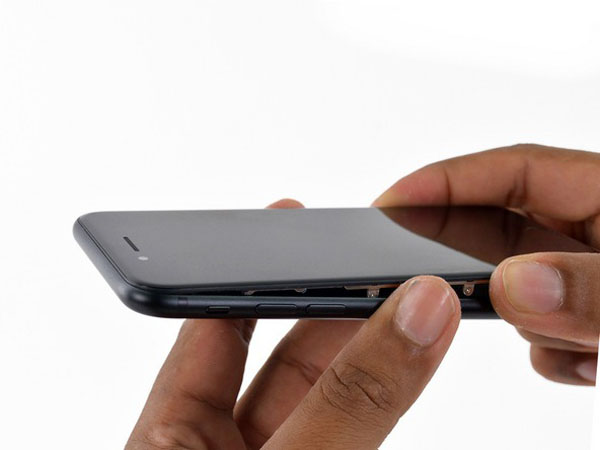

Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.

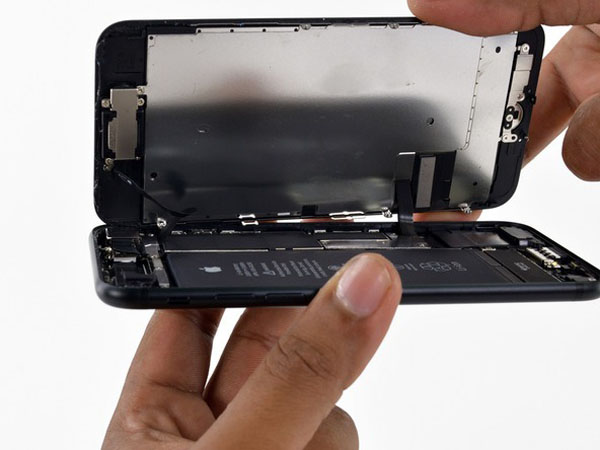

Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 12:

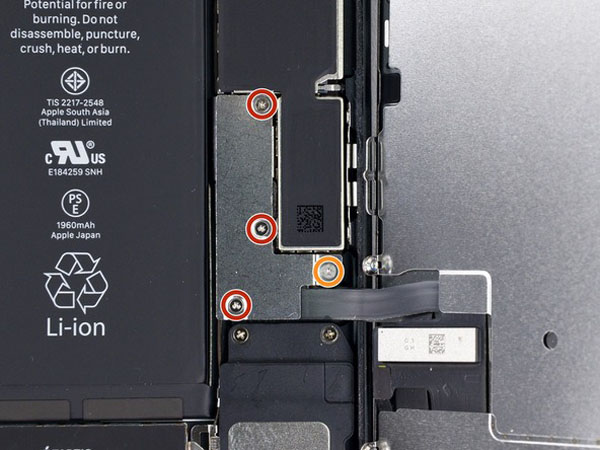

Tháo bốn vít Y000 ba điểm đảm bảo giá đỡ đầu nối thấp hơn, có độ dài sau:

Ba vít 1,2 mm.
Một vít 2,4 mm.

Trong suốt quá trình sửa chữa này, hãy theo dõi từng vít và đảm bảo rằng nó quay trở lại chính xác nơi nó đến để tránh làm hỏng iPhone của bạn.

Bước 13:

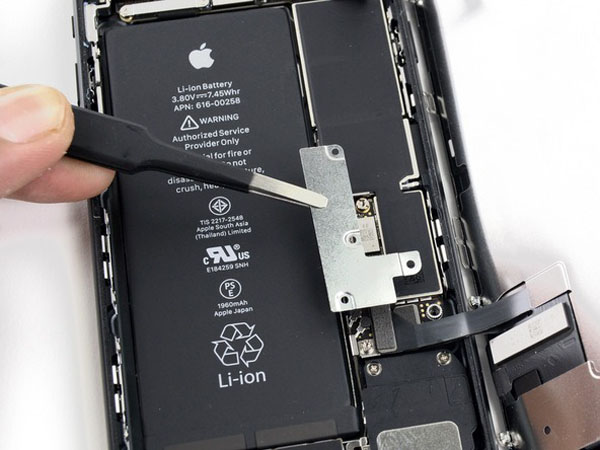

Tháo khung nối đầu ra thấp hơn.

Bước 14:

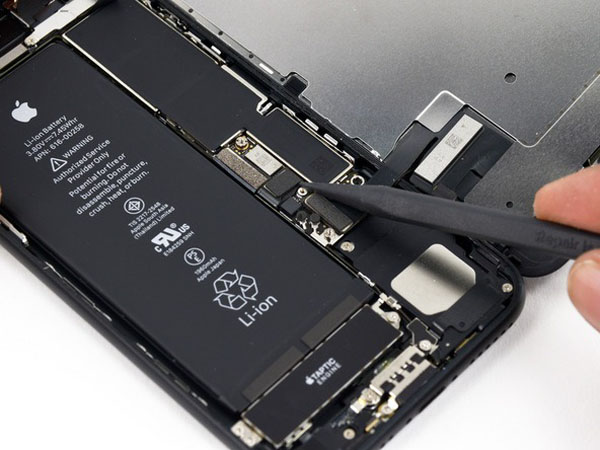

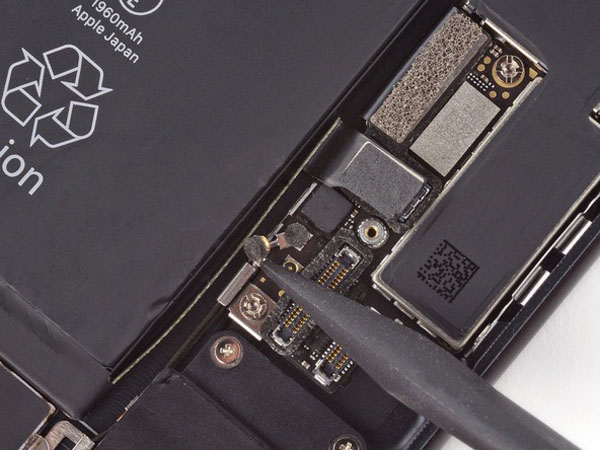

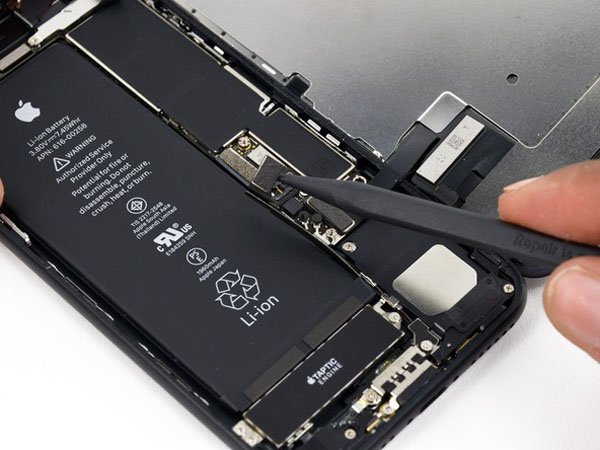

Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 15:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

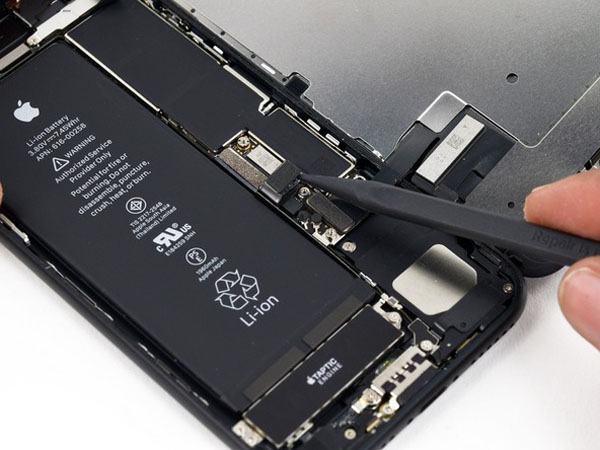

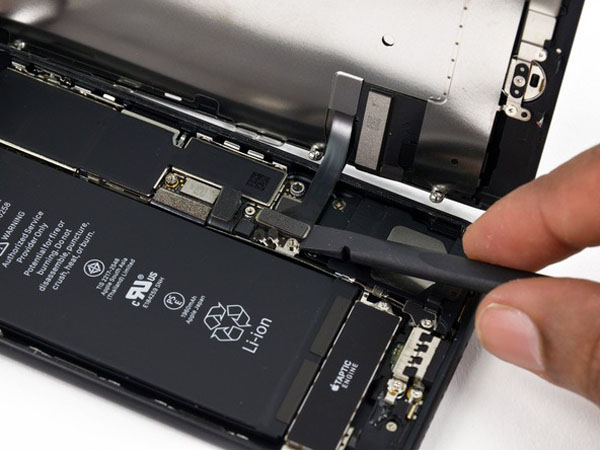

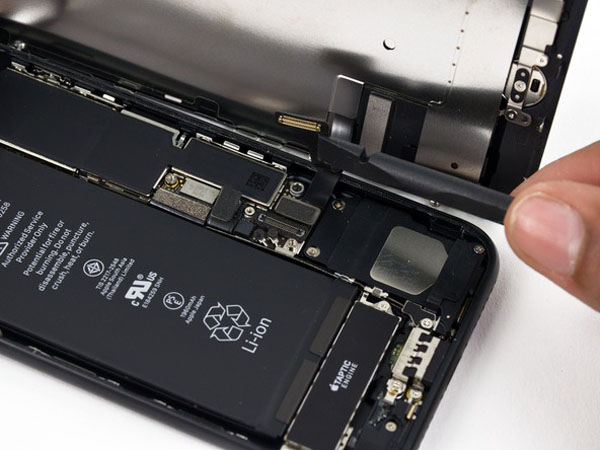

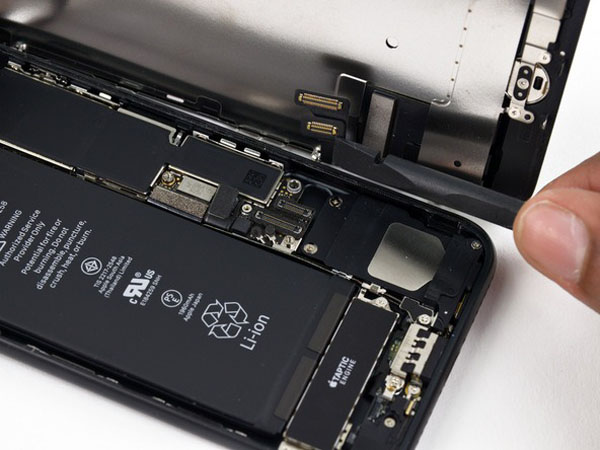

Sử dụng một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để kết nối lại các dây cáp này, nhấn xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu đối diện. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 16:

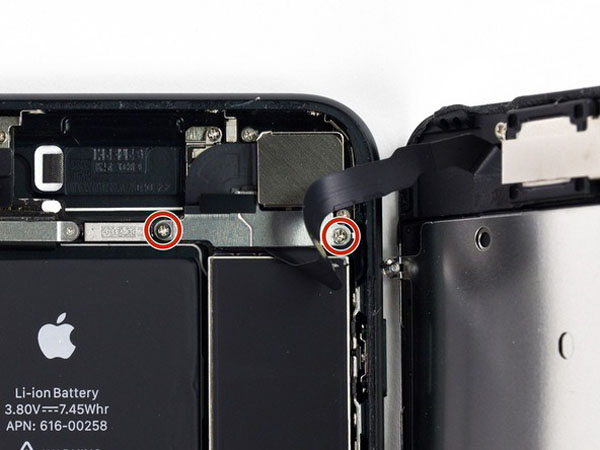

Tháo hai vít Phillips 1,3 mm bảo đảm giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước.

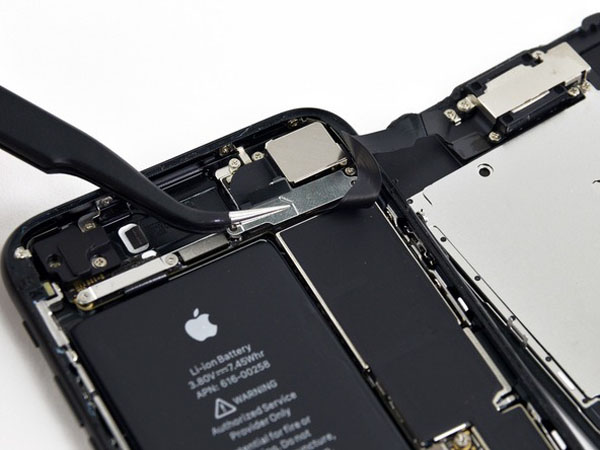

Tháo khung.

Bước 17:

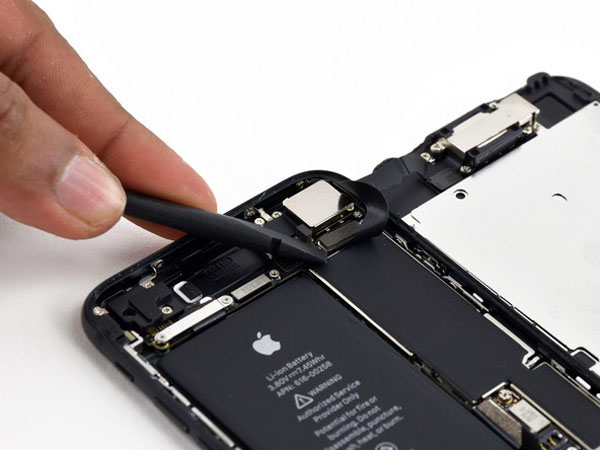

Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

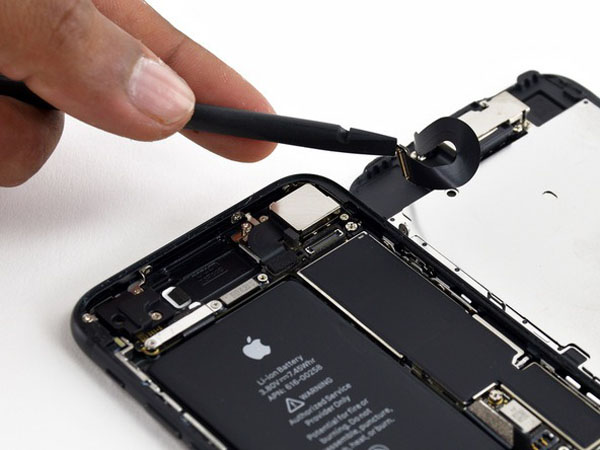

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 18:

Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 19:

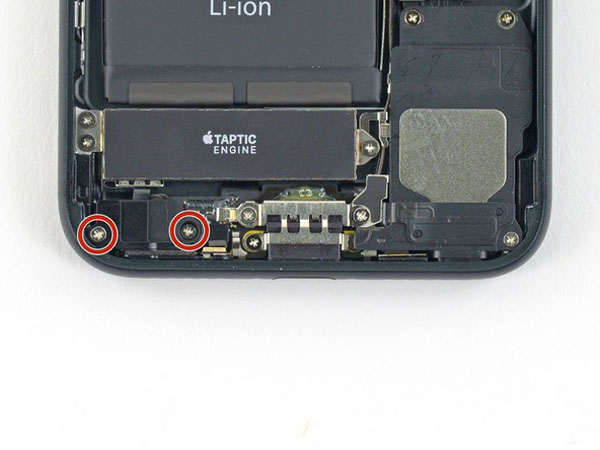

Tháo hai vít Phillips 1,9 mm đảm bảo lỗ thông khí áp vào vỏ phía sau.

Bước 20:

Tháo lỗ thông hơi ra.

Bước 21:

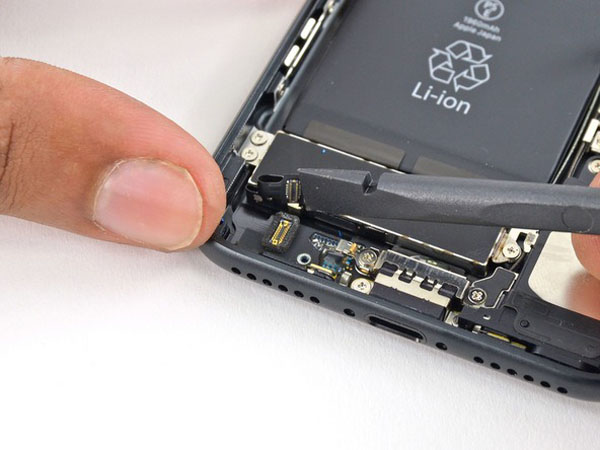

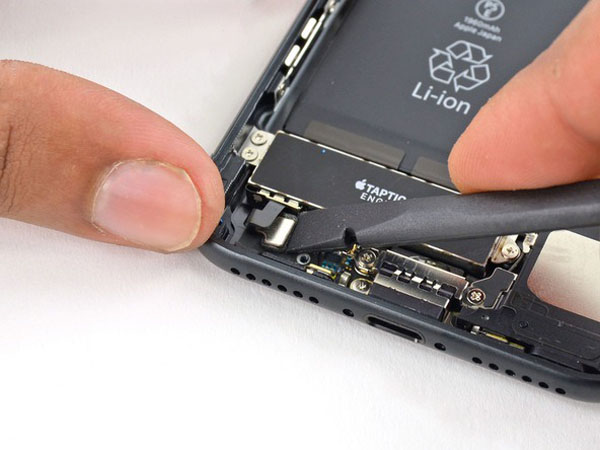

Sử dụng đầu phẳng của một spudger để ngắt kết nối đầu nối Công cụ Taptic khỏi ổ cắm của nó trên bảng logic.

Bước 22:

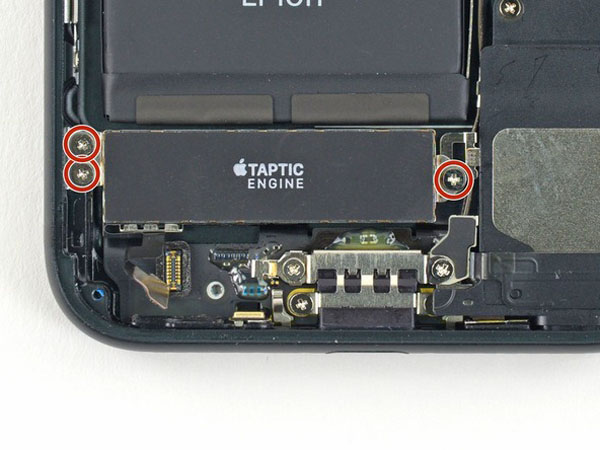

Tháo ba vít Phillips 1.6 mm đảm bảo Công cụ Taptic vào vỏ phía sau.

Bước 23:

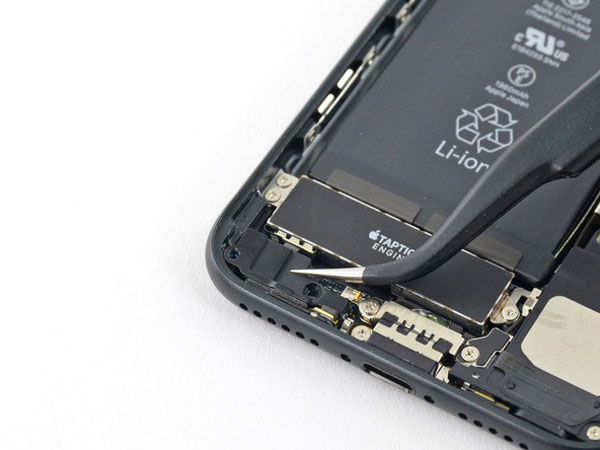

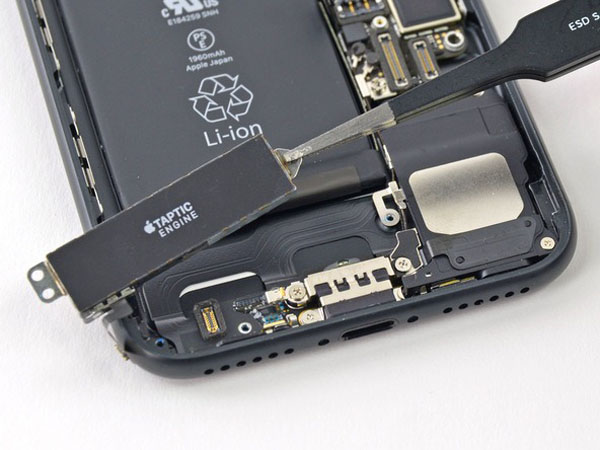

Loại bỏ Công cụ Taptic.

Bước 24:

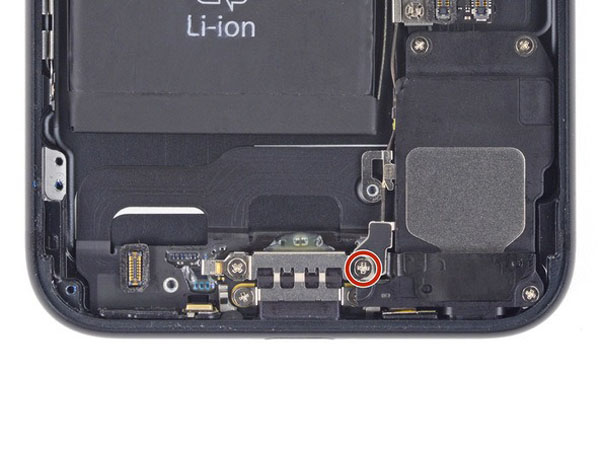

Tháo ốc vít Phillips đảm bảo ăng-ten đa dạng Wi-Fi cho vỏ phía sau:

Một ốc vít 3,2 mm

Bước 25:

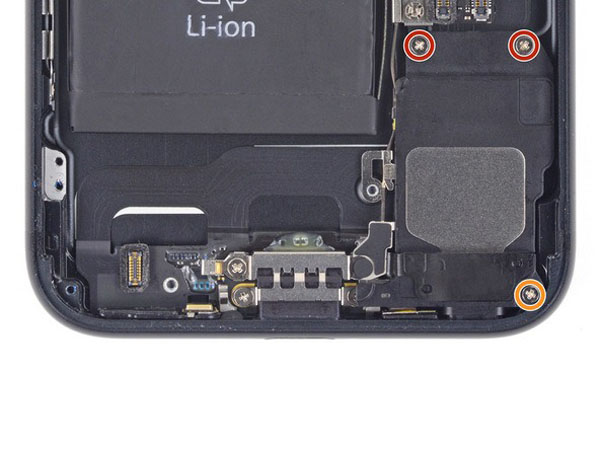

Tháo ba vít Phillips sau bảo vệ loa cho vỏ phía sau:

Hai ốc vít 1,3 mm.
Một vít 2.0 mm.

Bước 26:

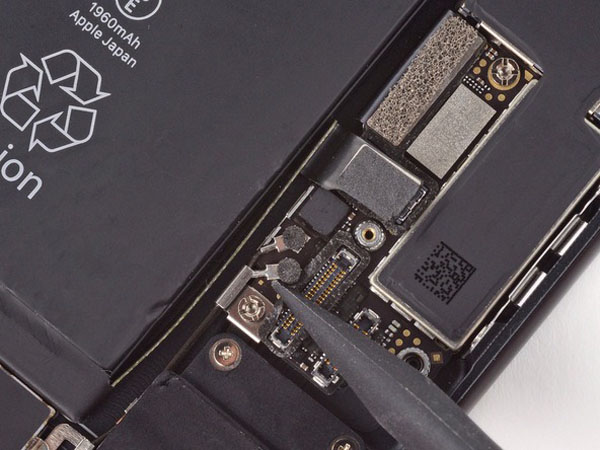

Sử dụng điểm của một spudger để nâng hai đầu nối cáp ăng ten lên khỏi các ổ cắm trên bảng logic.

Bước 27:

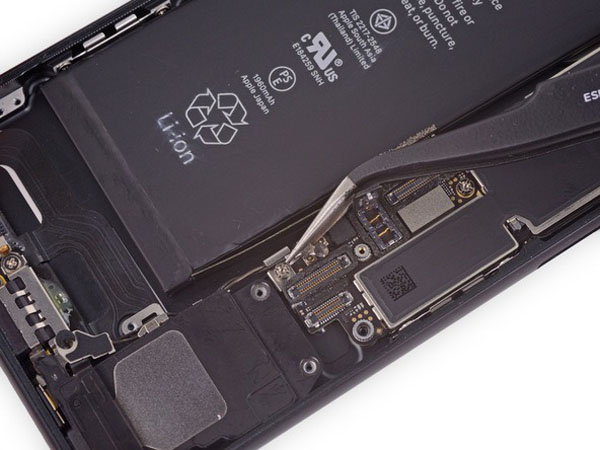

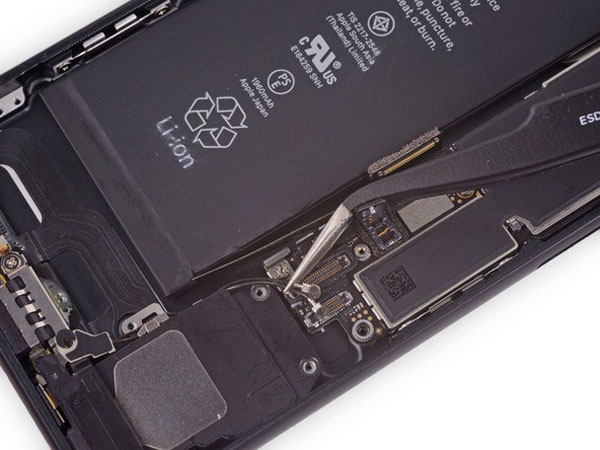

Sử dụng nhíp để loại bỏ các dây cáp ăng-ten từ khung của chúng trên bảng logic.

Bước 28:

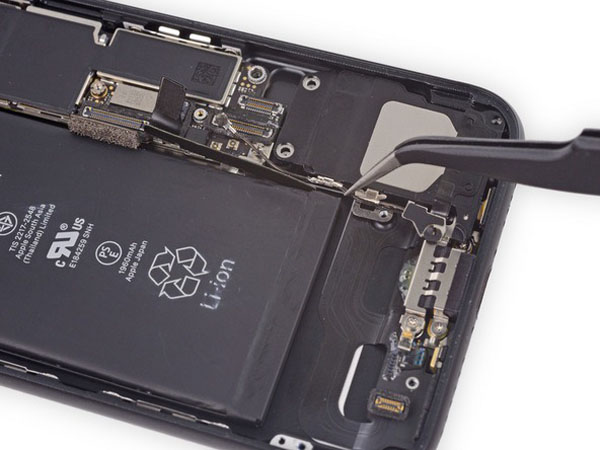

Sử dụng nhíp để tháo cáp ăngten ra khỏi kẹp trên loa.

!!! Đảm bảo nắm chặt cáp gần clip để tránh làm hỏng cáp.

Bước 29:

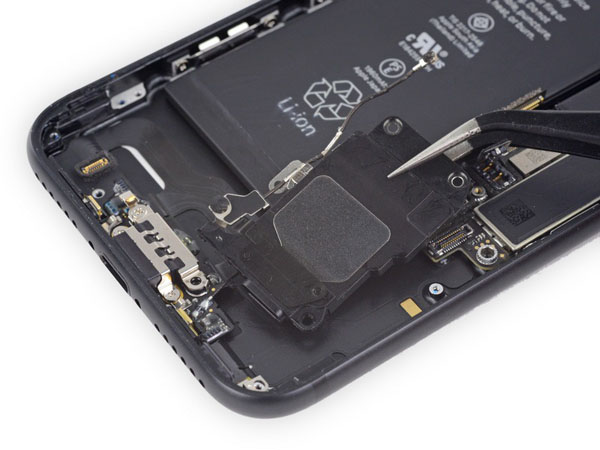

Sử dụng đầu của một spudger để trượt cụm loa về phía bảng logic và tắt của vỏ phía sau.

Bước 30:

Tháo loa.

Bước 31:

Nhẹ nhàng tháo ăng-ten ra khỏi clip trên loa.

Bước 32:

Nhẹ nhàng tháo tab bằng cách nhấc lên bằng nhíp và tách tab ra khỏi loa.

Bước 33:

Tháo ăng-ten đa dạng Wi-Fi.
