ring Stick Up Cam Battery with Quick Release Battery – Hướng dẫn tháo lắp

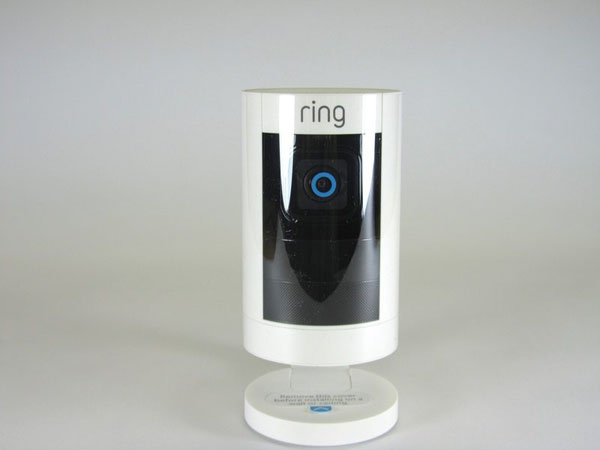

Bước 1:

• Tính năng, đặc điểm:

• Bên trong / bên ngoài, gắn trần / treo tường, bộ pin giải phóng nhanh

• Tầm nhìn ban đêm

• Nói chuyện hai chiều

• Cảm biến chuyển động điều chỉnh

• Video HD 1080p

• Tầm nhìn 115 °

• Kết nối WiFi B / G / N không dây 2.4GHz

Bước 2:

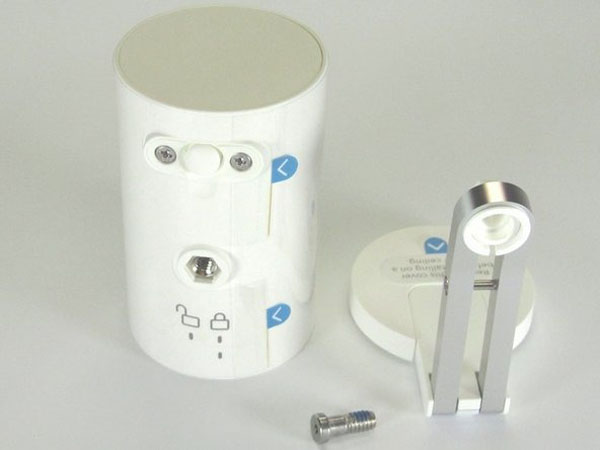

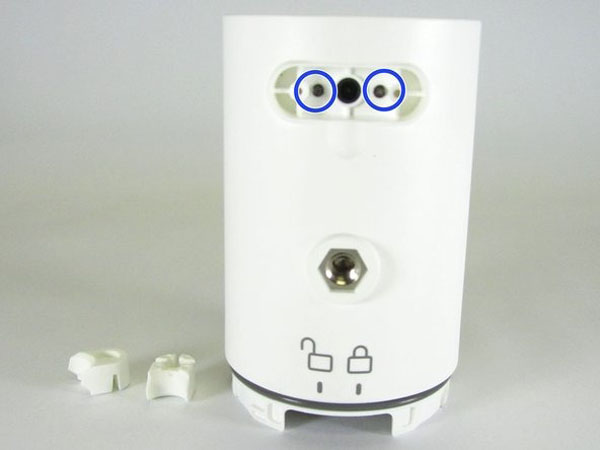

• Tháo vít giữ giá đỡ vào máy ảnh vòng bằng Công cụ Torx T15.

Bước 3:

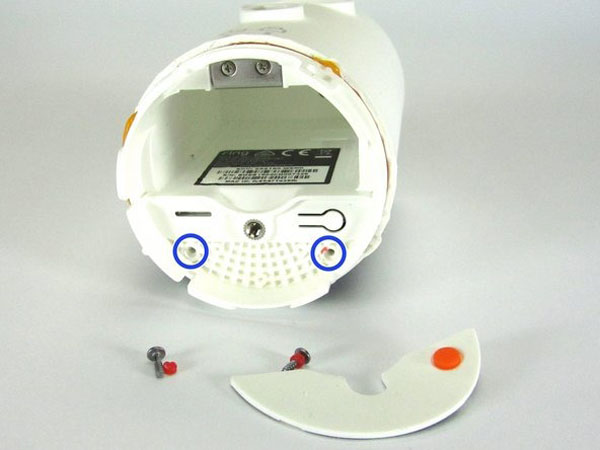

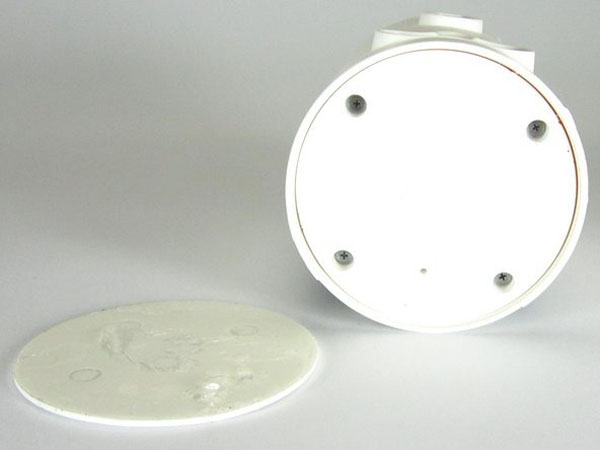

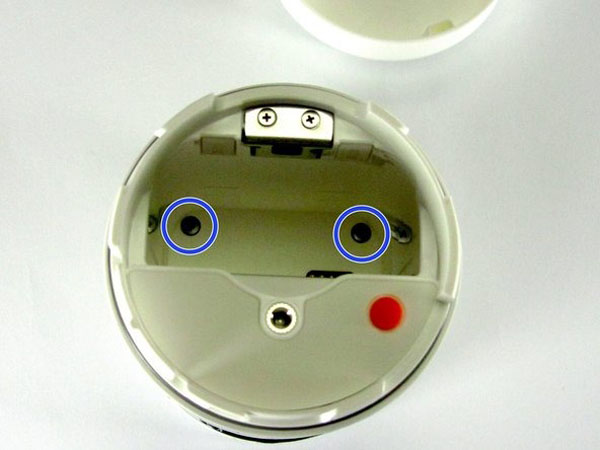

• Vặn nắp dưới để truy cập vít PH00

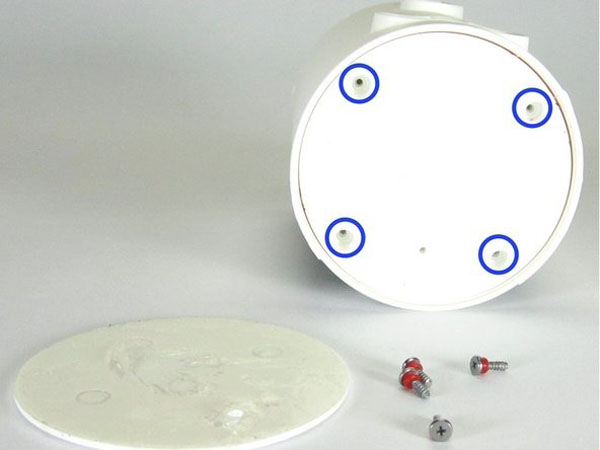

• Tháo các vít PH00 ở trên cùng của ngăn chứa pin.

Bước 4:

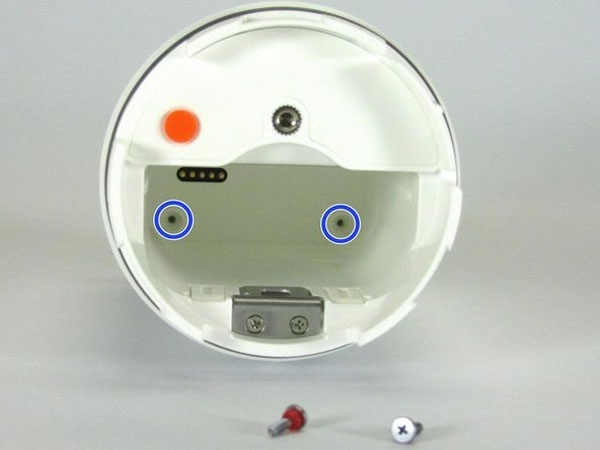

• Tháo miếng cao su trong nắp pin bằng Công cụ Spudger hoặc tuốc nơ vít đầu phẳng để lộ ốc vít PH00 giữ ngăn chứa pin vào vỏ máy ảnh vòng.Tháo các vít PH00.

Bước 5:

• Cạy nắp trên cùng với Công cụ Spudger hoặc tuốc nơ vít đầu phẳng. Các miếng đệm trên cùng được dán trên và có thể khó để tháo ra. Nắp trên mỏng, vì vậy không cần phải đi sâu để cạy nắp trên

• Tháo ốc vít PH00 nắp trên.

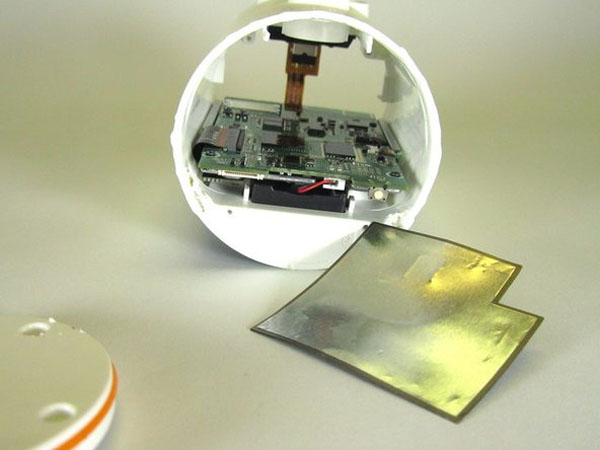

• Cạy ra khỏi nắp trên để lộ các linh kiện điện tử bên trong. Nắp trên cùng được giữ đúng vị trí với Vòng chữ O.

Bước 6:

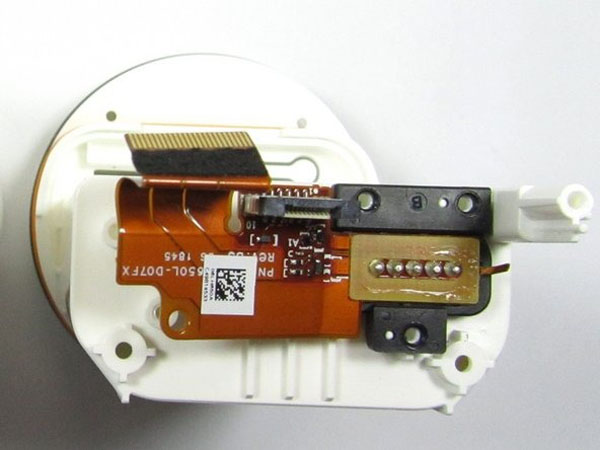

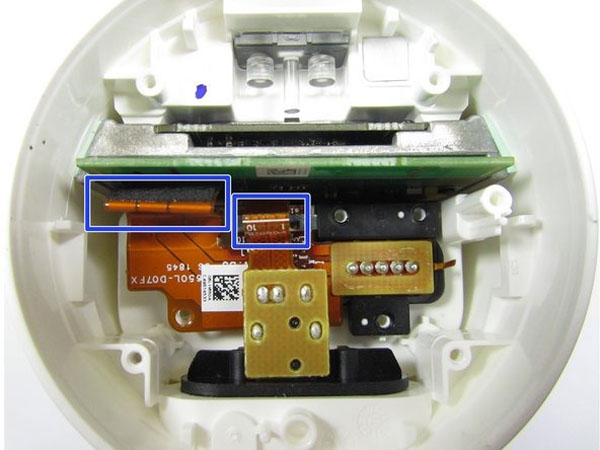

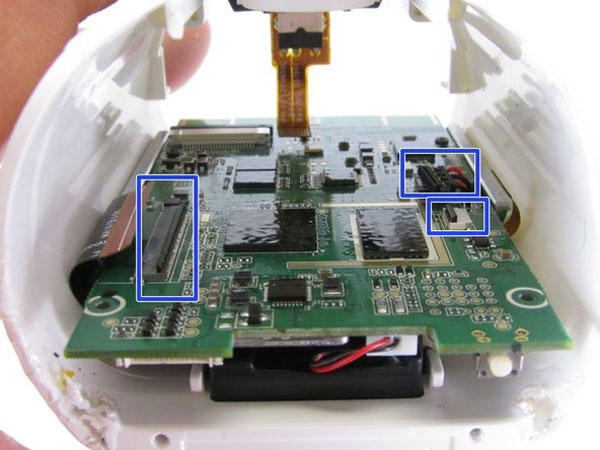

• Hủy bỏ bốn ốc vít PH00 giữ PCB kết nối nguồn và pin

• Sau đó, nhẹ nhàng, nới lỏng các dây cáp flex khỏi các đầu nối của chúng bằng Công cụ Spudger và kéo cáp flex ra khỏi các đầu nối.

Bước 7:

• Với Công cụ Spudger, ấn nhẹ xuống Đế giữ pin từ đỉnh cho đến khi nó bị lỏng. Bộ giữ pin, ở bước này, được giữ cố định thông qua Vòng chữ O. Khi Giá đỡ pin bị lỏng, hãy nhẹ nhàng kéo phần còn lại qua phần dưới của vỏ máy ảnh dạng vòng.

Bước 8:

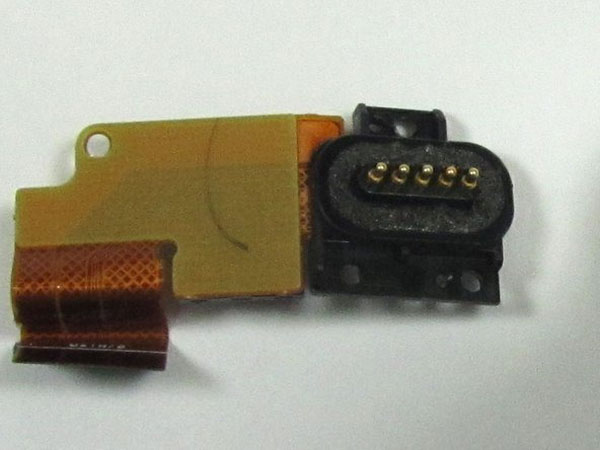

• Khi ngăn chứa pin đã được tách ra khỏi vỏ máy ảnh dạng vòng, giao diện pin PCB có thể được loại bỏ khỏi ngăn chứa pin bằng Công cụ Spudger.

Bước 9:

• Xóa RF Shield bằng Công cụ Spudger. Điều này có thể được loại bỏ trong bước này hoặc sau khi PCB đã được gỡ bỏ khỏi vỏ máy ảnh vòng. Xóa RF Shield bây giờ giúp đơn giản hóa các bước bổ sung có thể cần thiết trong quá trình phá hỏng.

Bước 10:

• Nới lỏng hai dây cáp flex bằng cách sử dụng Công cụ Spudger để tăng cường độ căng của đầu nối flex. Sau đó sử dụng Công cụ Spudger để nâng cáp kết nối bốn dây. Cáp này sẽ bật lên từ đầu nối

Bước 11:

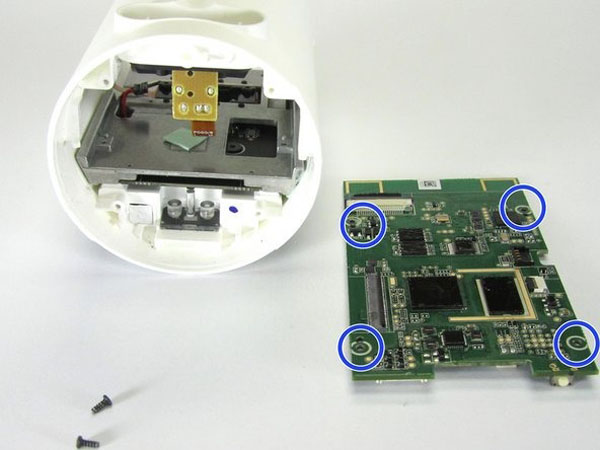

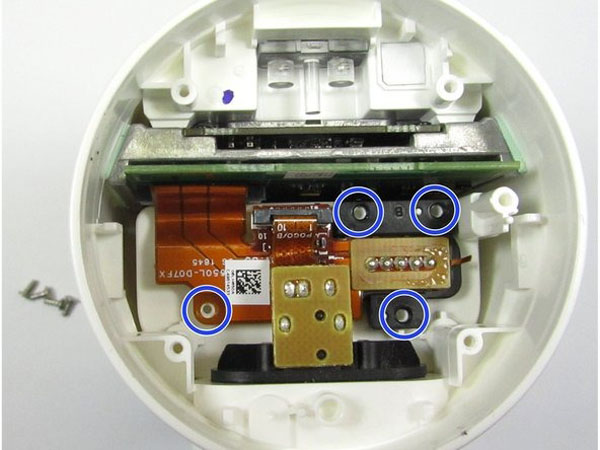

• Hủy bỏ bốn ốc vít PH00 giữ PCB tại chỗ. Sau đó, sử dụng Công cụ Spudger để nhẹ nhàng cạy PCB khỏi băng dính kép giữ PCB.

Bước 12:

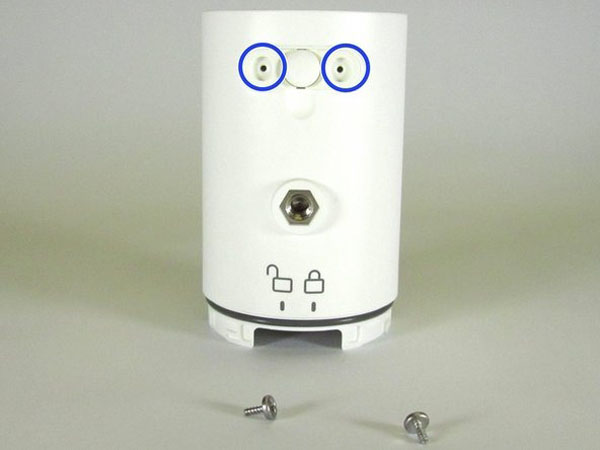

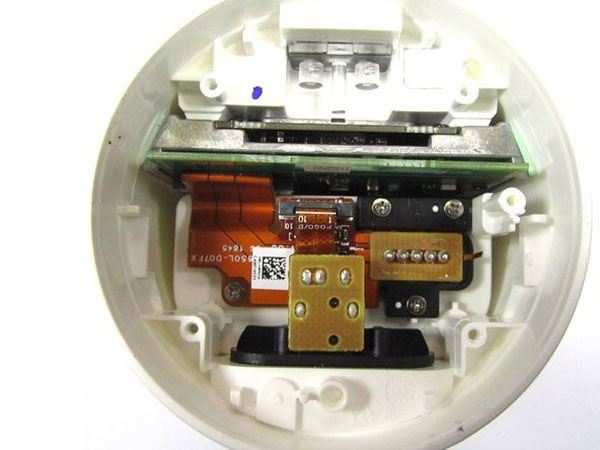

• Tháo hai ốc vít ở hai bên của đầu nối nguồn nằm ở mặt sau trên cùng của vỏ máy ảnh vòng bằng công cụ PH2.

• Sau đó, sử dụng Công cụ Spudger, bật nắp cao su ở hai bên của nắp đầu nối nguồn ở phía sau và tháo nắp đầu nối nguồn. Điều này sẽ tiết lộ hai ốc vít PH00 giữ giao diện nguồn bên ngoài để bao vây camera.

• Tháo hai ốc vít PH00 ở hai bên của đầu nối nguồn bên ngoài. Sau đó nhẹ nhàng sử dụng Công cụ Spudger cạy đầu nối nguồn bên ngoài từ vỏ máy ảnh vòng.

Bước 13:

• Sử dụng Công cụ chọn mở để xóa khuôn mặt từ xung quanh camera vòng. Chèn Công cụ chọn mở giữa mặt camera và vỏ máy ảnh vòng và làm việc với Công cụ chọn mở xung quanh các cạnh để phát hành các clip giữ của mặt máy ảnh. Công cụ Spudger cũng có thể được sử dụng để loại bỏ mặt máy ảnh.

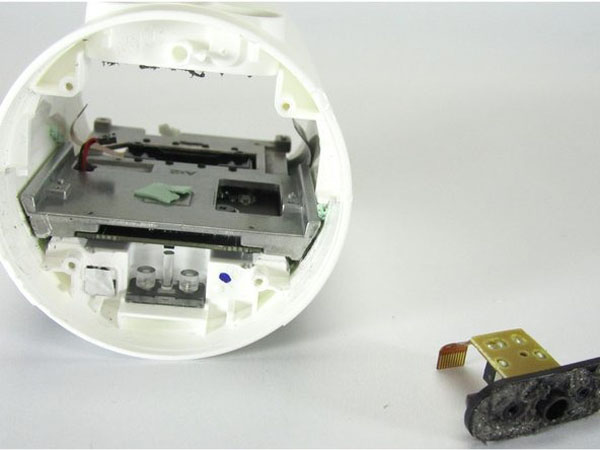

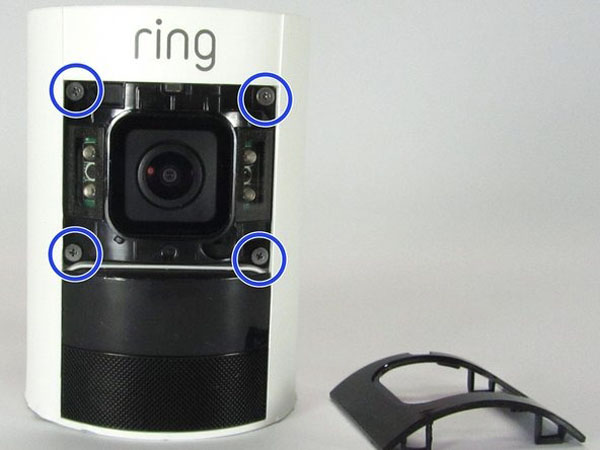

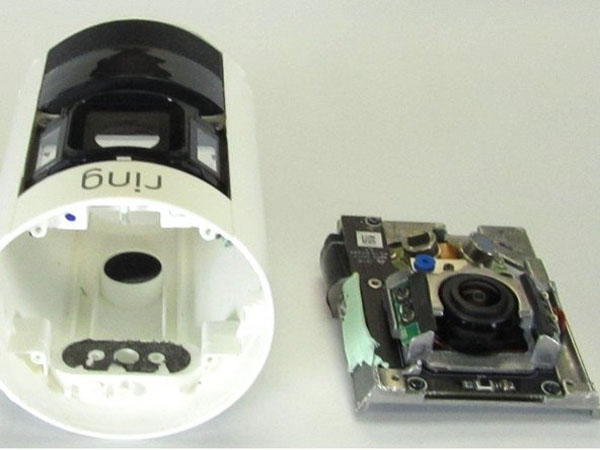

• Hủy bỏ bốn ốc vít PH00 nằm xung quanh mặt máy ảnh. Khi bốn ốc vít PH00 đã được gỡ bỏ. Sử dụng Công cụ Spudger để đẩy thân máy rời khỏi vỏ máy ảnh dạng vòng. Sau đó tháo thân máy ra khỏi vỏ máy ảnh vòng. Điều này sẽ loại bỏ lắp ráp kim loại bên trong giữ máy ảnh và PCB.

Bước 14:

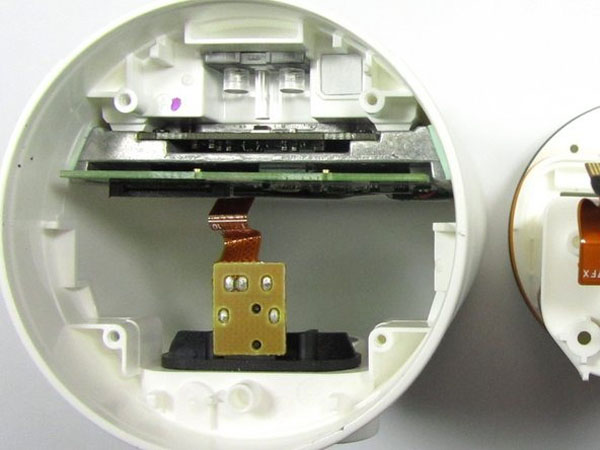

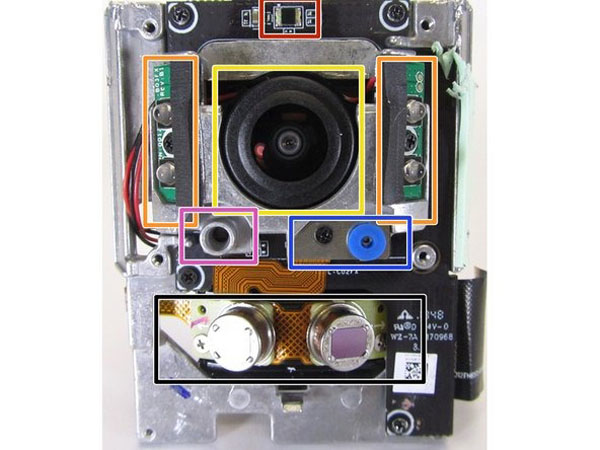

• Với thân máy được tháo ra khỏi vỏ máy ảnh vòng, chúng ta có thể đánh giá các thành phần tạo nên thân máy.

  • Cảm biến ánh sáng

  • Camera / Camera Len

  • Đèn LED nhiều màu

  • Micrô MEMS âm thanh Vesper VM1010

  • PYD1698 Excelites Tech Cảm biến chuyển động công suất thấp

  • Đèn LED hồng ngoại

Bước 15:

• Để tách camera và đèn LED IR Light, khỏi thân máy, hãy tháo sáu ốc vít đầu PH00.

Bước 16:

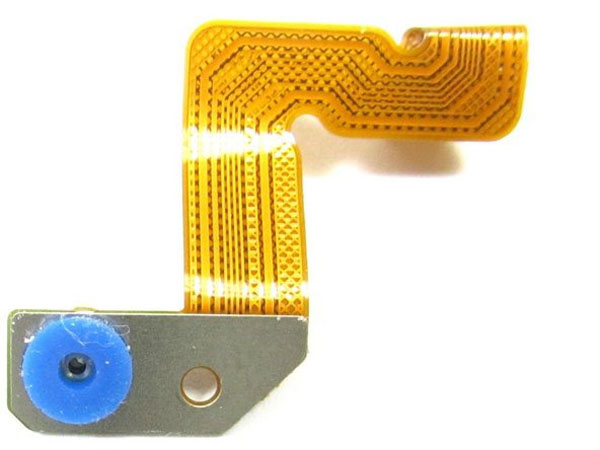

• Để tháo Micrô MEMS, hãy tháo vít PH00.

Bước 17:

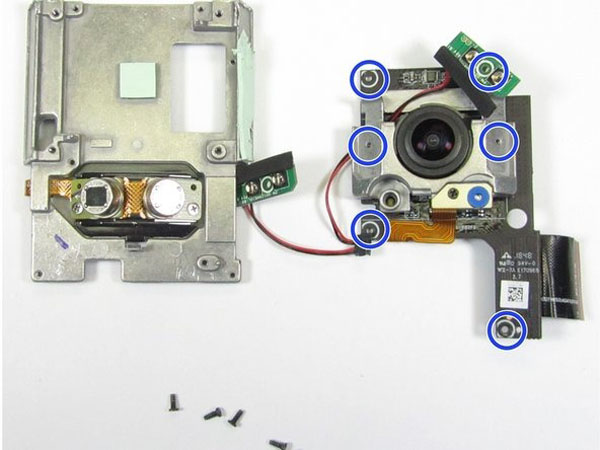

• Để tháo Cảm biến Pir, hãy tháo hai ốc vít PH00 đang giữ bảng Cảm biến Pir vào Thân máy ảnh.

Bước 18:

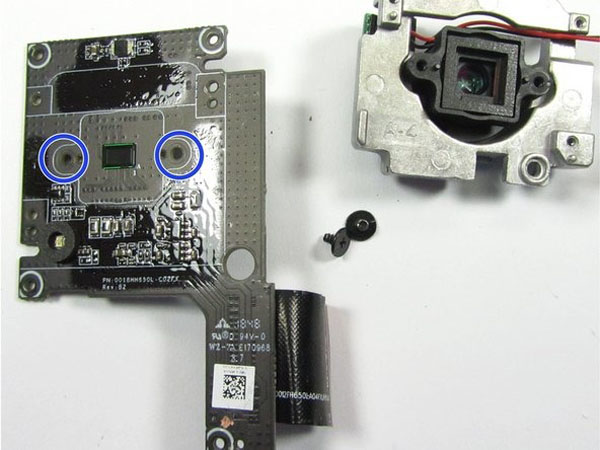

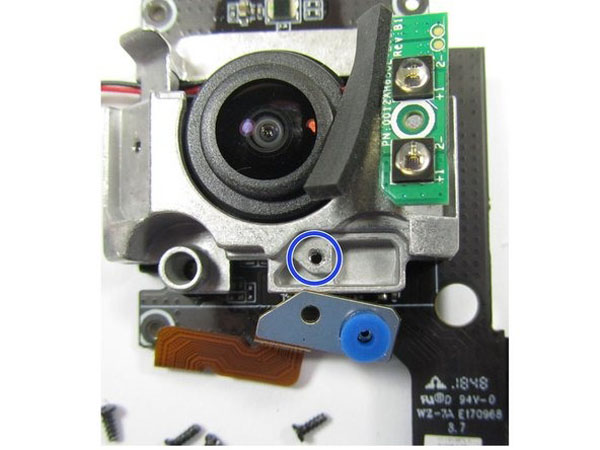

• Để tách Ống kính máy ảnh khỏi PCB Cảm biến máy ảnh, hãy tháo hai ốc vít PH00 khỏi mặt sau của PCB.

Bước 19:

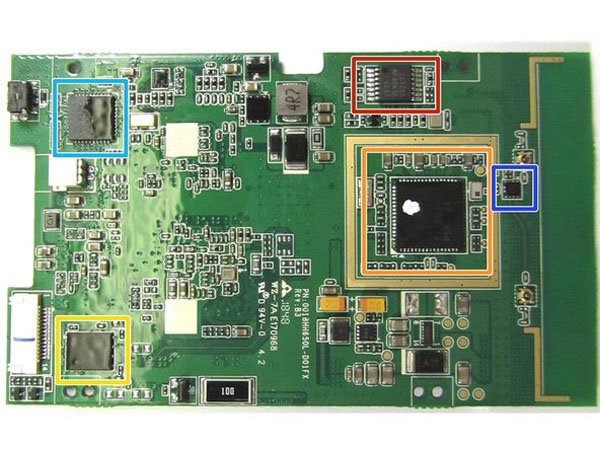

• Chuyển sự chú ý của chúng ta trở lại PCB của Hệ thống chính trong bước đầu tiên, chúng ta có thể thấy các thành phần sau nằm ở mặt sau của PCB. PCB được phủ một phần phù hợp.

  • Bộ điều khiển WIFI TI CC3220S – MCU không dây đơn chip

  • Skyworks SKY0100F

  • TI LC125A – Cổng đệm Quad Buss với đầu ra 3 trạng thái

  • TI MSP430FR5739 MCU

  • WINBond 25Q64FWIG – Flash 64Mb

Bước 20:

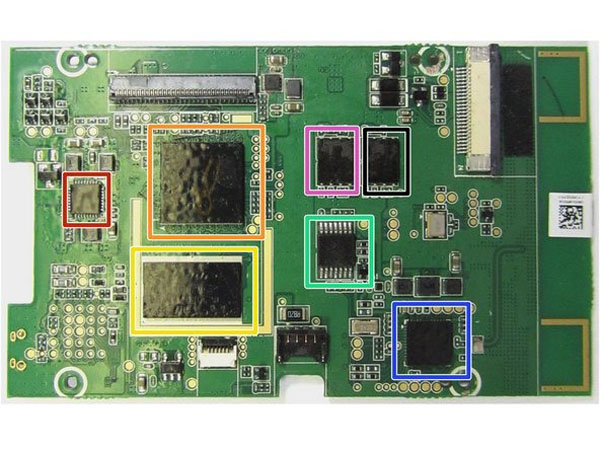

• Chuyển sự chú ý của chúng ta trở lại PCB của Hệ thống chính trong bước đầu tiên, chúng ta có thể thấy các thành phần sau nằm ở mặt trước của PCB. PCB được phủ một phần phù hợp.

  • Omni Vision OV00798-B56G-IC – Bộ xử lý video camera

  • WinBond W631GU6M3121 – 64M x 16 SDRAM

  • WinBond 25Q32JV10 – Flash 32Mb

  • WinBond 25Q64JV10 – Flash 64Mb

  • TI LC125A – Cổng đệm Quad Buss với đầu ra 3 trạng thái

  • ES 5J SEN

  • Bắc Âu N52832 Bluetooth 5 / Bluetooth Lưới – Không được liệt kê trên bao bì / Thông số kỹ thuật sản phẩm

Bước 21:

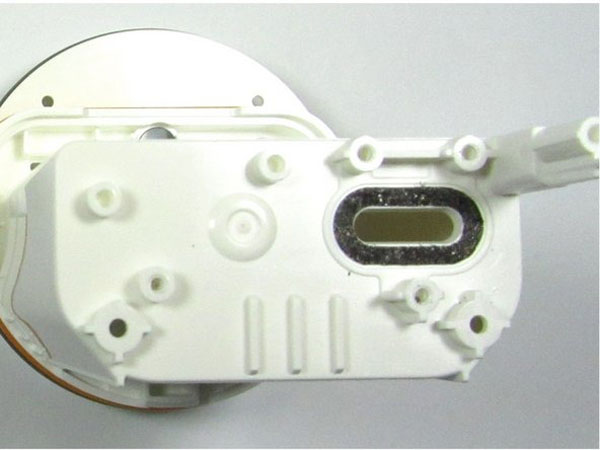

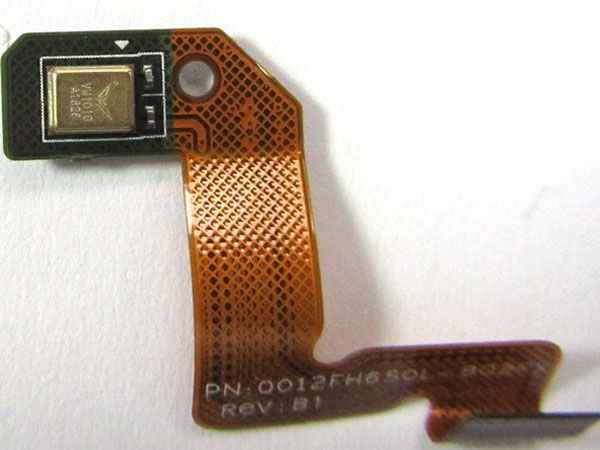

• Mặt trước đóng lên xem Micrô MEMS.

  • Micrô MEMS âm thanh Vesper VM1010

• Mặt sau nhìn cận cảnh của MEMS Micrô, hiển thị cổng Micrô.

Bước 22:

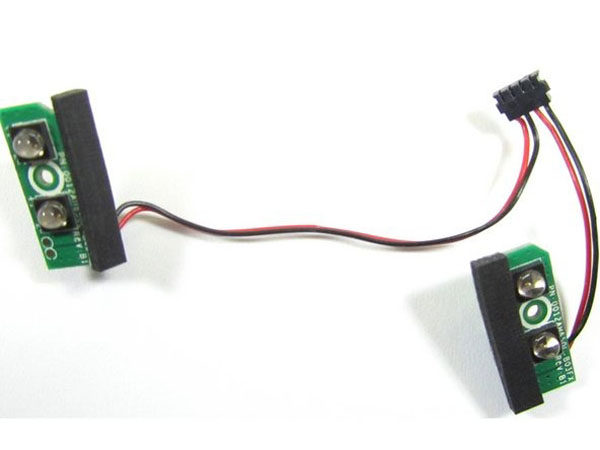

• Cận cảnh đèn LED IR Light

Bước 23:

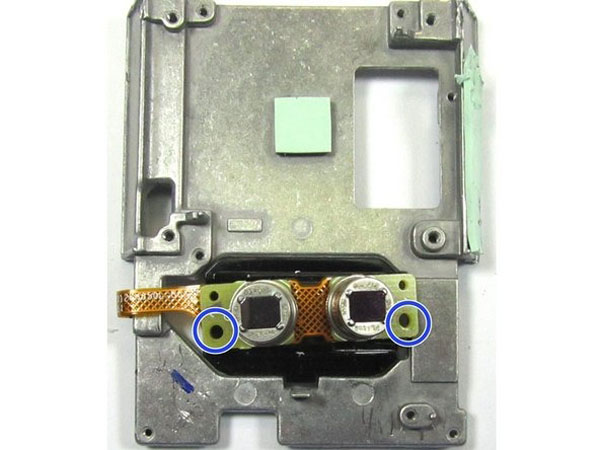

• Cận cảnh các cảm biến của Pir

  • PYD1698 Excelites Tech Cảm biến chuyển động công suất thấp

Bước 24:

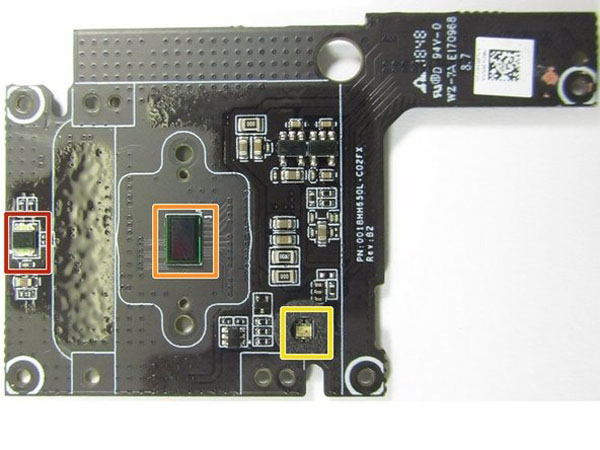

• Đóng lên xem mặt trước của bảng cảm biến máy ảnh

  • Cảm biến hình ảnh – Có thể từ Tầm nhìn Omni. Vì IC Camera Omni Vision được sử dụng trong camera vòng

  • Cảm biến ánh sáng

  • Đèn LED nhiều màu

Bước 25:

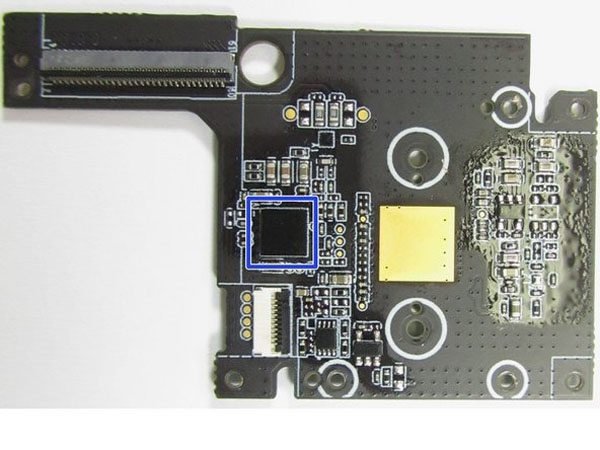

• Đóng lên xem mặt sau của bảng cảm biến máy ảnh

  • TI 7BC098B1 A1C3021

Bước 26:

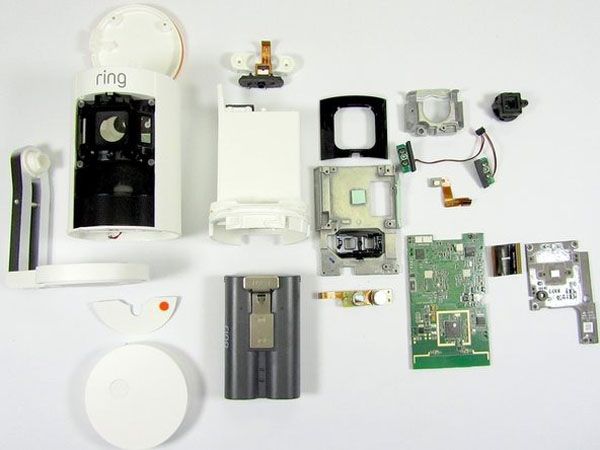

• Teardown Phát nổ Chế độ xem của chiếc nhẫn Stick Up Camera
