Sử dụng hướng dẫn này để thay thế camera trước bị lỗi trên iPhone 8 Plus của bạn. Máy ảnh này là một phần của một cụm lớn hơn có chứa micrô và cảm biến ánh sáng xung quanh / xung quanh, tất cả đều được thay thế thành một đơn vị duy nhất.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.

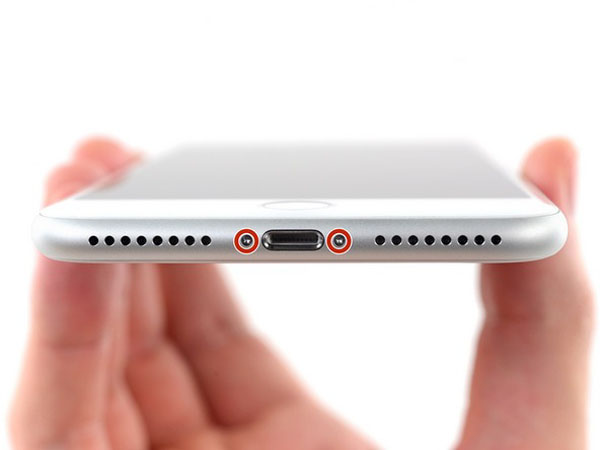

  • Tháo hai vít pentalobe 3,5 mm ra khỏi cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

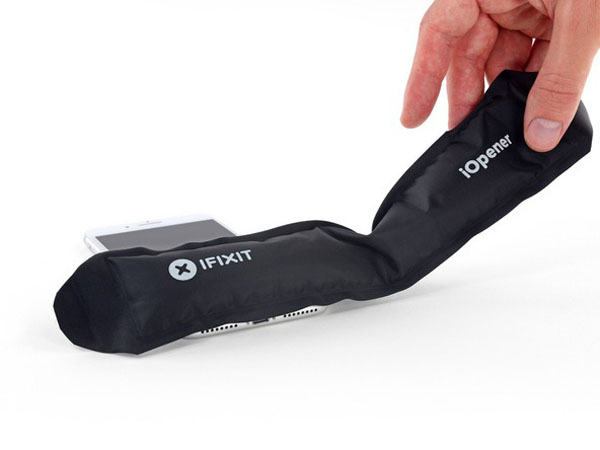

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng 90 giây để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn một lựa chọn mở hoặc công cụ nâng mỏng khác một vài mm vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy áp dụng nhiều nhiệt hơn, và nhẹ nhàng đẩy màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn tạo đủ khoảng trống để chèn công cụ của bạn.

Bước 5:

  • Trượt lựa chọn của bạn xung quanh góc và lên cạnh trái của điện thoại, di chuyển về phía các nút điều khiển âm lượng và chuyển đổi im lặng, phá vỡ chất kết dính giữ màn hình tại chỗ.
  • Dừng gần góc trên bên trái của màn hình.

Bước 6:

  • Chèn lại công cụ của bạn ở góc dưới bên phải của iPhone và trượt nó quanh góc và lên phía bên phải của điện thoại để tách chất kết dính.

!!! Không chèn lựa chọn rất xa, hoặc bạn có thể làm hỏng cáp hiển thị dọc theo bên này của iPhone. Chỉ lắp một vài milimét hoặc khoảng chiều rộng của khung bezel màn hình.

Bước 7:

  • Nhẹ nhàng kéo lên cốc hút để nhấc mép dưới của màn hình lên.

!!! Không nâng màn hình lên hơn 15º hoặc bạn sẽ có nguy cơ bị rạn nứt hoặc rách cáp ribbon kết nối màn hình.

Bước 8:

  • Kéo trên nub nhỏ trên cốc hút để loại bỏ nó khỏi bảng điều khiển phía trước.

Bước 9:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

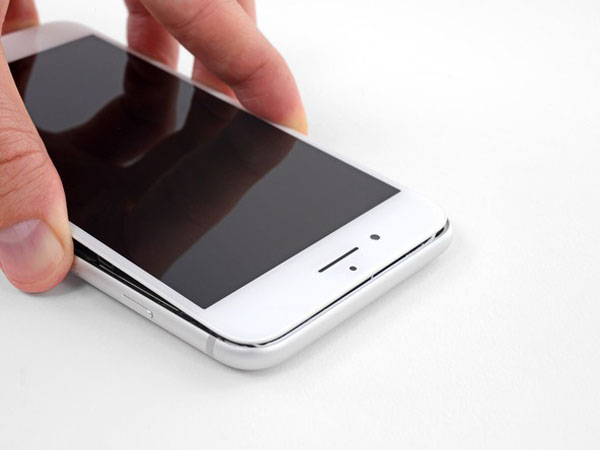

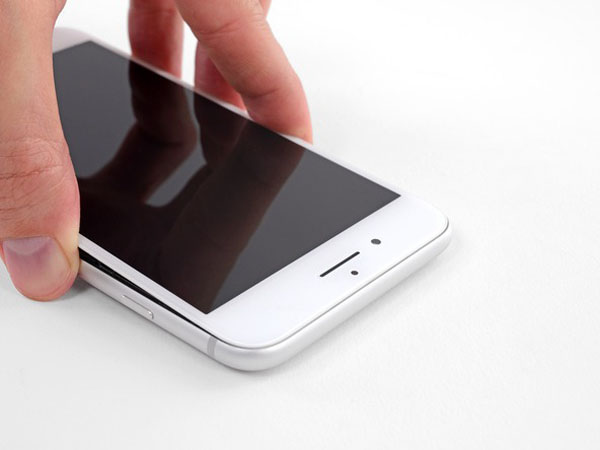

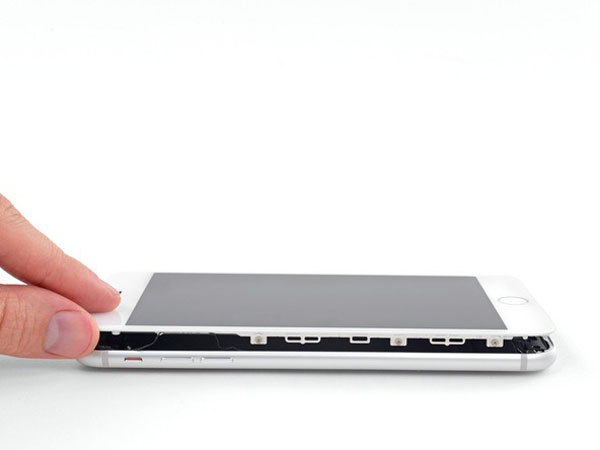

  • Trượt cụm màn hình xuống một chút (tránh xa cạnh trên của điện thoại) để tắt các clip giữ nó vào vỏ phía sau.

Bước 11:

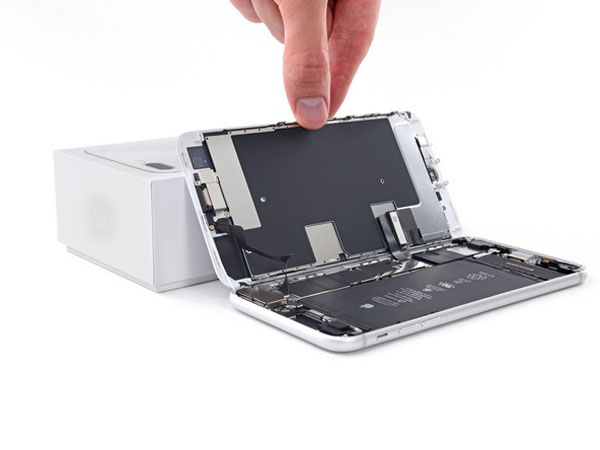

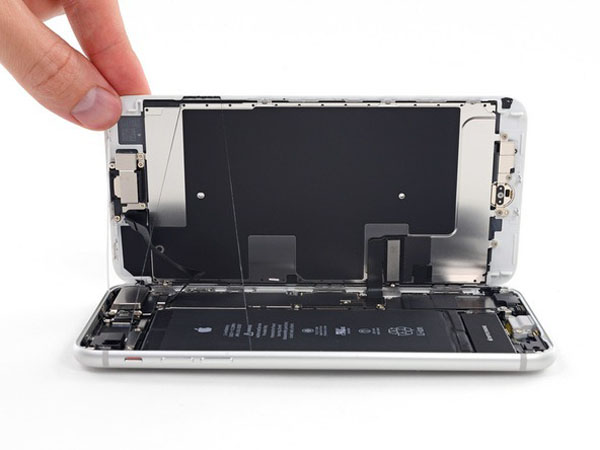

  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

  • Lean màn hình chống lại một cái gì đó để giữ cho nó được dựng lên trong khi bạn đang làm việc trên điện thoại.

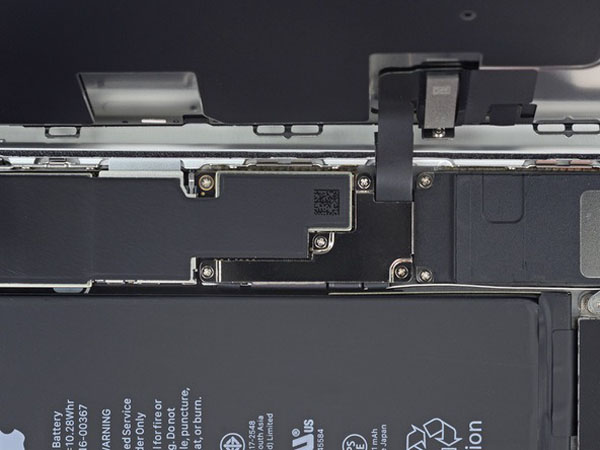

Bước 12:

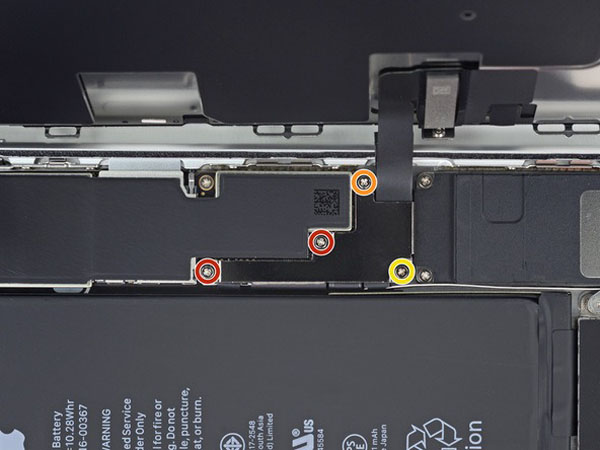

Tháo bốn vít Phillips (JIS) bảo đảm giá đỡ cáp hiển thị thấp hơn vào bảng logic, có độ dài sau:

  • Hai ốc vít 1,3 mm.
  • Một vít 1,4 mm.
  • Một vít 2.7 mm.

Trong suốt hướng dẫn này, hãy theo dõi cẩn thận các vít của bạn sao cho mỗi vít quay trở lại vị trí của nó trong quá trình lắp ráp lại. Lắp đặt ốc vít sai vị trí có thể gây hư hỏng vĩnh viễn.

Bước 13:

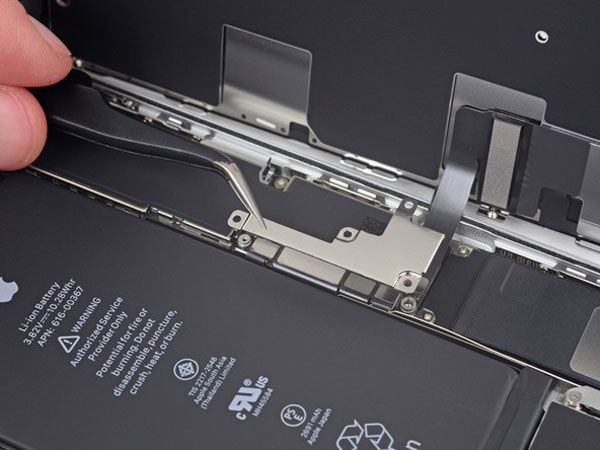

  • Tháo khung cáp màn hình thấp hơn.

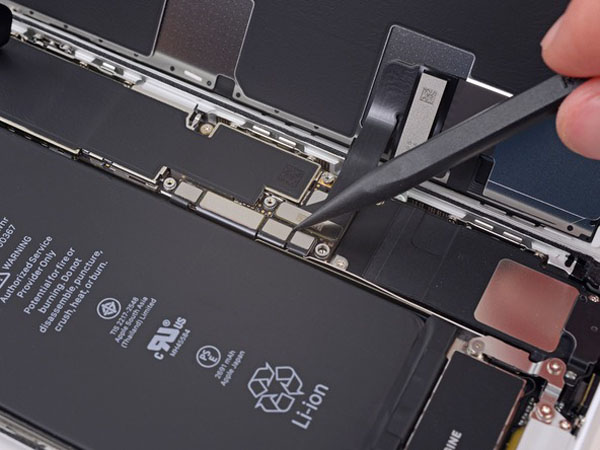

Bước 14:

  • Sử dụng điểm của một spudger để nâng đầu nối pin lên từ ổ cắm của nó trên bảng logic.
  • Uốn cáp nối một chút để ngăn không cho nó vô tình tiếp xúc với ổ cắm và cấp nguồn cho điện thoại trong khi sửa chữa.

Bước 15:

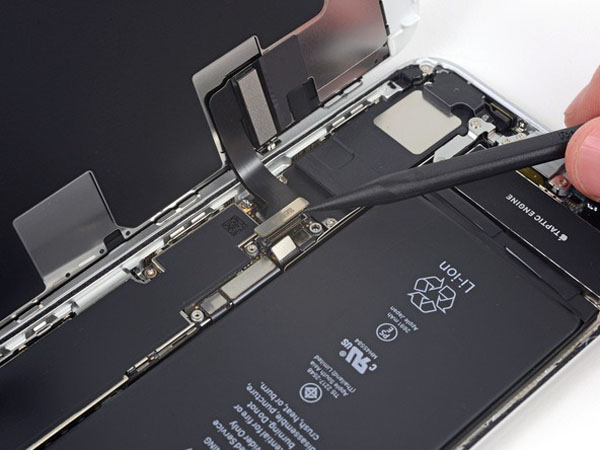

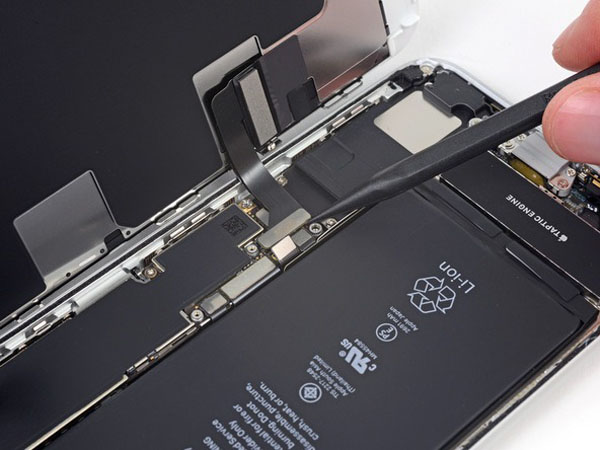

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối màn hình hiển thị lớn hơn thấp hơn bằng cách prying nó thẳng lên từ ổ cắm của nó.

Để đính kèm lại các đầu nối báo chí như thế này, nhấn xuống một bên cho đến khi nó khớp vào vị trí, sau đó lặp lại ở phía bên kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Bước 16:

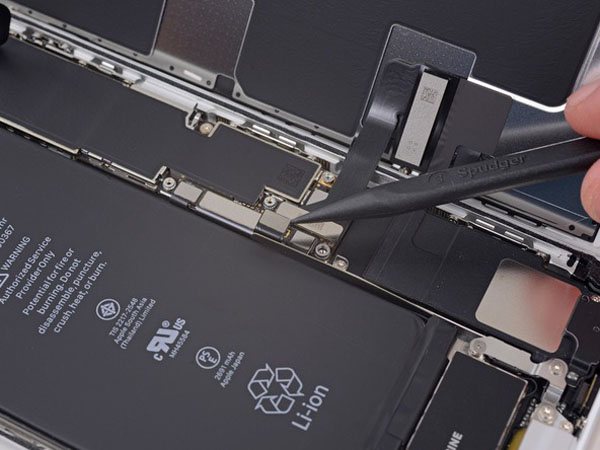

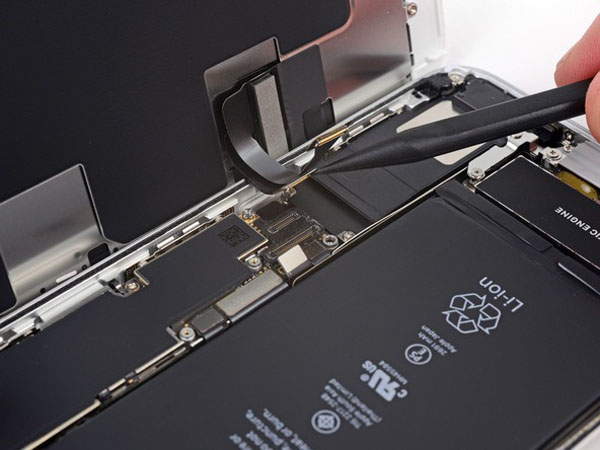

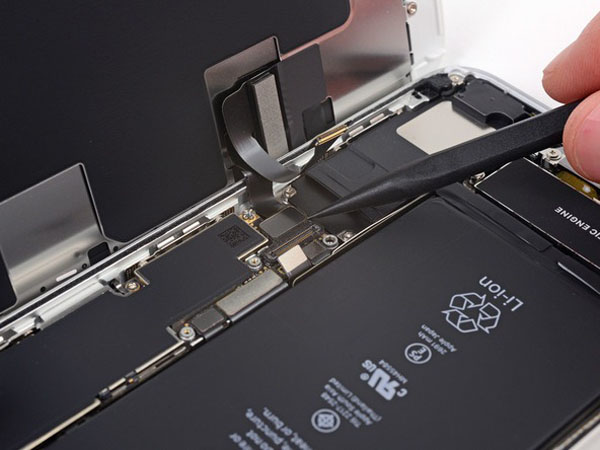

  • Ngắt kết nối đầu nối cáp màn hình thấp thứ hai, ngay phía sau đầu nối cáp bạn đã ngắt kết nối ở bước trước.

Bước 17:

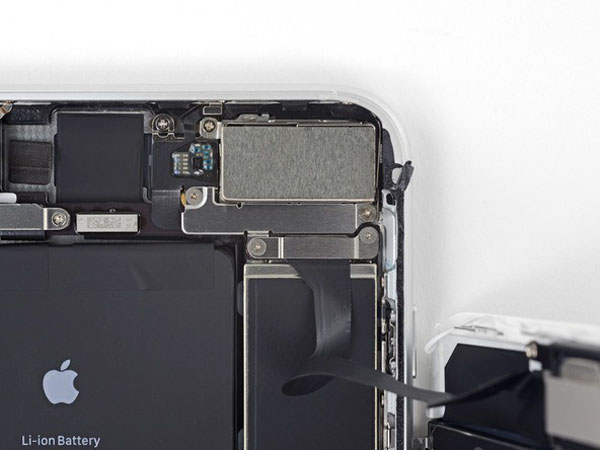

Tháo hai vít Y000 ba điểm bảo vệ giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,0 mm.
  • Một vít 1,2 mm.

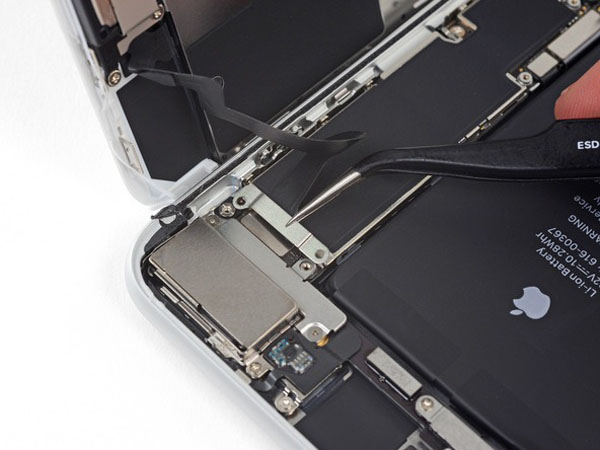

Bước 18:

  • Tháo khung bao gồm đầu nối cụm cảm biến của bảng điều khiển phía trước.

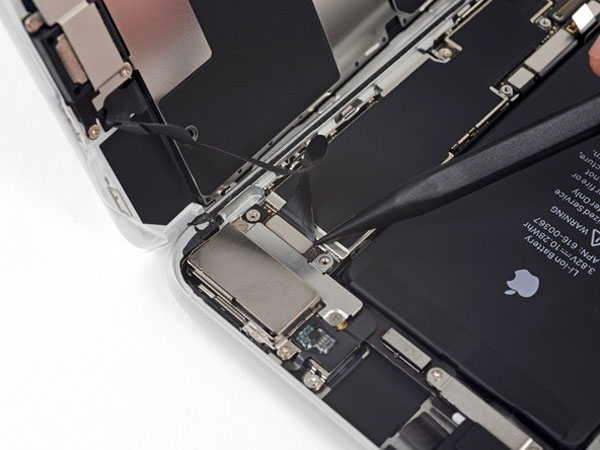

Bước 19:

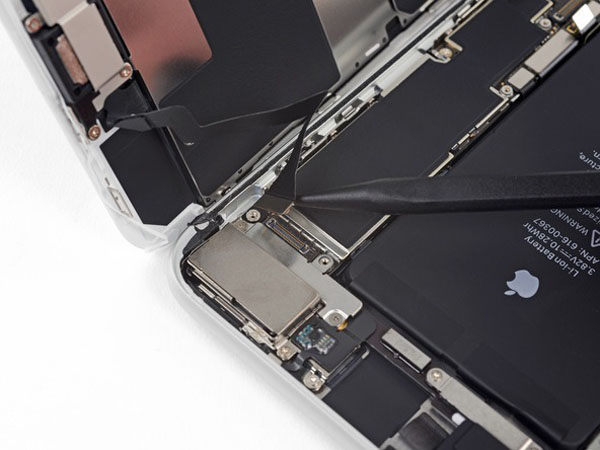

  • Sử dụng đầu của một spudger hoặc một móng tay để ngắt kết nối đầu nối lắp ráp cảm biến bảng điều khiển phía trước từ ổ cắm của nó.

Bước 20:

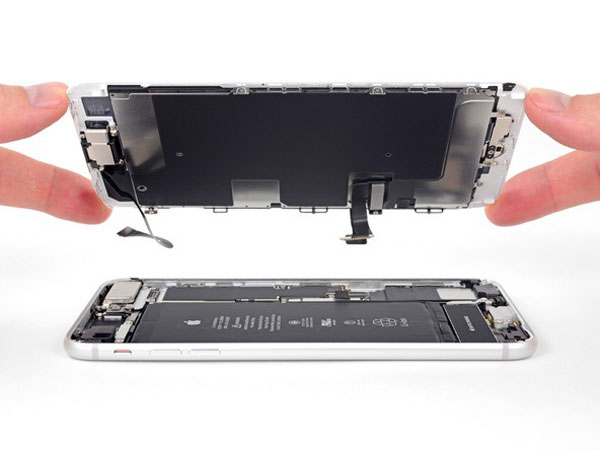

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 21:

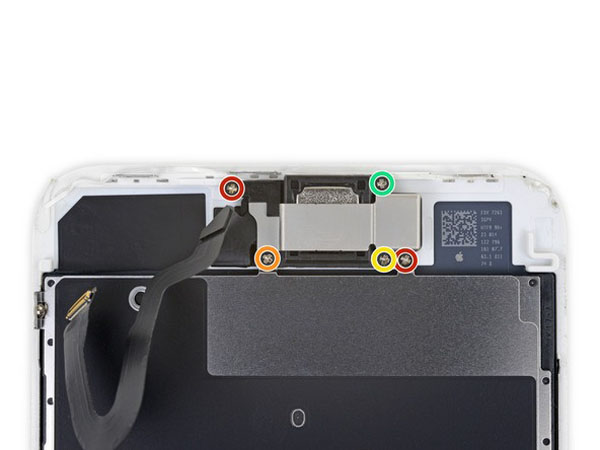

Tháo năm vít Phillips đảm bảo giá đỡ loa tai nghe:j

  • Hai ốc vít 1,8 mm.
  • Một vít 2,3 mm.
  • Một vít 2,4 mm.
  • Một vít 2,8 mm.

Bước 22:

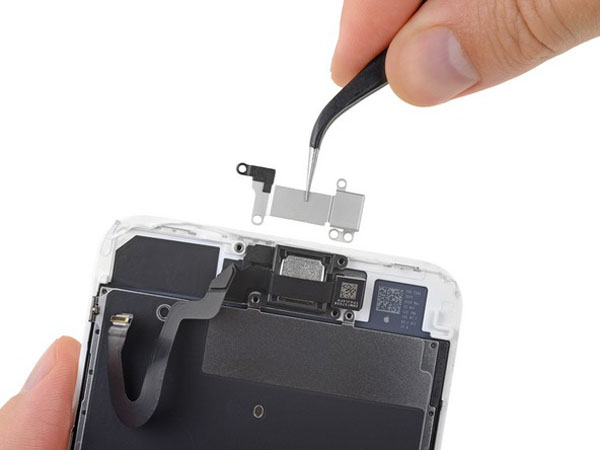

  • Tháo khung loa tai nghe.

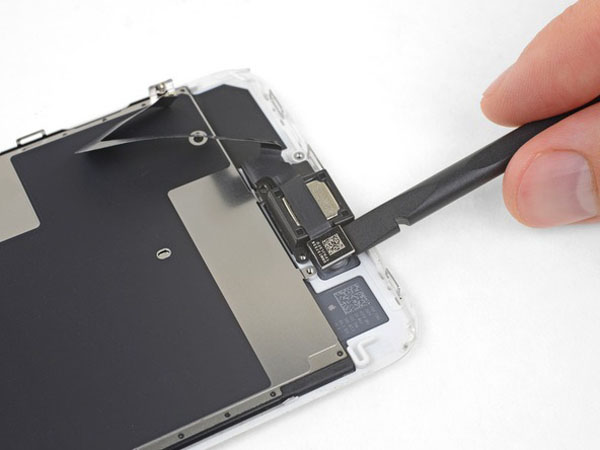

Bước 23:

  • Sử dụng đầu phẳng của một ống hút để nâng camera phía trước từ vỏ máy của nó.
  • Nhẹ nhàng bẻ cong cáp ribbon camera sang một bên để dọn đường đến loa tai nghe bên dưới.

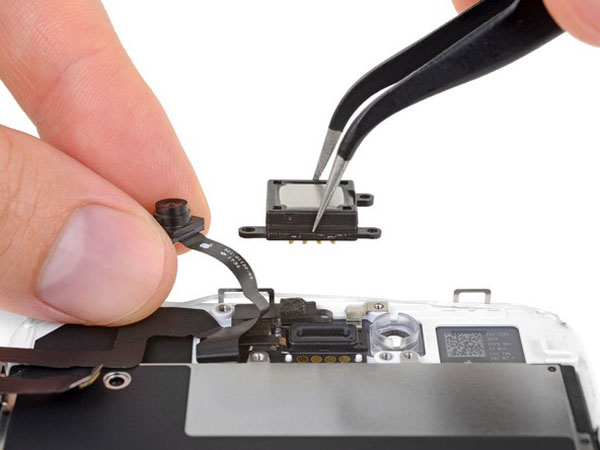

Bước 24:

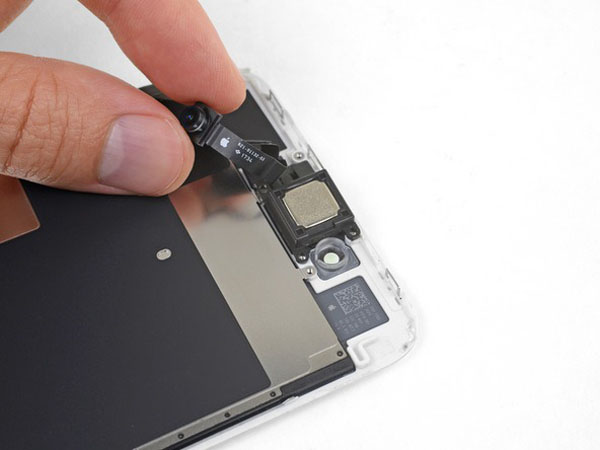

  • Tháo loa tai nghe.

Bước 25:

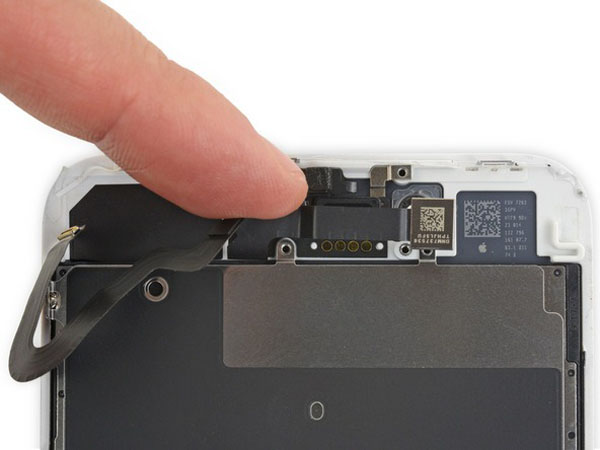

  • Nhẹ nhàng gấp máy ảnh và cáp ribbon đính kèm về phía dưới cùng của iPhone để cho phép truy cập vào các thành phần bên dưới.

Bước 26:

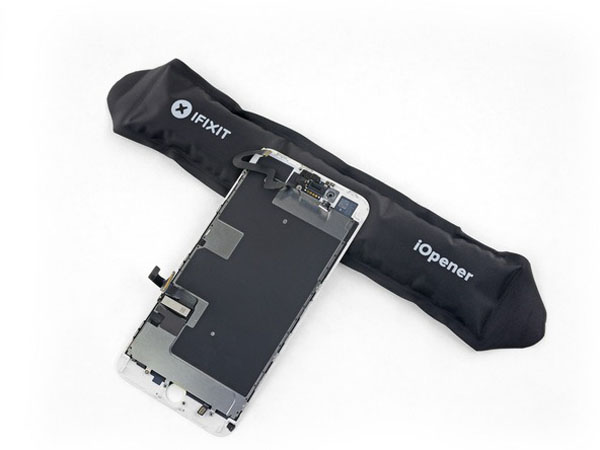

  • Sử dụng máy sấy tóc hoặc súng nhiệt hoặc chuẩn bị một iOpener và áp dụng nó lên phía trên cùng của màn hình trong khoảng một phút, để làm mềm chất kết dính đảm bảo các cảm biến.

!!! Các cảm biến trong các bước sau là mong manh. Để tăng khả năng loại bỏ chúng mà không bị hư hại, hãy liên tục bổ sung thêm nhiệt nếu cần. Ngoài ra, thêm một hoặc hai giọt cồn isopropyl và để cho nó thâm nhập vào dưới các cảm biến trước khi bạn nâng chúng lên.

Bước 27:

Trượt một thanh trượt dưới cáp flex cảm biến ánh sáng xung quanh và nhấc cảm biến ra khỏi vỏ.

Bước 28:

  • Trượt đầu của một thanh nẹp bên dưới cáp flex cảm biến tiệm cận và nhấc cảm biến ra khỏi vỏ của nó.

Bước 29:

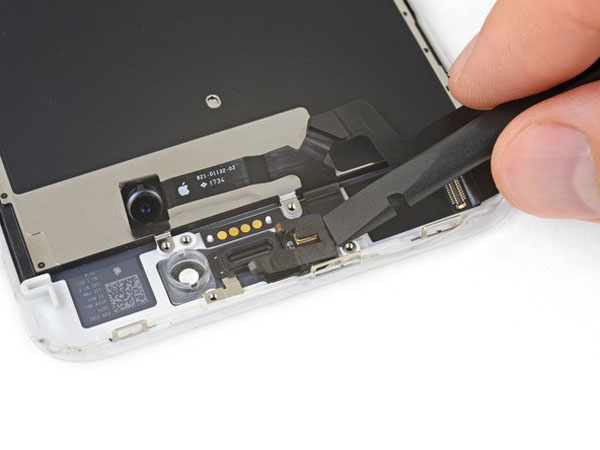

  • Chèn cạnh sắc cạnh của một công cụ mở iFixit bên dưới cáp flex của cụm máy ảnh, ở phía đối diện từ camera phía trước.

!!! Sử dụng một iOpener hoặc máy sấy tóc khi cần thiết để làm nóng phần trên cùng của màn hình và làm mềm chất kết dính đảm bảo cáp flex.

  • Nhấc lên để tách cạnh của cáp flex ra khỏi mặt sau của màn hình.

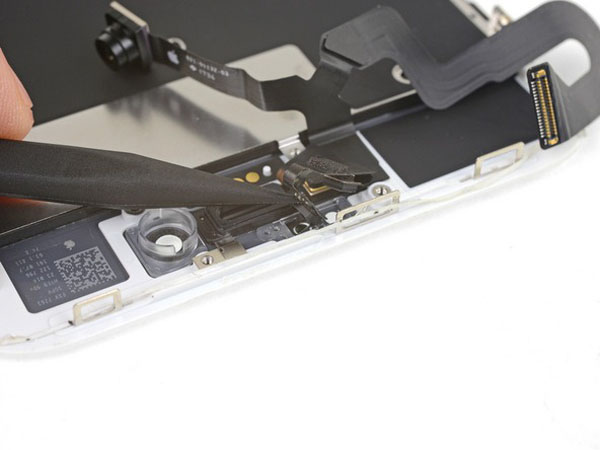

Bước 30:

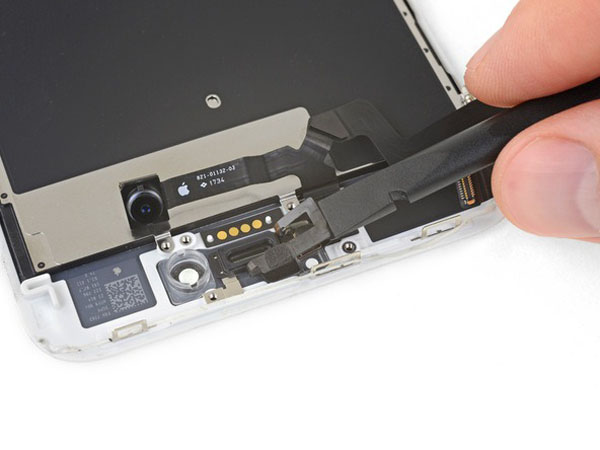

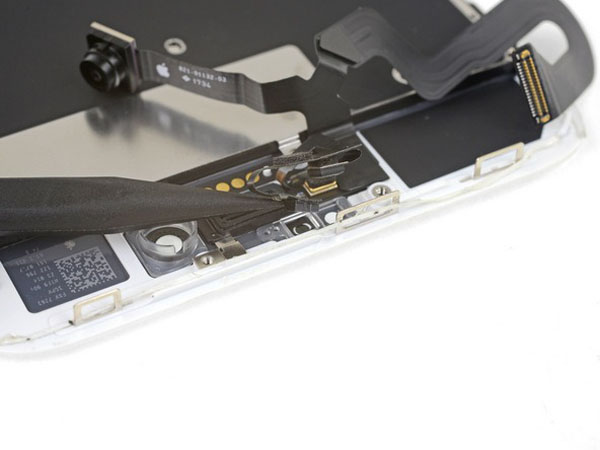

  • Chèn điểm của một spudger bên dưới cùng một phần của cáp flex mà bạn đã tách ra trong bước trước đó.
  • Tiếp tục tách phần còn lại của cáp flex ra, đẩy thanh gạt bên dưới hàng tiếp điểm loa tai nghe vàng tròn.

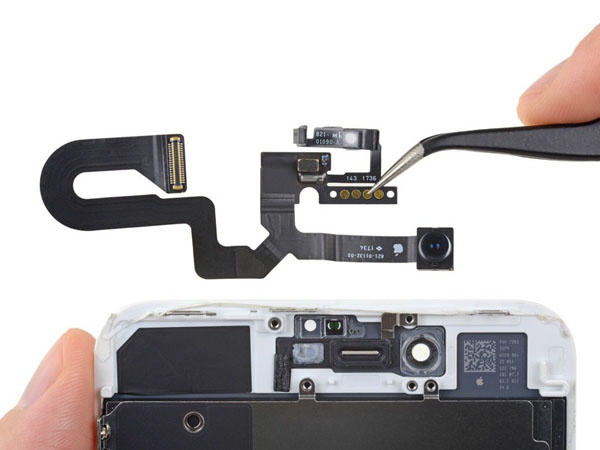

Bước 31:

  • Tháo camera phía trước và lắp ráp cáp cảm biến.
  • Một miếng băng cách điện hai mặt màu đen nằm giữa màn hình hiển thị và ba hàng tiếp điểm đồng ở mặt sau của cáp camera / cảm biến. Nó có thể vẫn còn bị mắc kẹt với màn hình, hoặc nó có thể đi kèm với cáp.

Khi reassembling, xác minh các băng là tại chỗ, hoặc người nào khác bao gồm các địa chỉ liên lạc trên mặt sau của cáp với một băng thích hợp, chẳng hạn như băng Kapton.
