Giới thiệu

Huawei Watch 3 mới đã có mặt ở đây và dừng lại nhanh chóng trên bàn xé nhỏ của chúng tôi, nơi chúng tôi chờ đợi với những công cụ sáng bóng nhất của mình. Hãy xem nhu cầu về sự hài hòa (trên bình diện cơ học) là bao nhiêu. Thời gian cho một giọt nước mắt!

Bạn muốn dành một buổi chiều để duyệt qua những giọt nước mắt mới nhất? Theo dõi chúng tôi trên  Twitter ,  Instagram và  Facebook . Đối với iFixit đã phân phối, hãy xem bản tin của chúng tôi  .

Nước mắt này không phải là một hướng dẫn sửa chữa. Để sửa chữa Huawei Watch 3 của bạn, hãy sử dụng hướng dẫn dịch vụ của chúng tôi .

5/5 - (1 bình chọn)

ĐĂNG KÝ THÀNH VIÊN

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

Bước 1: Huawei Watch 3 Teardown

  • Trước khi đi sâu vào, hãy đánh giá cuốn sách này qua bìa của nó một chút:

  • Màu đỏ: Màn hình cảm ứng AMOLED tròn 1,43 inch với 466 x 466 pixel (326 ppi) và tốc độ làm mới 60 Hz

  • Màu cam: RAM 2 GB và bộ nhớ trong 16 GB

  • Màu vàng: Cập nhật mảng cảm biến với cảm biến nhiệt độ mới được đưa vào

  • Màu xanh lá: Sạc không dây 10 W

  • Màu xanh dương :Khả năng chống nước 5 ATM (50 mét)

  • Cho đến nay rất tốt — chúng ta hãy tìm hiểu sâu hơn!

Bước 2:

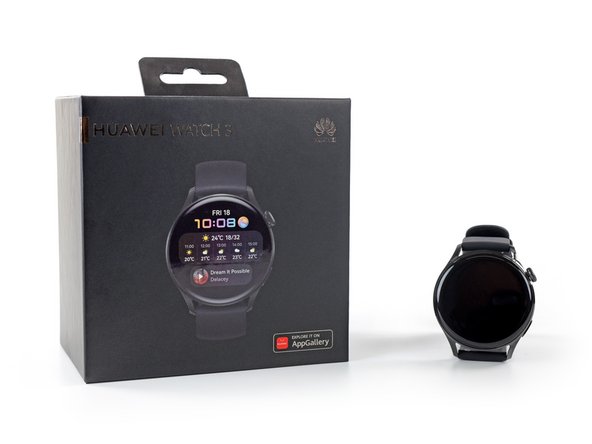

  • Nhìn vào chiếc hộp khổng lồ này, chúng tôi mong đợi Huawei Watch 3 sẽ lớn hơn một chút — hoặc ít nhất là tìm được một vài chiếc đồng hồ khác.

  • Mô hình này có tên GLL-AL04 và có núm vặn kỹ thuật số và nút bấm bên hông.

  • Vương miện kỹ thuật số có gợi cho bạn điều gì không? Chúng tôi dường như không thể đặt nó.

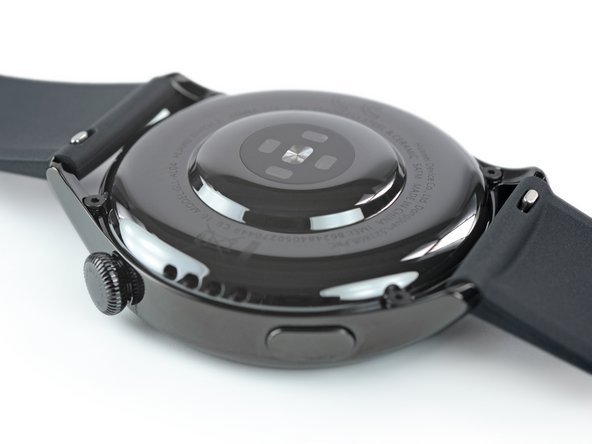

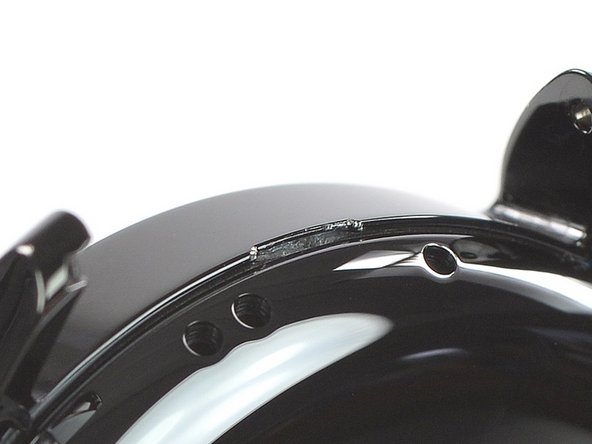

  • Ở phía sau, chúng ta có thể phát hiện ra bốn con vít đang giữ chặt nắp lưng (một dấu hiệu tốt!) Nhưng phần khía nhỏ phía sau dải trên cho thấy quy trình mở phức tạp hơn một chút .

Bước 3:

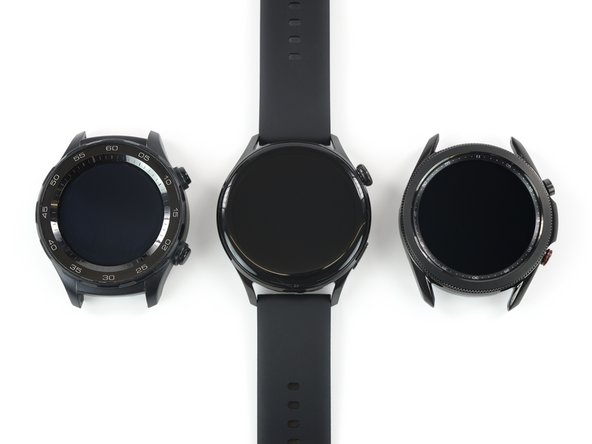

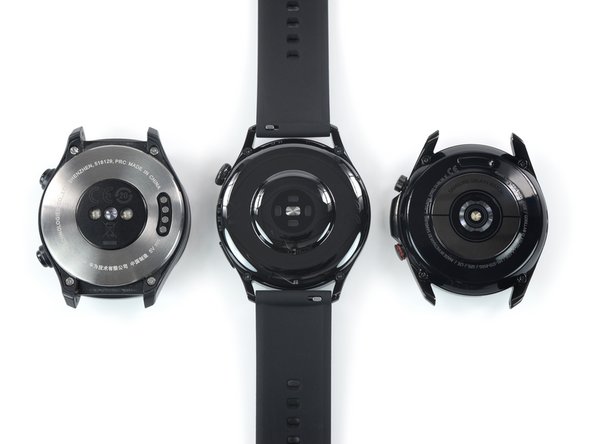

  • Watch 3 có một số cạnh tranh gay gắt. Từ trái sang phải: Huawei Watch 2 , Huawei Watch 3 và Galaxy Watch3 .

  • Chúng tôi thấy kích thước màn hình tăng lên so với người tiền nhiệm của nó , nhờ viền bezel nhỏ hơn.

  • Khi Galaxy Watch3 đặt khung bezel đó để làm việc điều hướng menu và cuộn, Huawei Watch 3 ủy thác những nhiệm vụ đó cho vương miện kỹ thuật số của nó.

  • Ở mặt sau, chúng ta thấy Huawei đã tăng gấp đôi cảm biến quang học và chuyển sang sạc không dây, vì các miếng tiếp xúc của những năm trước không còn nữa.

Bước 4:

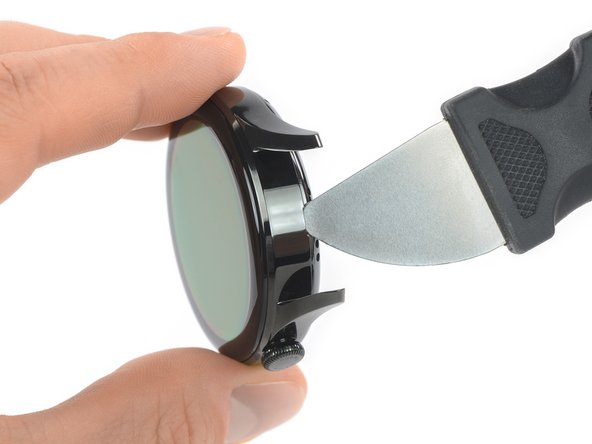

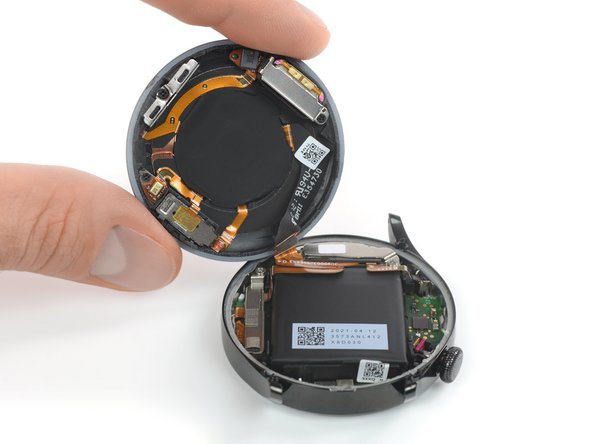

  • Với bốn vít Torx phía sau không theo cách mà chúng tôi hy vọng sẽ vào được chỉ bằng một công cụ mở , nhưng chiếc đồng hồ Huawei năm nay cần nhiều lực hơn một chút .

  • Một số nhiệt và một Jimmy cuối cùng đã làm nứt vỏ sò của chúng tôi để lộ chất kết dính thay vì một miếng đệm cao su thân thiện với sửa chữa giữ cho đồng hồ kín nước.

  • Công cụ thích hợp để cạy có lẽ sẽ là một con dao của thợ đồng hồ . “Này Celia , thêm một con dao của thợ sửa đồng hồ vào danh sách mua sắm của tôi.”

  • Chất kết dính chắc chắn được kết hợp với cáp uốn cong được nâng lên gần với mép của nắp tạo ra hành trình mở bừa.

  • Di chuyển cáp đó ra khỏi đường nguy hiểm và chọn một miếng đệm cao su có thể tái sử dụng sẽ đơn giản hóa quy trình.

Bước 5:

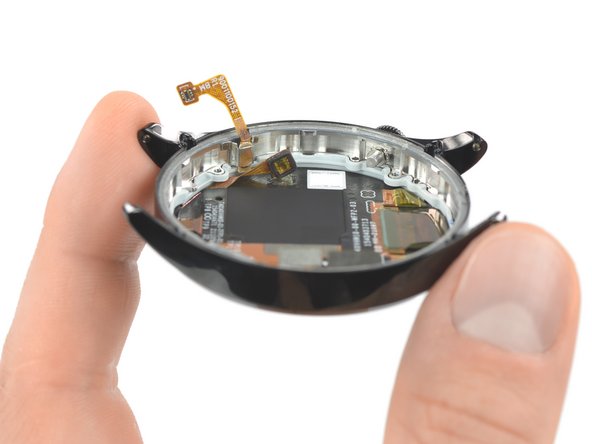

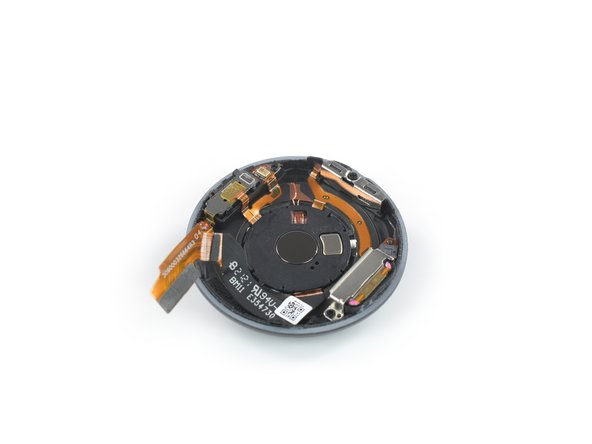

  • Sau khi mở chiếc đồng hồ ra, Jimmy quay trở lại để thử một số thao tác nặng nhọc hơn.

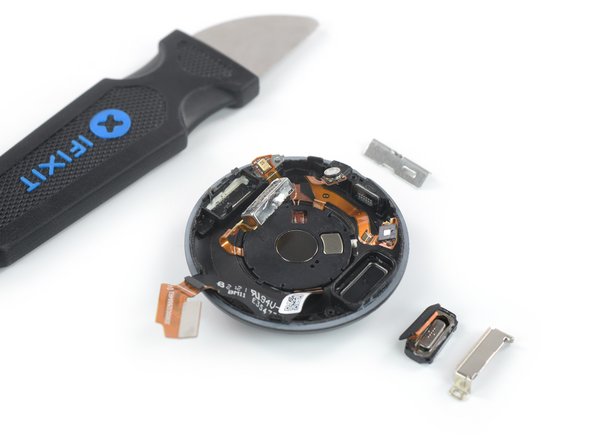

  • Hầu hết các thành phần trong cụm cảm biến được giữ cố định bằng vít hoặc giá đỡ Phillips và một vài đinh tán. Tán thủ! Bất kể dây buộc, các thành phần bị kẹt trên cáp uốn cong không thể tháo rời, cản trở việc sửa chữa. Chưa kể đến bản thân mảng cảm biến được gắn chặt vào nắp lưng.

  • Tất cả công việc khó khăn của chúng tôi chỉ mang lại một bộ phận có thể thay thế trên nắp sau — loa. Ít nhất thì chúng tôi cũng có một cái gì đó.

  • Trong khi cảm biến nhịp tim quang học và cảm biến oxy trong máu phổ biến trên đồng hồ thông minh, thì cảm biến nhiệt độ lại khá mới. Có lẽ không phải là điều tồi tệ nhất để kiểm tra nhiệt độ cơ thể của bạn một lần, đặc biệt là trong thời đại ngày nay.

Bước 6:

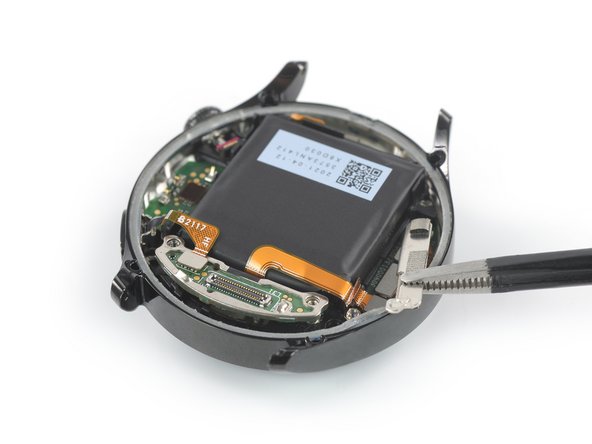

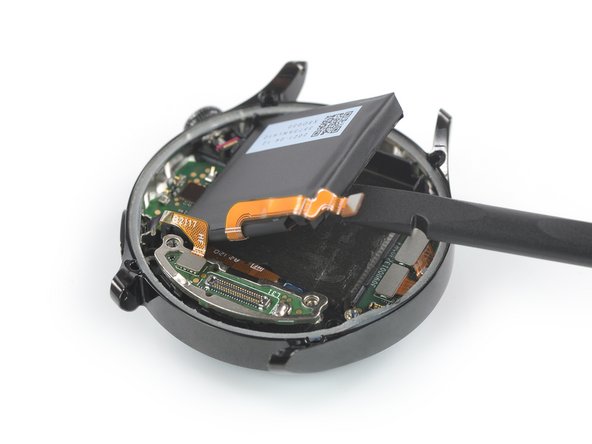

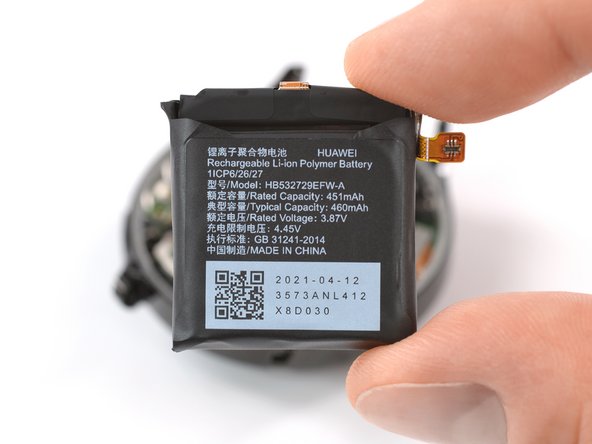

  • Với một khung nhỏ hơn, chúng tôi có toàn quyền truy cập vào pin. Một chút phát ra ở đây, một chút phát ra ở đó, và pin không có chất kết dính của nó.

  • Nguồn điện này được đánh giá ở mức 1,78 Wh (460 mAh @ 3,87 V) và được cho là sẽ cung cấp cho bạn 3 ngày vui vẻ với đồng hồ thông minh của mình — hoặc lên đến 14 ở “chế độ thời lượng pin cực dài!”

  • Để so sánh, Xiaomi Mi Watch (2021) có pin 1,62 Wh nhưng được cho là kéo dài 16 ngày — một sự khác biệt về hiệu quả hoặc tiếp thị ở đó. Các Galaxy Watch3 đi kèm với 1,3 Wh , và Apple Watch Series 6 với 1,17 Wh .

  • Pin, giống như nhiều loại khác, sử dụng thiết kế vỏ mềm cổ điển. Nó khiến chúng ta tự hỏi tại sao Apple dường như là nhà sản xuất duy nhất thử nghiệm pin dạng túi kim loại .

Bước 7:

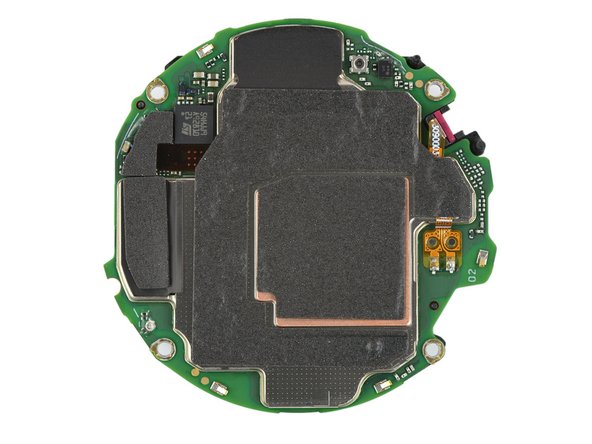

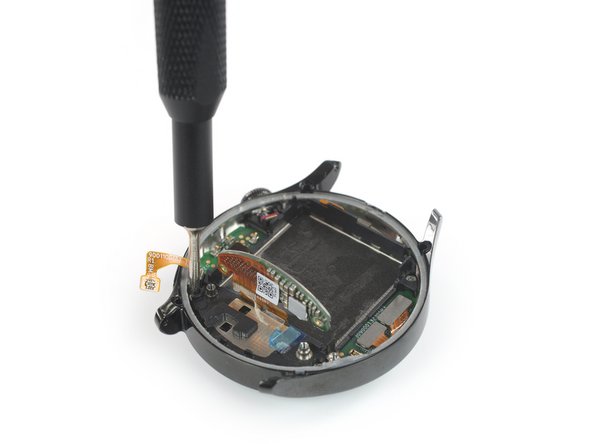

  • Bo mạch chủ cuối cùng cho phép chúng ta thoát khỏi sự tò mò — một trình điều khiển Phillips là tất cả những gì chúng ta cần để giải phóng bo mạch này.

  • Bo mạch chủ khác hẳn, chúng tôi chuyển sang màn hình AMOLED 1,43 inch và nó trở lại kết dính. Màn hình đó được kết dính chắc chắn .

  • Và chỉ có chúng ta, hay cảm biến ánh sáng xung quanh đó đang vẫy gọi chúng ta … chế giễu?

  • Vì chiếc đồng hồ này đã ở thế hệ thứ ba với nhiều loại chi tiết khác nhau, chúng tôi hy vọng sẽ có một giải pháp thân thiện với sửa chữa hơn vào lúc này. Có lẽ Huawei có thể lấy một trang từ cuốn sách Galaxy Watch của Samsung ?

Bước 8:

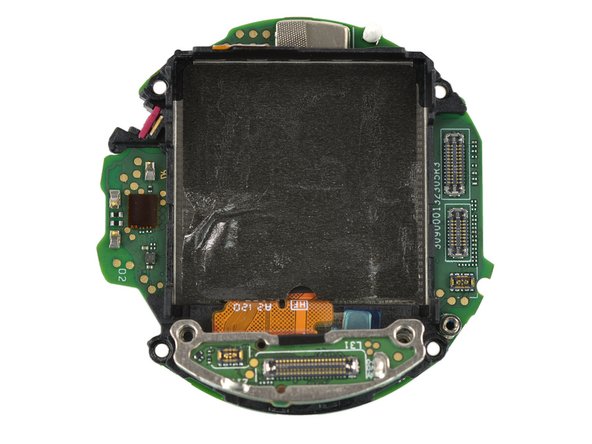

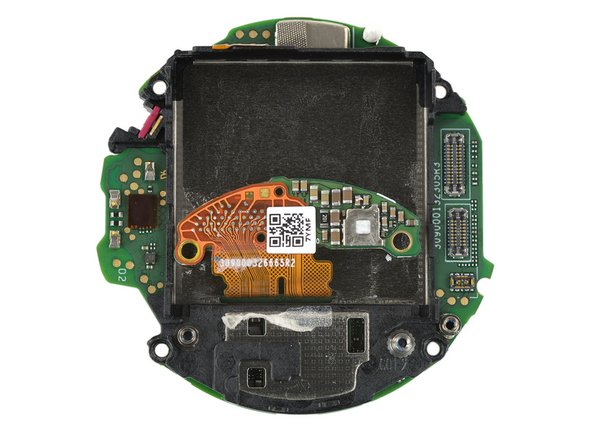

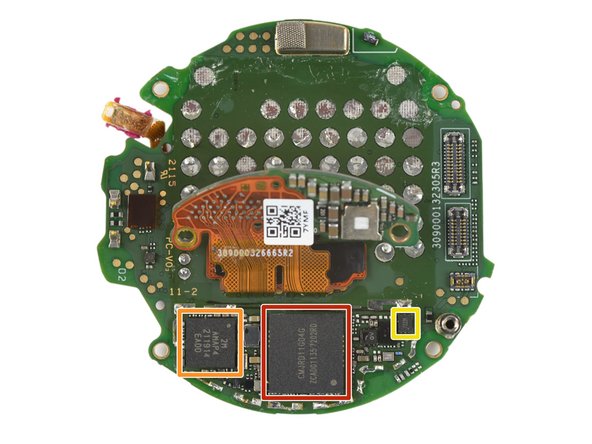

  • Với bo mạch chủ ra ngoài, chúng tôi thấy phần dưới của nó khá… khó nhìn ngay từ cái nhìn đầu tiên. Một hốc pin lớn và tất cả các đầu nối cáp được thiết lập ở đây, nhưng sâu hơn, chúng tôi phát hiện ra một số chip ẩn:

  • Màu đỏ: Bộ nhớ flash NAND 16 GB CMJRD11G04G (có khả năng) được xếp lớp phía trên có thể là bộ xử lý WiFi

  • Màu cam: Ambiq Micro AMAP42 Apollo4 SoC

  • Màu vàng: Công tắc tương tự Runic RS7222 USB 2.0 DPDT (có thể)

  • Chúng tôi không có tâm trạng để cắm trại ở đây với họ lâu, vì vậy chúng tôi nhanh chóng đến tham quan quan trọng hơn. Tiến lên!

Bước 9:

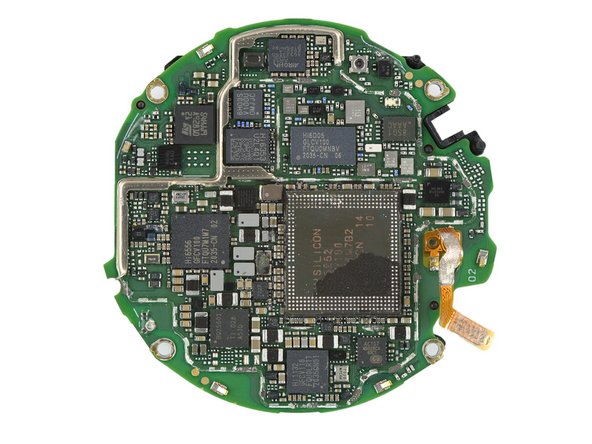

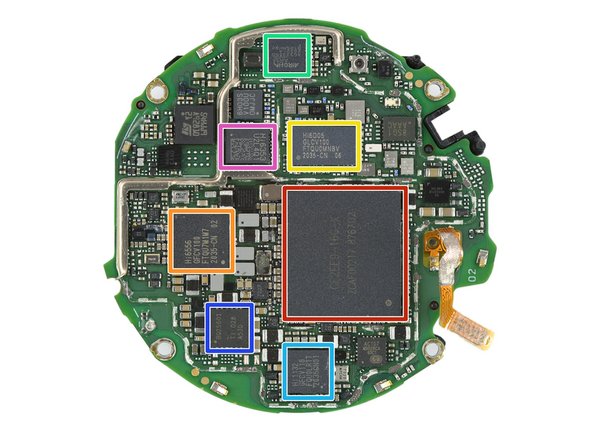

  • Mặt trên của bo mạch chủ cung cấp silicon trông quan trọng sau:

  • Màu đỏ: GF2EE1-16G-X 2 GB SDRAM (có thể) với lớp HiSilicon Hi6262 Kirin 710 bên dưới

  • Màu cam: IC nguồn HiSilicon Hi6556 GFCV100

  • Màu vàng: Mô-đun khuếch đại công suất HiSilicon Hi6D05

  • Màu xanh lá: Airoha AG3335SD RFSoC GPS

  • Màu xanh dương nhạt: HiSilicon Hi1132 — về cơ bản là Kirin A1 (chạy ARM Cortex-M7 SoC) với bộ điều khiển Bluetooth

  • Màu xanh dương đậm: Bộ sạc pin đơn Texas Instruments BQ25601

  • Màu tím: Bộ thu phát RF HiSilicon Hi6353 (có thể)

Bước 10:

  • Các bit và mảnh nhỏ hơn (và vẫn quan trọng!):

  • Màu đỏ: Bộ điều khiển NFC STMicroelectronics 54HJJ9

  • Màu cam: Công tắc HiSilicon 6H03S LNA / RF (có thể)

  • Màu vàng: 85G1 AAAC, có thể là một mô-đun chuyển đổi ăng-ten

  • Màu xanh lá:IC quản lý nguồn HiSilicon 656211

  • Màu xanh dương nhạt: Bộ khuếch đại âm thanh Cirrus Logic 35L36A

  • Màu xanh dương đậm: Bộ chuyển đổi A / D thu âm 2 kênh X-Powers AC107

  • Màu tím: Omnivision Group (trước đây là Will Semiconductor) Bộ chuyển mạch tương tự WAS4646C 2: 1 SPDT

Bước 11:

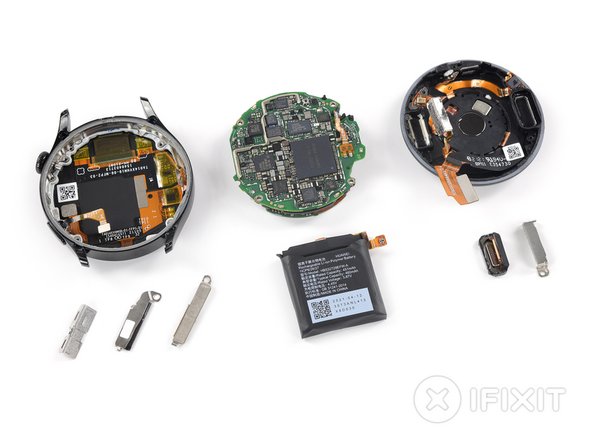

  • Với điều đó, thời gian của Huawei Watch 3 với chúng ta đã kết thúc. Tất cả các bộ phận được dán và kết nối này có nghĩa là chúng ta còn lại rất nhiều mảnh lớn, nhưng ít nhất pin — được đảm bảo cuối cùng sẽ hỏng — không còn trong đồng hồ.

  • Thật không may, chúng tôi không thấy nhiều sửa chữa tiến hóa khôn ngoan từ loạt bài này. Hoàn toàn ngược lại: nhiều thành phần được nhồi nhét hơn và ít linh kiện có thể thay thế độc lập hơn.

  • Hãy tiếp tục và xem tất cả những điều đó có ý nghĩa gì đối với việc ghi bàn!
