Hướng dẫn này sẽ trình bày cách tách Dell Inspiron 15-7559.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Dell Inspiron 15-7559 Sửa chữa của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

5/5 - (2 bình chọn)

Bước 1: Bảng điều khiển trở lại

  • Tắt máy tính.
  • Ngắt kết nối cáp sạc khỏi máy tính.
    • !!! Việc không tắt thiết bị và ngắt kết nối cáp có thể dẫn đến thương tích cá nhân hoặc hư hỏng thiết bị.

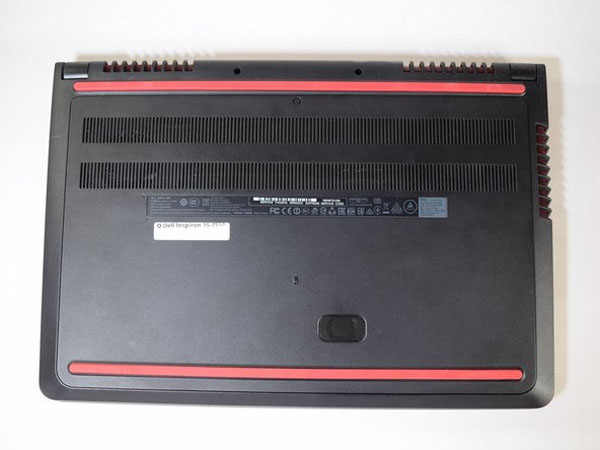

  • Lật ngược máy tính.

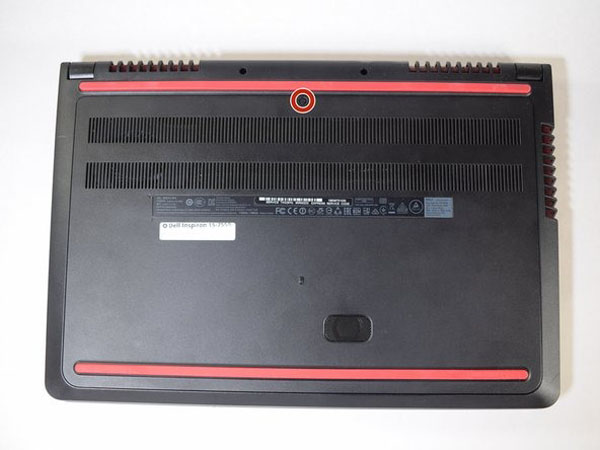

Bước 2:

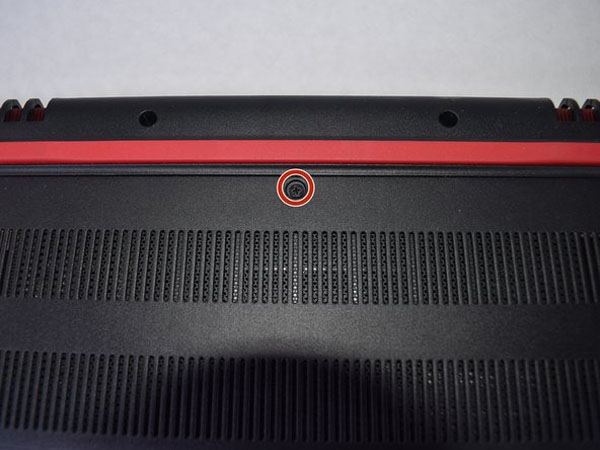

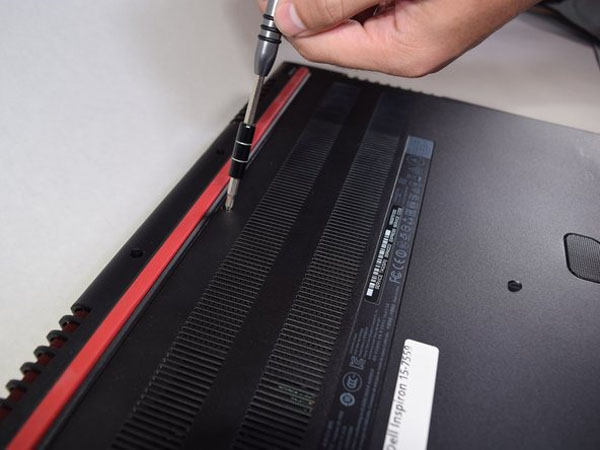

  • Tháo vít bị giam giữ ở phần trên cùng của bảng mặt sau, sử dụng tuốc nơ vít số 1 của Philips.
    • Hãy nhớ rằng vít không thể được gỡ bỏ hoàn toàn khỏi bảng điều khiển, ngay cả khi nới lỏng hoàn toàn.

Bước 3:

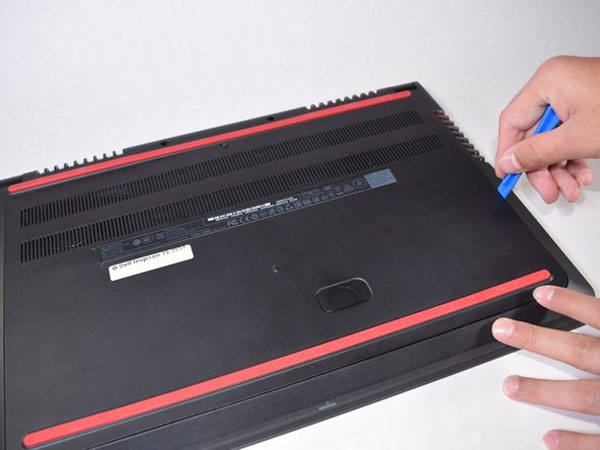

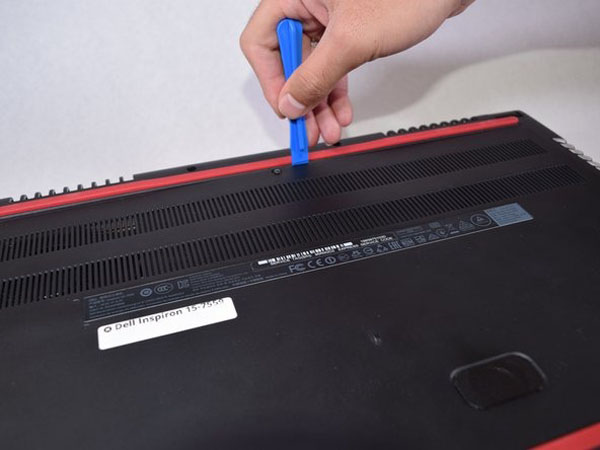

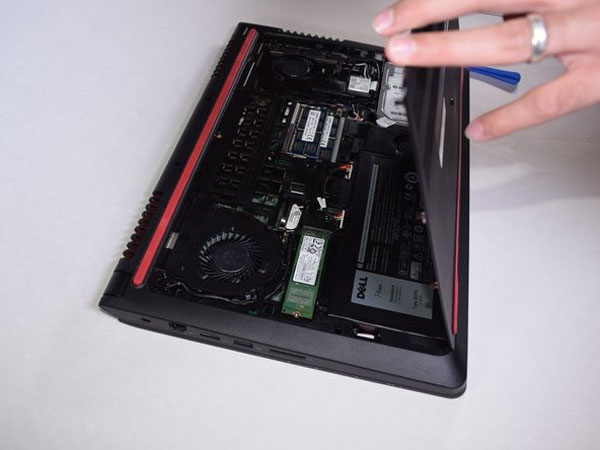

  • Sử dụng công cụ mở bằng nhựa màu xanh để nhẹ nhàng cạy một phần của bảng điều khiển phía sau mở.
  • Tiếp theo trượt công cụ mở xung quanh bảng điều khiển phía sau để ngắt kết nối các chân kết nối.
  • Sau khi các chân đã được ngắt kết nối, bảng điều khiển phía sau có thể dễ dàng nhấc ra khỏi máy tính.

Bước 4: Pin

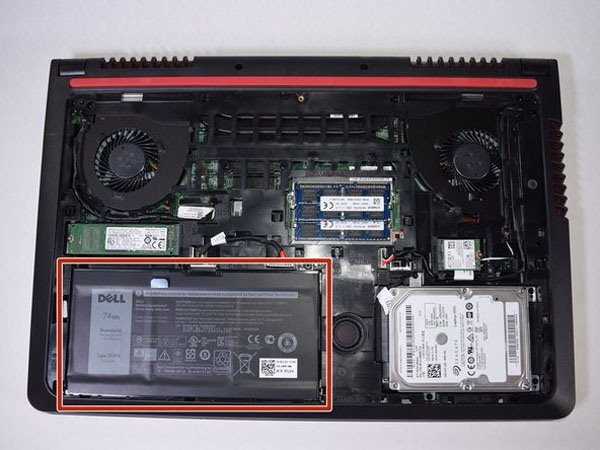

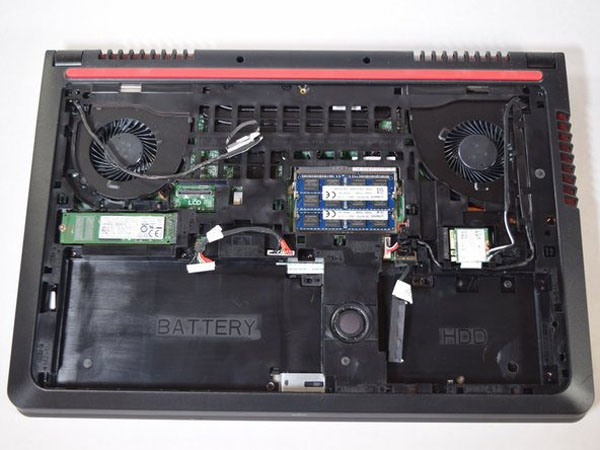

  • Xác định vị trí pin ở phía dưới bên trái của máy tính xách tay.

Bước 5:

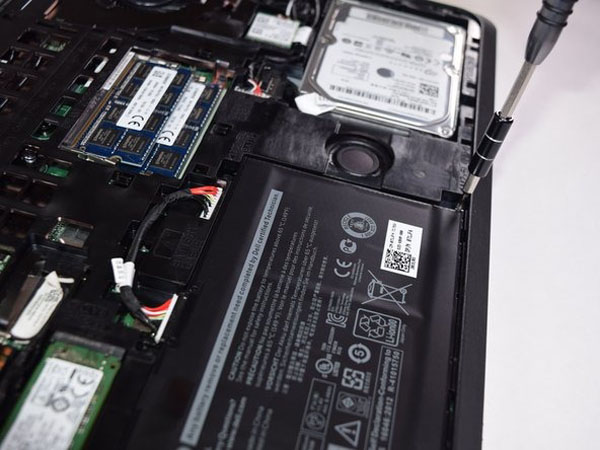

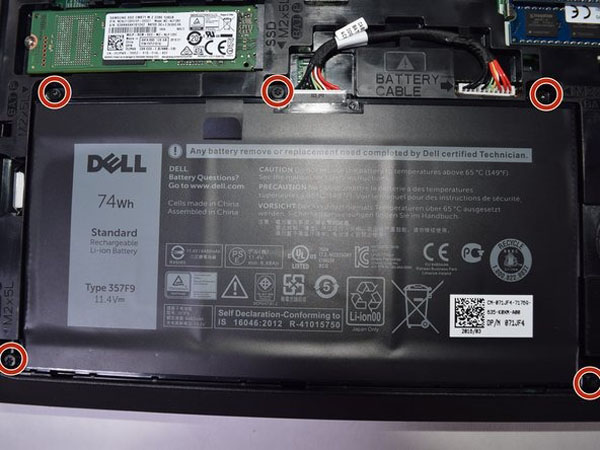

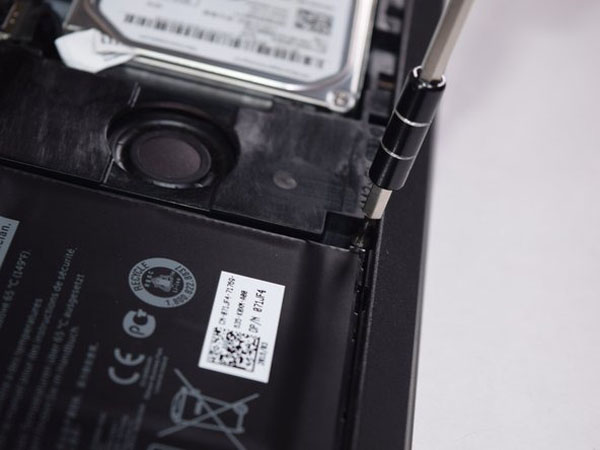

  • Tháo các vít 5 x 2 mm x 5 mm, sử dụng tuốc nơ vít T7 Torx.

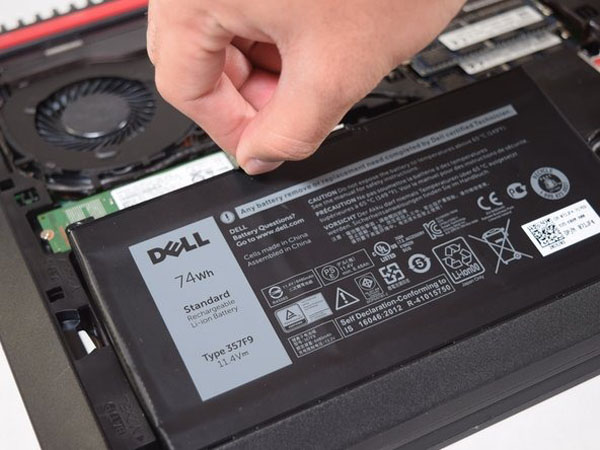

Bước 6:

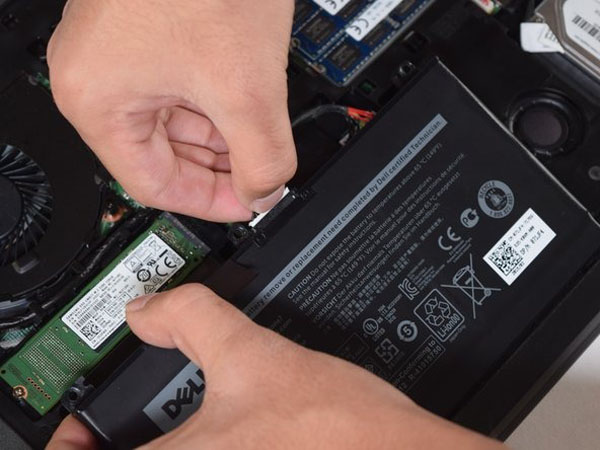

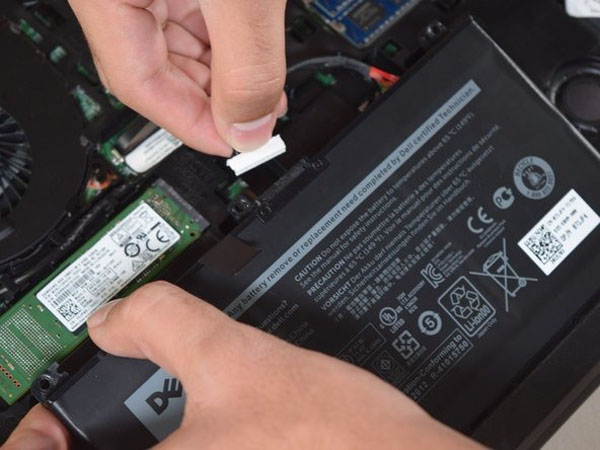

  • Sử dụng tab phía trên pin, nâng pin đủ xa để ngắt kết nối cáp được gắn với nó.
  • Sử dụng bàn tay của bạn lấy phần màu trắng kết nối cáp với pin và ngắt kết nối nó.
    • !!! Không kéo dây cáp trực tiếp. Điều này sẽ có nguy cơ làm hỏng chúng hoặc xé chúng khỏi thiết bị.

Bước 7:

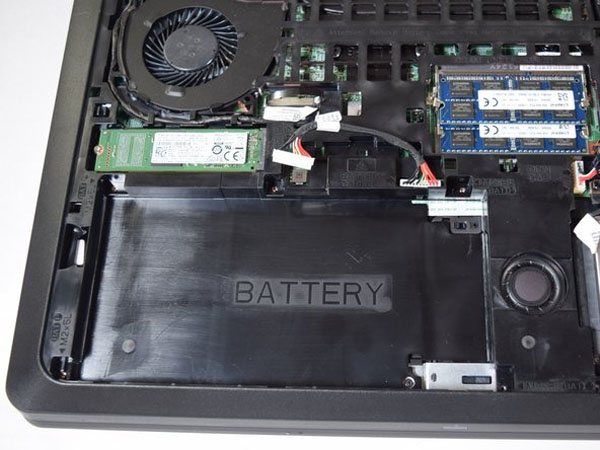

  • Bây giờ nâng pin từ thiết bị để loại bỏ nó.

Bước 8: Ổ cứng

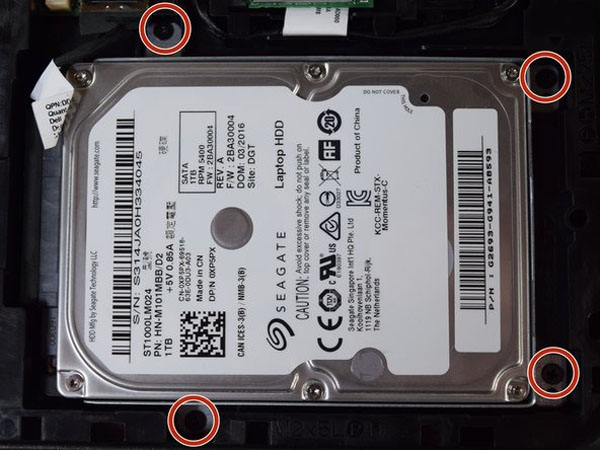

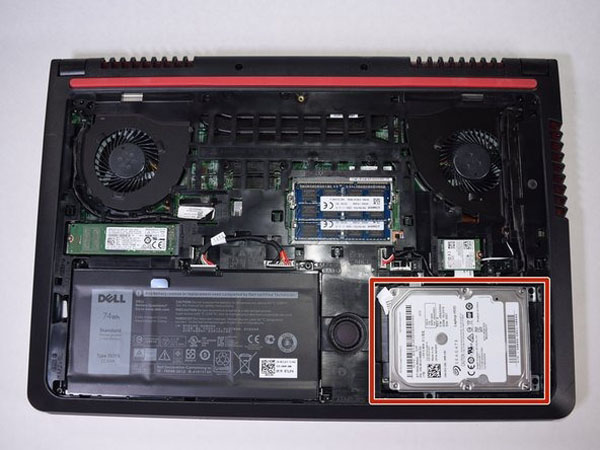

  • Xác định vị trí ổ cứng ở phía dưới bên phải của máy tính xách tay.

Bước 9:

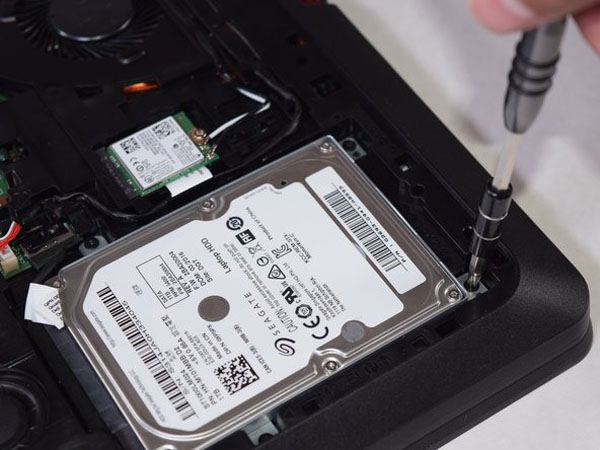

  • Tháo các vít 4 x 2,5mm x 5 mm, sử dụng tuốc nơ vít số 1 của Philips.

Bước 10:

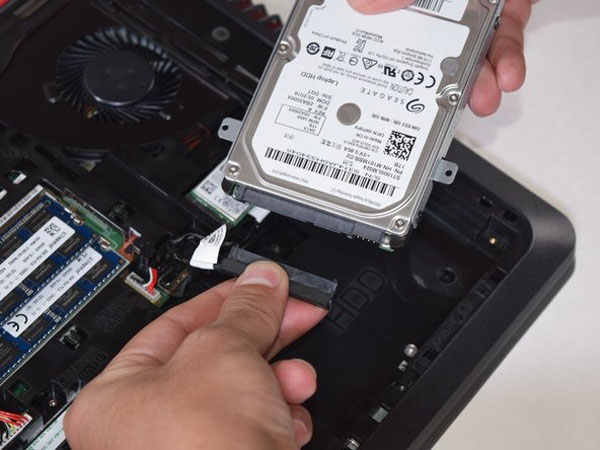

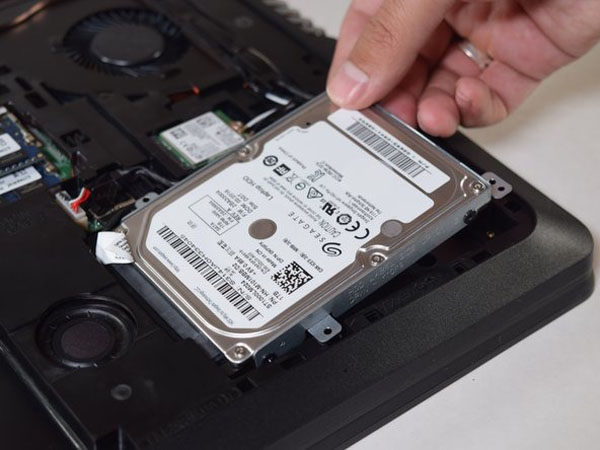

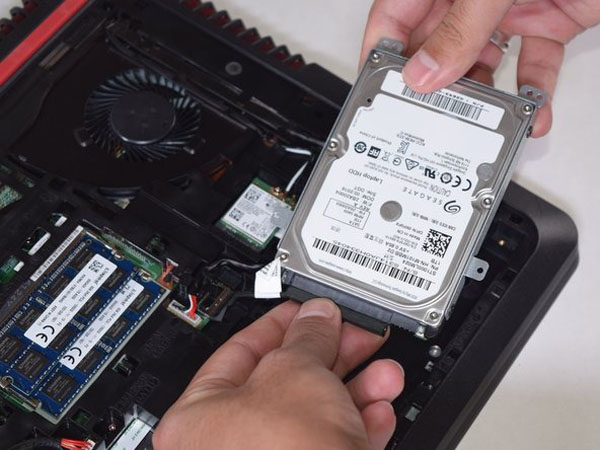

  • Sử dụng tay của bạn, nâng ổ cứng đủ xa để ngắt kết nối cáp được gắn với nó.
  • Sử dụng bàn tay của bạn lấy phần màu đen kết nối cáp với pin và ngắt kết nối nó.
    • !!! Không kéo dây cáp trực tiếp. Điều này sẽ có nguy cơ làm hỏng chúng hoặc xé chúng khỏi thiết bị.

Bước 11: Dell Inspiron 15-7559 - Tháo lắp

  • Xác định vị trí card WLAN. Nó sẽ ở bên phải của máy tính xách tay.

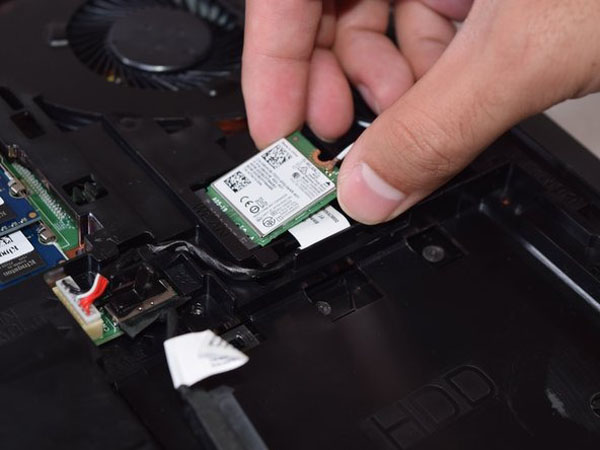

Bước 12:

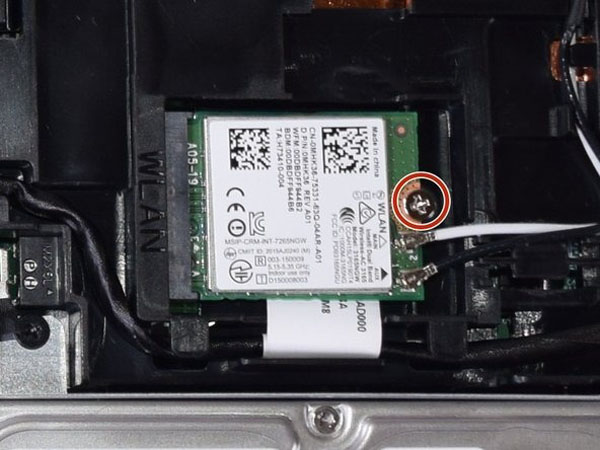

  • Sử dụng tuốc nơ vít số 1 của Philips, tháo vít 2 mm x 3 mm, giữ card WLAN tại chỗ.

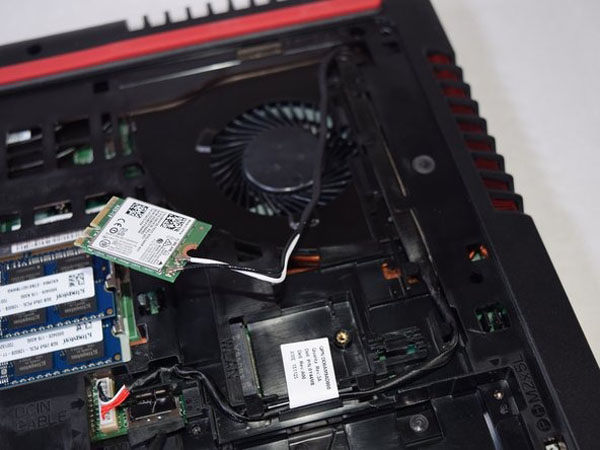

  • Sử dụng tay của bạn ngắt kết nối card WLAN bằng cách kéo nó theo chiều ngang của thiết bị.
  • Sau khi ngắt kết nối card mạng WLAN, hãy đảm bảo tháo gỡ các dây kết nối để chúng ngồi tự do.

Bước 13:

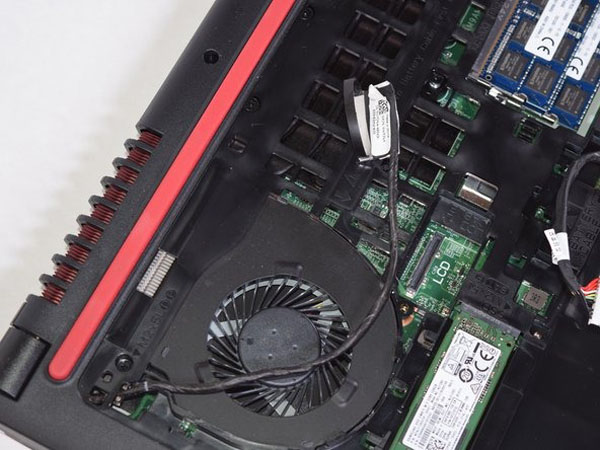

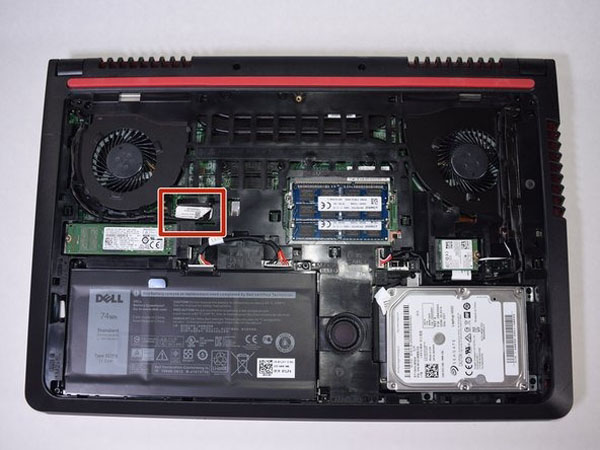

  • Xác định vị trí cáp LCD, gần trung tâm của máy tính xách tay.

Bước 14:

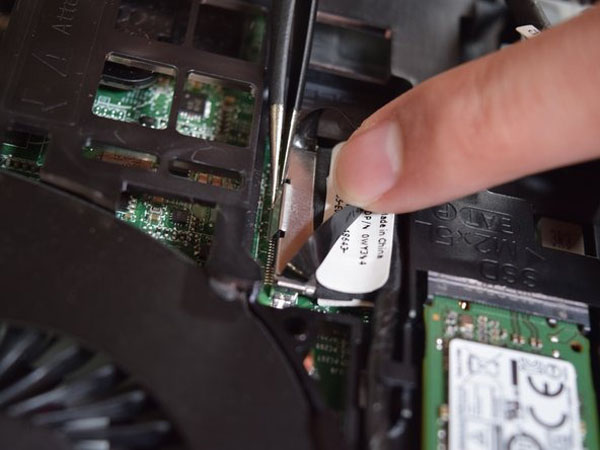

  • Sử dụng nhíp kéo tab kim loại, ở mặt sau của điểm kết nối LCD, cách xa nó.

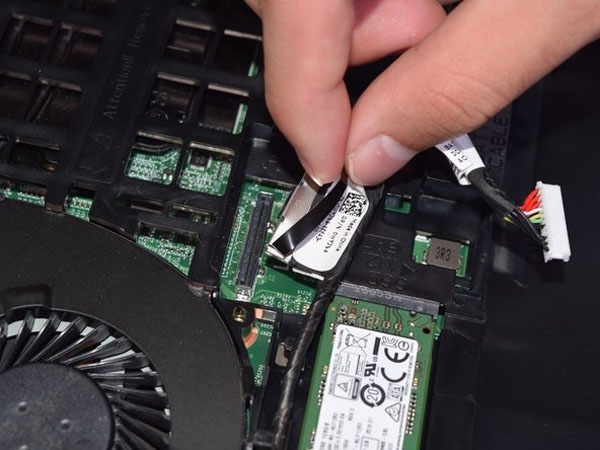

  • Khi tab kim loại được giải phóng đủ, hãy kéo dây đeo màu đen để ngắt kết nối LCD.
  • Sau khi màn hình LCD bị ngắt kết nối, hãy đảm bảo tháo dây nối với nó để chúng ngồi tự do.

Bước 15:

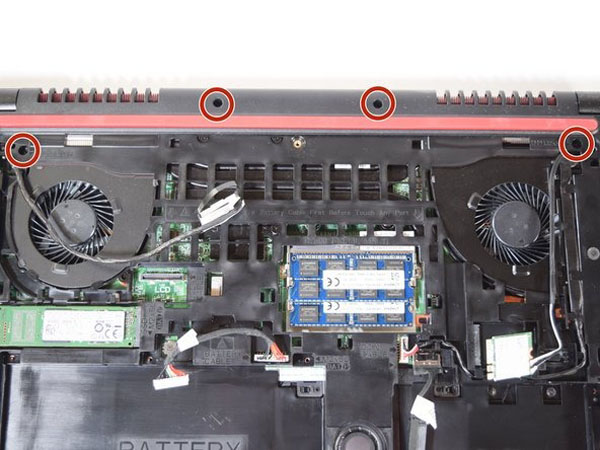

  • Sử dụng tuốc nơ vít số 1 của Philips, tháo các ốc vít 4 x 2 mm x 5 mm, đặt trên đỉnh của máy tính xách tay.

Bước 16:

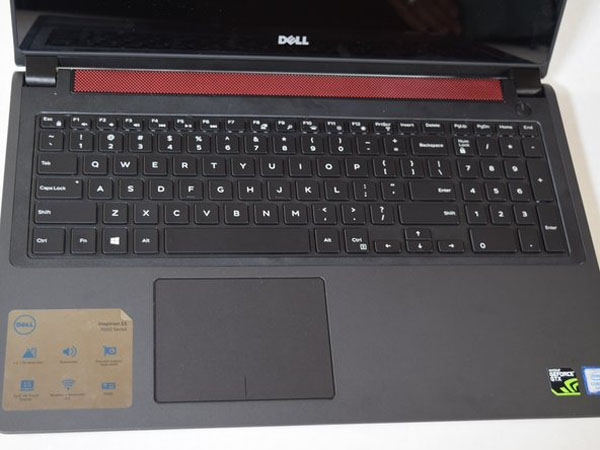

  • Lật thiết bị và nâng màn hình.

Bước 17:

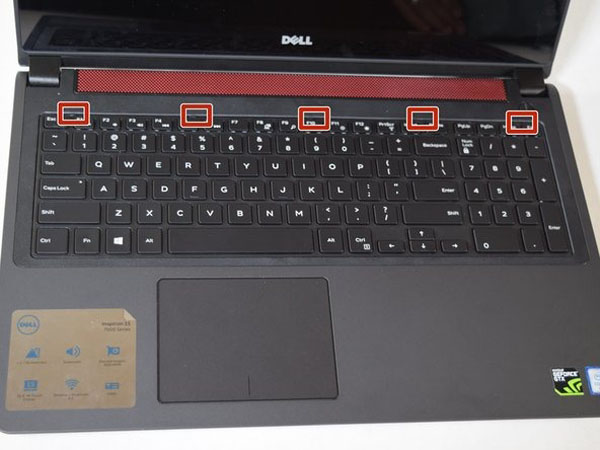

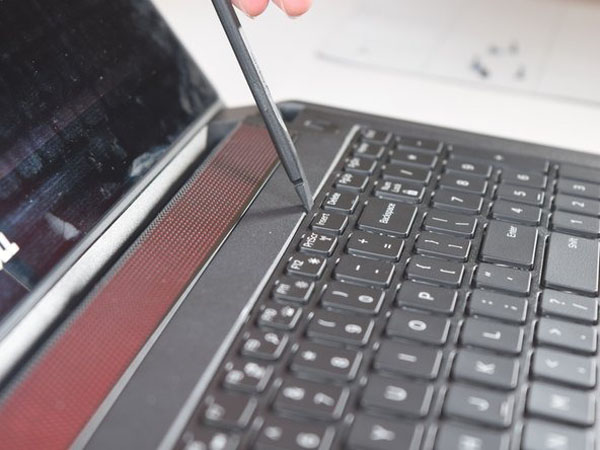

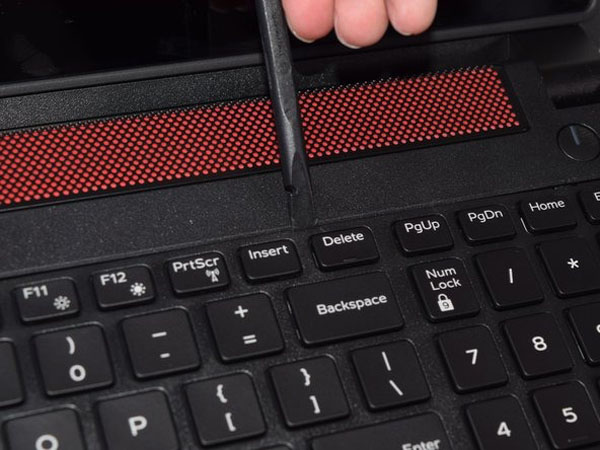

  • Sử dụng đầu phẳng của spudger nhấn trong 5 tab, nằm ở phía trên bàn phím, khi bạn sử dụng spudger để nâng từng phần lên.
  • Sau khi phát hành 5 tab, hãy trượt công cụ mở xung quanh trên cùng và các cạnh của bàn phím để đảm bảo nó được phát hành đầy đủ.

Bước 18:

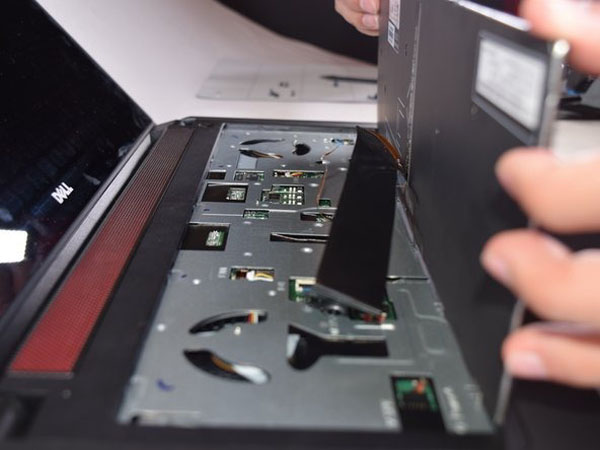

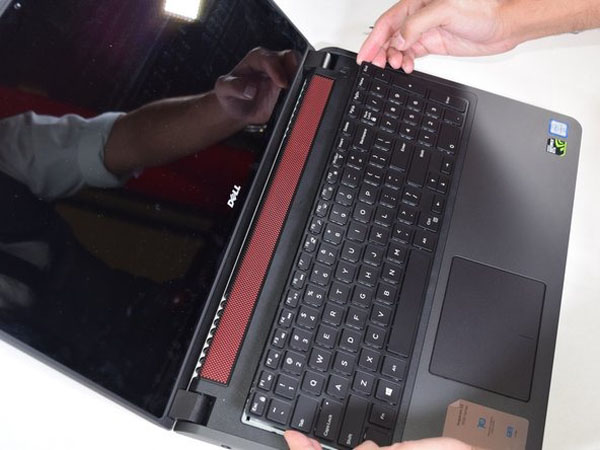

  • Bây giờ nhấc bàn phím đủ để truy cập các dây cáp bên dưới nó.

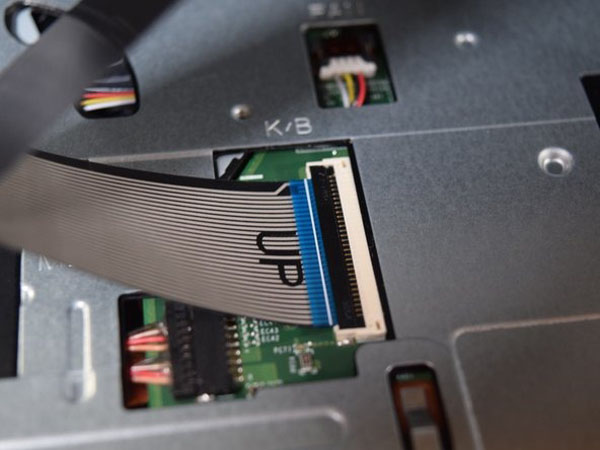

Bước 19:

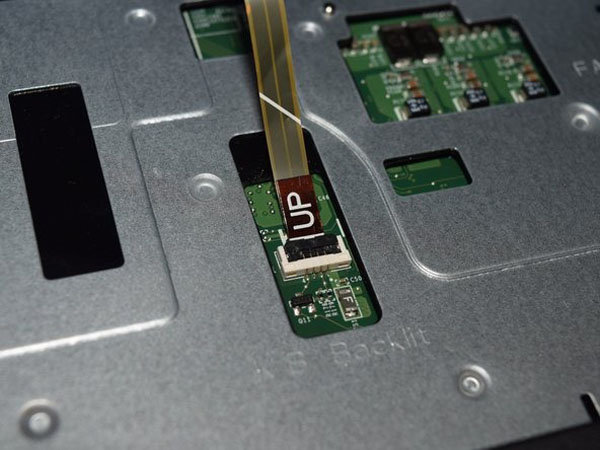

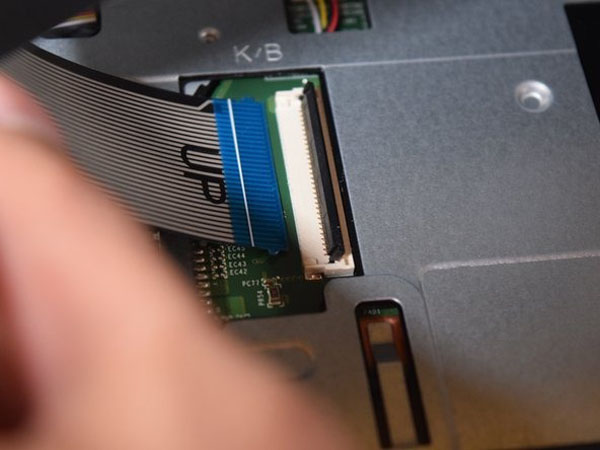

  • Đối với hai dây cáp ruy băng kết nối bàn phím với máy tính xách tay, sử dụng ngón tay của bạn để nâng chốt lên.
  • Sau khi chốt được nâng lên, nhấc cáp ruy băng lên và ra khỏi chốt.

Bước 20:

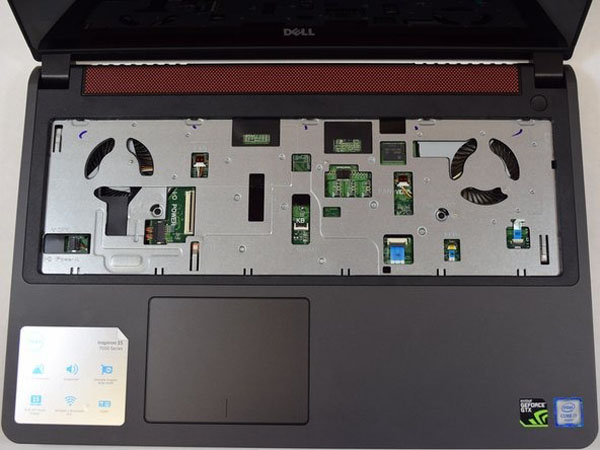

  • Bây giờ bàn phím đã được ngắt hoàn toàn khỏi máy tính xách tay, hãy nhấc nó ra khỏi thiết bị.

Bước 21:

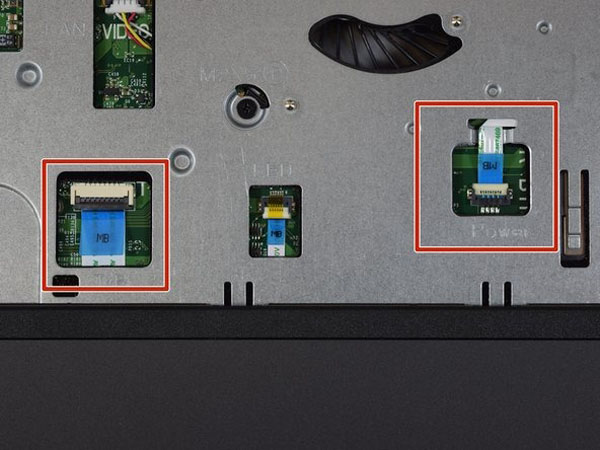

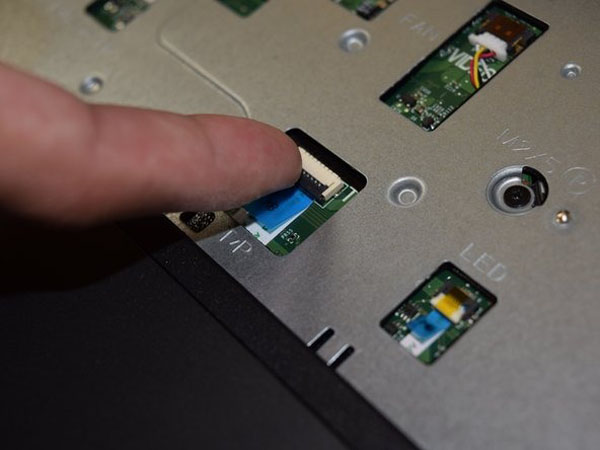

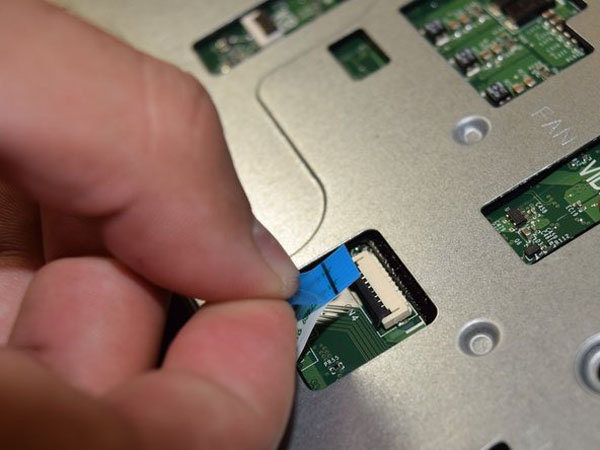

  • Xác định vị trí cáp ruy băng cho bảng theo dõi và nguồn điện.
  • Đối với cả hai dây cáp ruy băng, sử dụng ngón tay của bạn để nâng các chốt lên.
  • Sau khi các chốt được nâng lên, nâng cáp ruy băng lên và ra khỏi các chốt.

Bước 22:

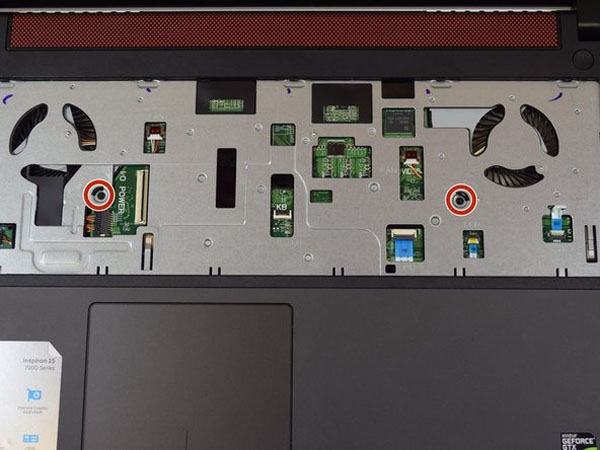

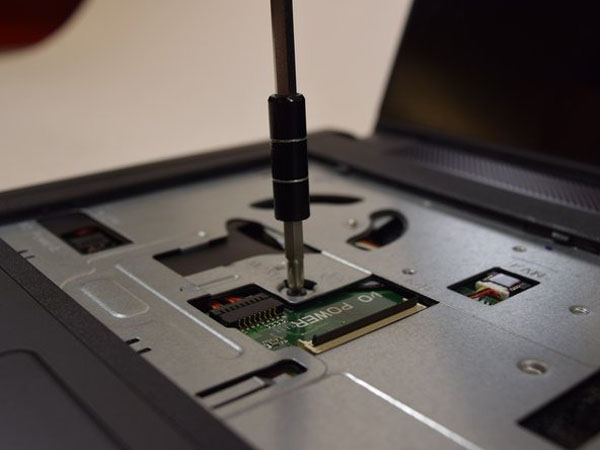

  • Xác định vị trí hai ốc vít gần trung tâm của máy tính xách tay.
  • Tháo các vít 2 x 2,5mm x 5 mm, sử dụng tuốc nơ vít số 1 của Philips.

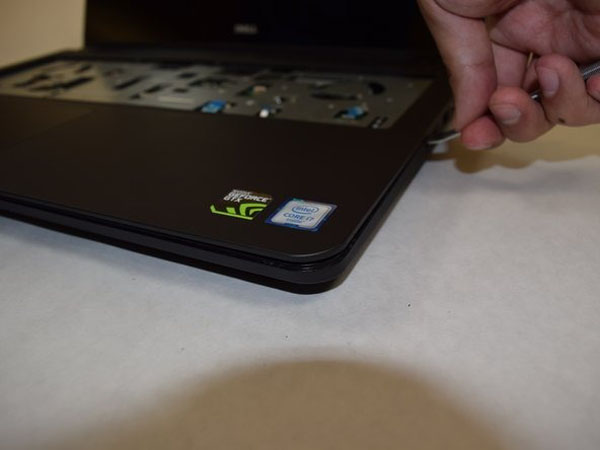

Bước 23:

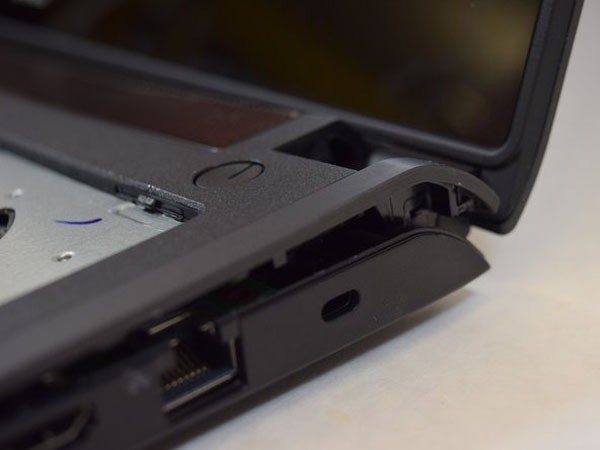

  • Sử dụng kim loại spudger pry mở các cạnh của bảng trên cùng của máy tính xách tay.
    • Bạn sẽ nghe thấy một tiếng tách khi bạn ngắt kết nối các tab bảng điều khiển, điều này là bình thường.
    • Dễ nhất là bắt đầu ở một góc, và làm việc theo cách của bạn.

Bước 24:

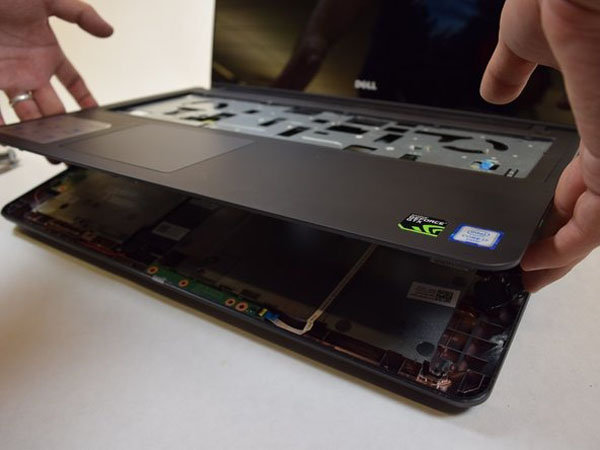

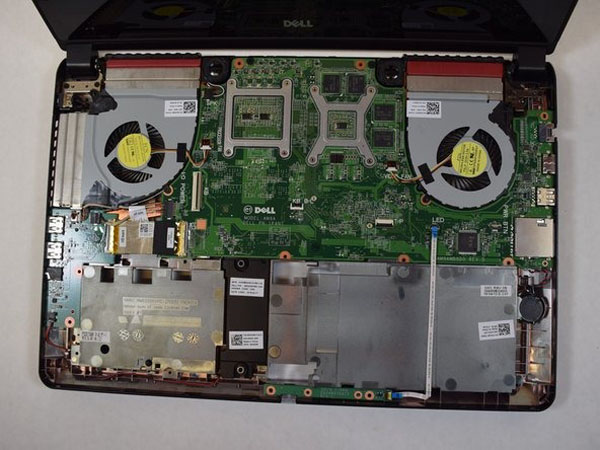

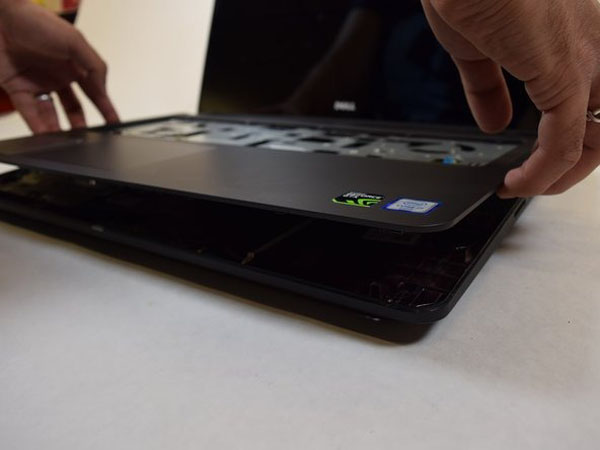

  • Bây giờ nâng bảng trên cùng của máy tính xách tay.
    • !!! Nếu bạn cảm thấy bất kỳ lực cản nào khi bạn nâng bảng điều khiển, hãy dừng lại và đảm bảo rằng bạn đã hoàn thành tất cả các bước trước đó.

Bước 25:

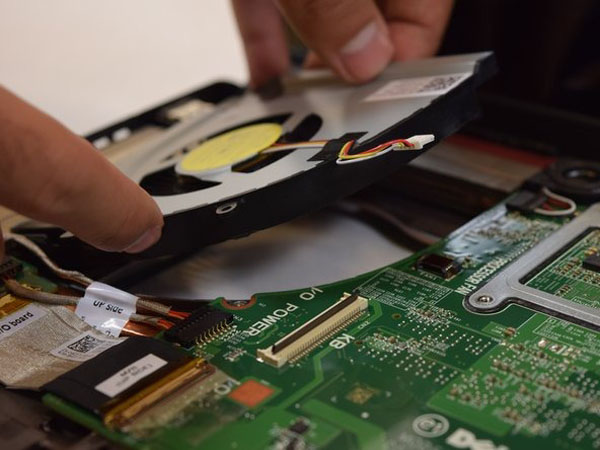

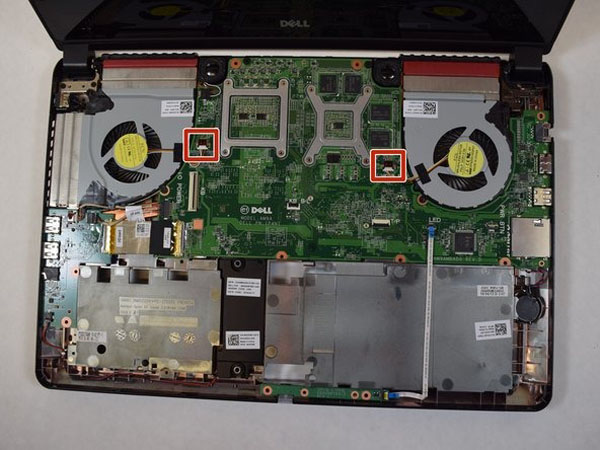

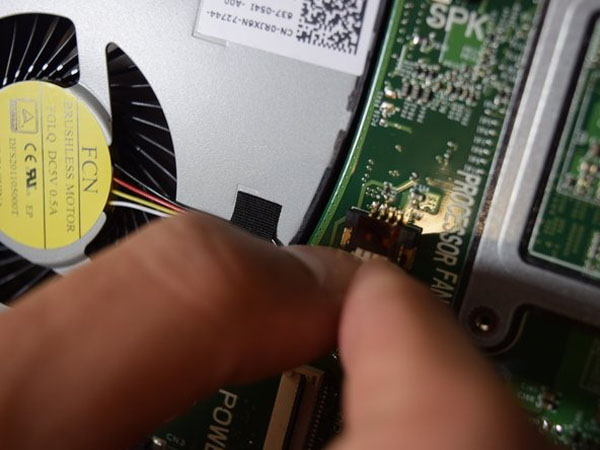

  • Xác định vị trí các kết nối quạt ở cả bên trái và bên phải của máy tính xách tay.
  • Sử dụng bàn tay của bạn lấy phần màu trắng và kéo nó ra khỏi cổng.
    • !!! Không kéo dây cáp trực tiếp. Điều này sẽ có nguy cơ làm hỏng chúng hoặc xé chúng khỏi thiết bị.
  • Khi quạt được ngắt kết nối và gỡ chúng ra khỏi máy tính xách tay.

Bước 26:

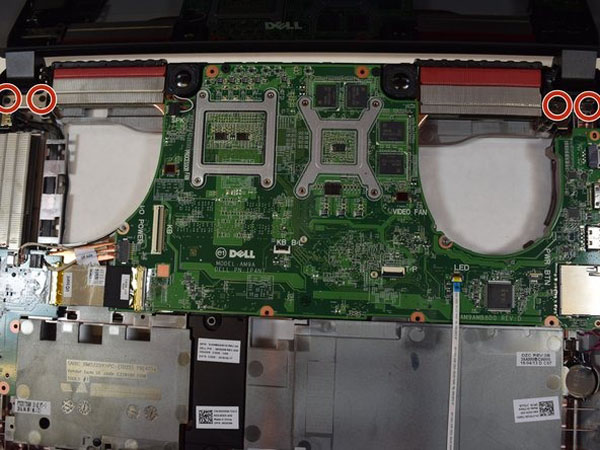

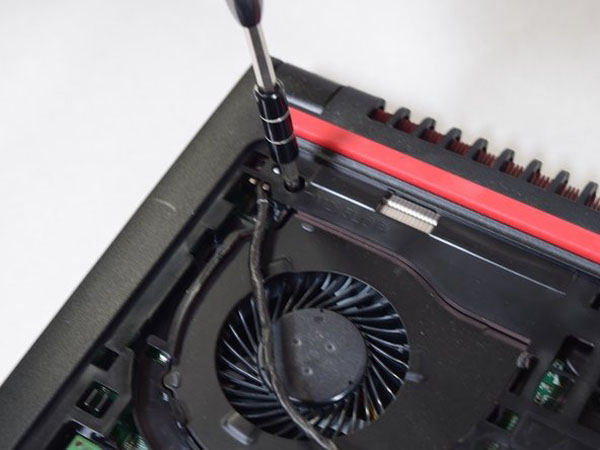

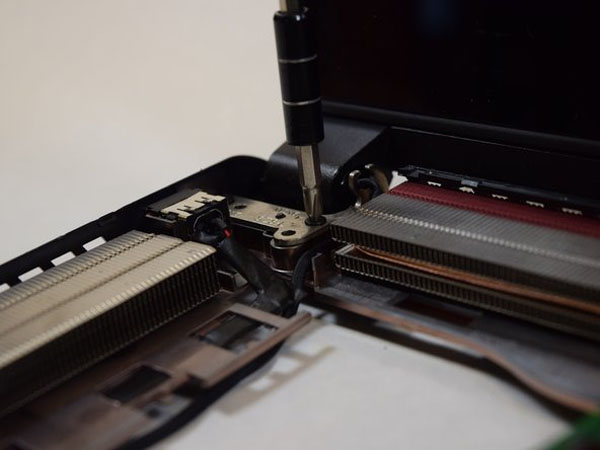

  • Xác định vị trí 4 ốc vít bản lề ở trên cùng của máy tính xách tay.
  • Tháo các vít 4 x 2 mm x 5 mm, sử dụng tuốc nơ vít số 1 của Philips.
  • Tháo màn hình khỏi máy tính xách tay.

Bước 27:

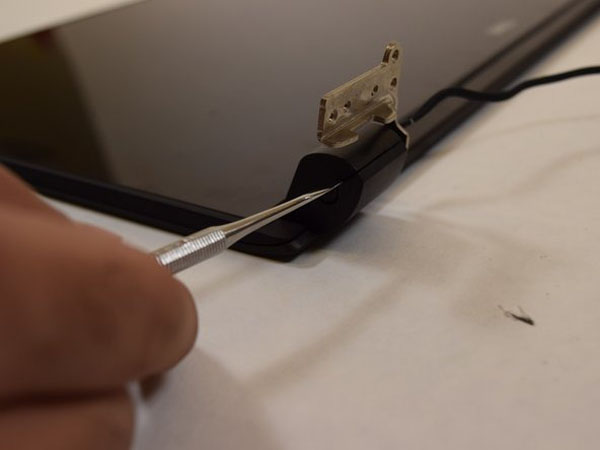

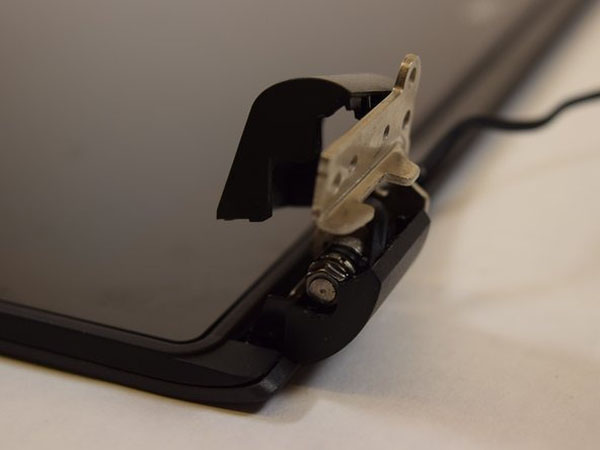

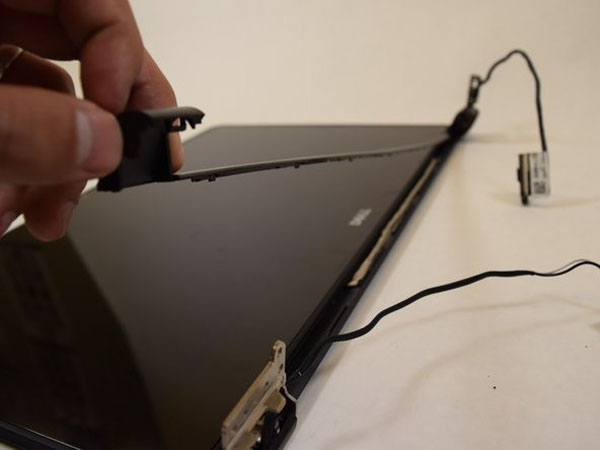

  • Sử dụng spudger kim loại ngắt kết nối khung xung quanh bản lề.
    • Dễ dàng nhất là ngắt kết nối khung xung quanh một bản lề và sau đó sử dụng tay của bạn để kéo phần còn lại của khung ra. Bạn sẽ nghe thấy một số tiếng kêu khi các tab ngắt kết nối, điều này là bình thường.

Bước 28:

  • !!! Bước tiếp theo này có thể sẽ khiến một số tab giữ màn hình hiển thị. Chúng vẫn sẽ hoạt động và giữ màn hình tại chỗ và sẽ không có vấn đề đáng chú ý nào khi được đặt lại với nhau, nhưng các tab sẽ bị hỏng vĩnh viễn và việc tháo gỡ lặp đi lặp lại nhiều khả năng sẽ yêu cầu thay thế.

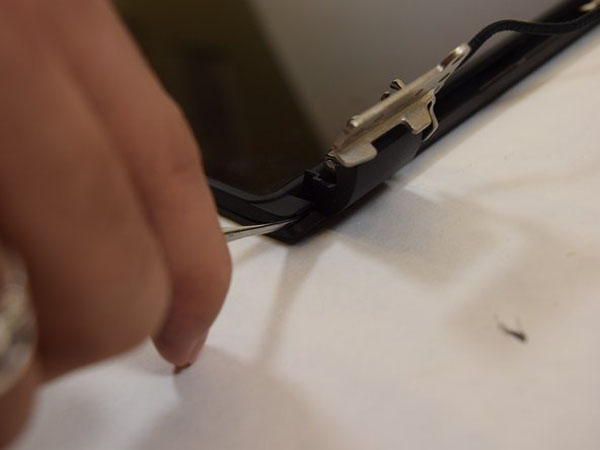

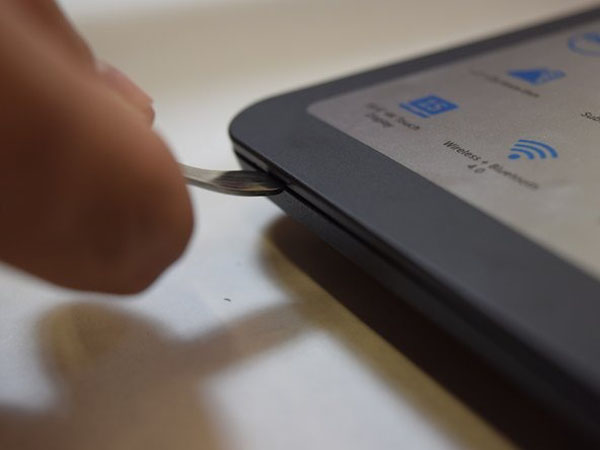

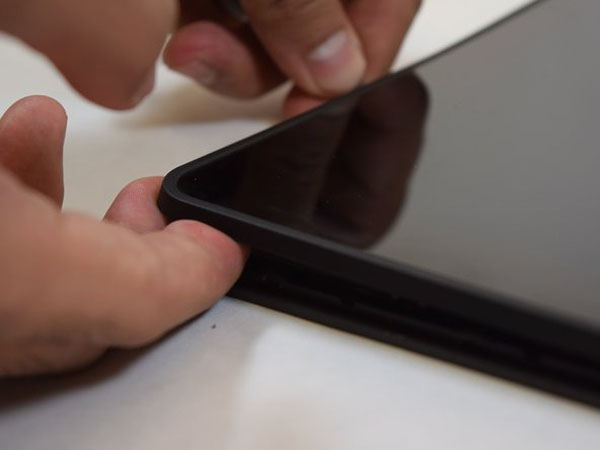

  • Sử dụng kim loại spudger pry mở khung xung quanh màn hình.
    • Dễ nhất là bắt đầu ở góc dưới bên trái và làm việc theo cách của bạn. Khi bạn đã có đủ khung hình được phát hành, bạn có thể sử dụng tay để hoàn thành phần còn lại.

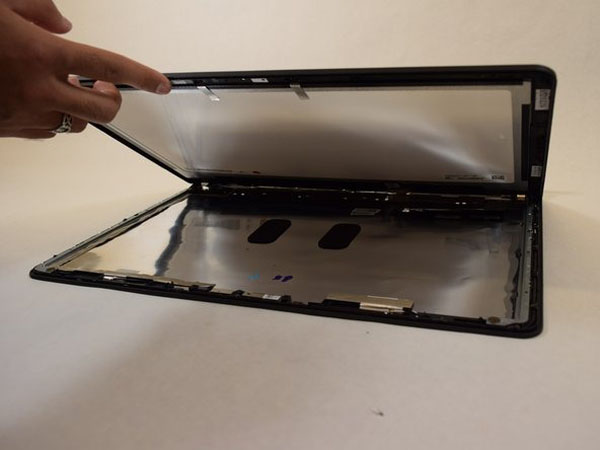

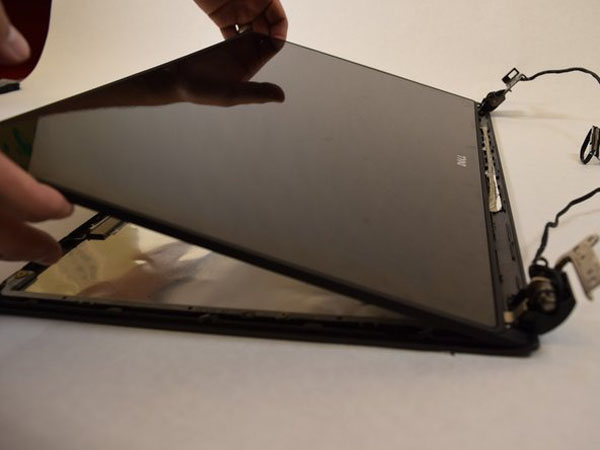

Bước 29:

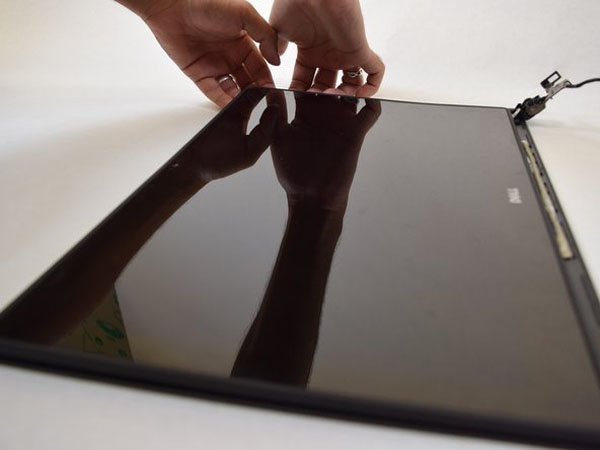

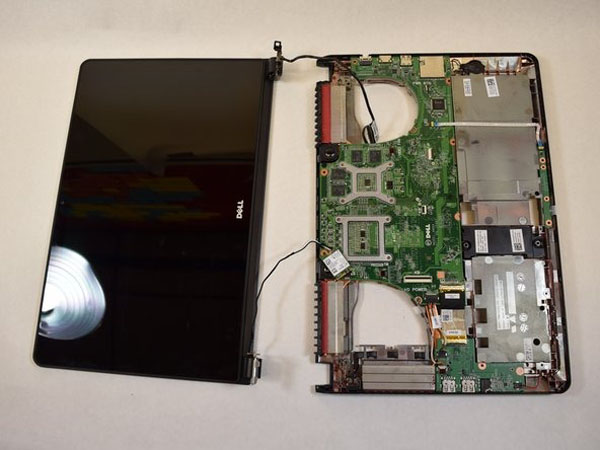

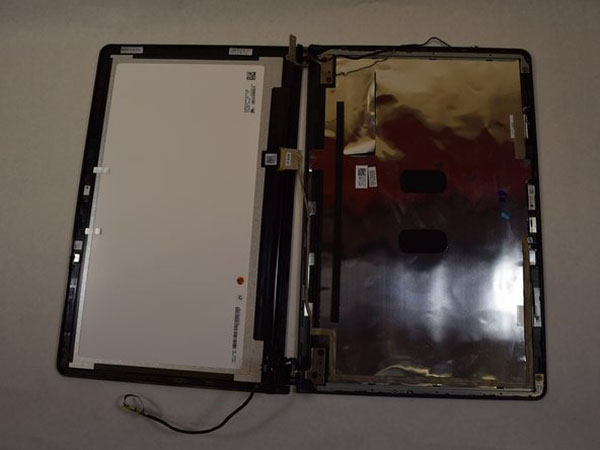

  • Nhấc màn hình lên, xoay dọc theo bản lề, để nó nằm mở.

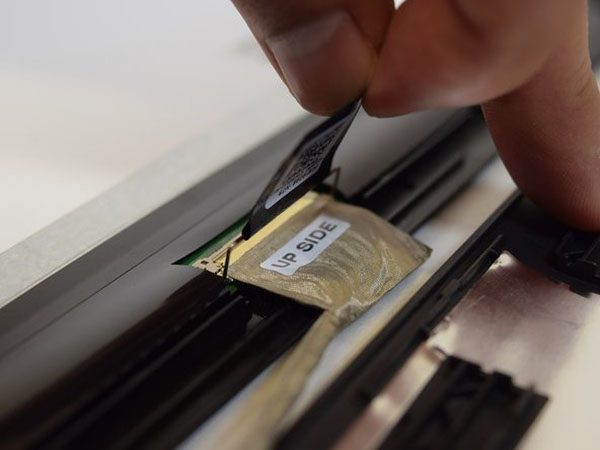

Bước 30:

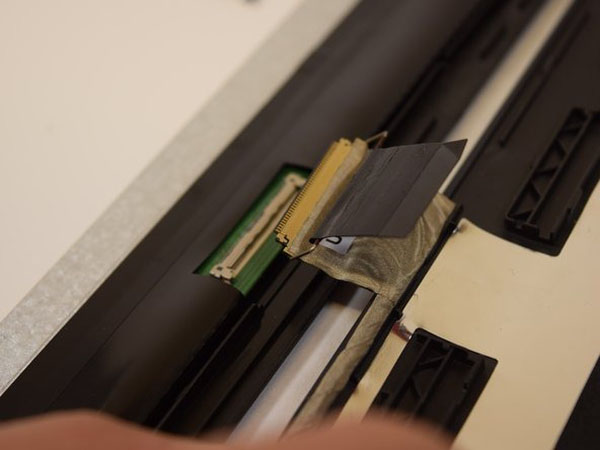

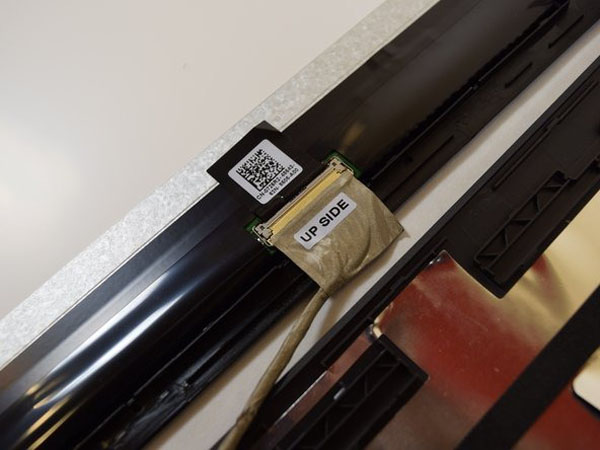

  • Xác định vị trí dây kết nối màn hình với bảng điều khiển phía sau. Sẽ có một nhãn dán với mã qr trên đó.
  • Bóc nhãn dán và kéo lại để ngắt kết nối cáp.

Bước 31:

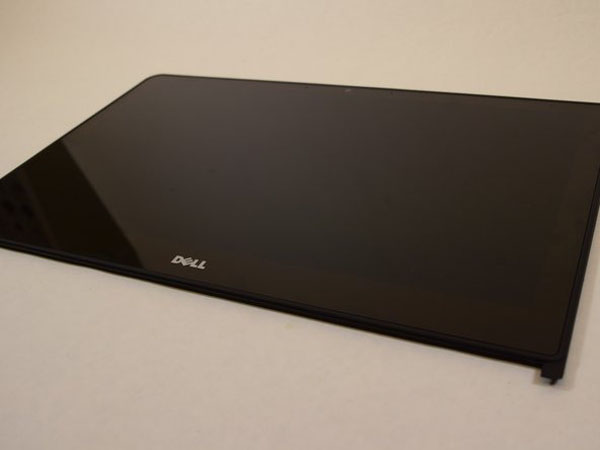

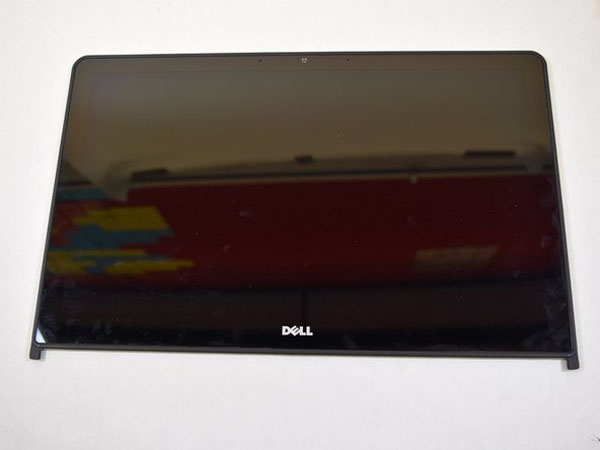

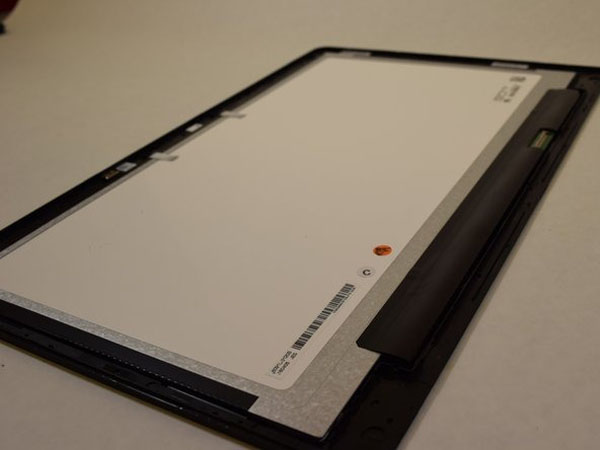

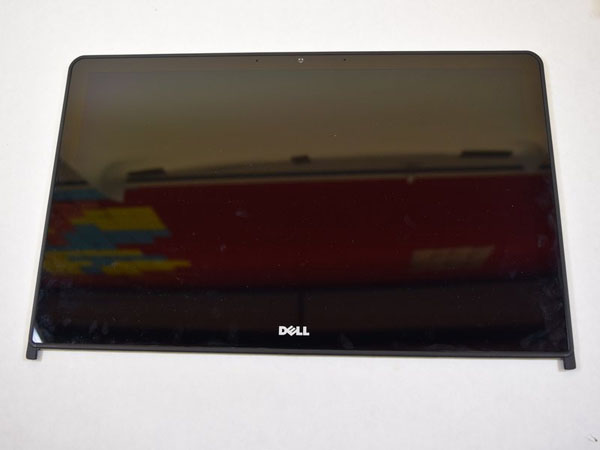

  • Màn hình hiện đã bị ngắt kết nối hoàn toàn.
