Chuột không dây VicTsing MM057 2.4G – Hướng dẫn tháo lắp

Bước 1: Chuột không dây VicTsing MM057 2.4G - Hướng dẫn tháo lắp

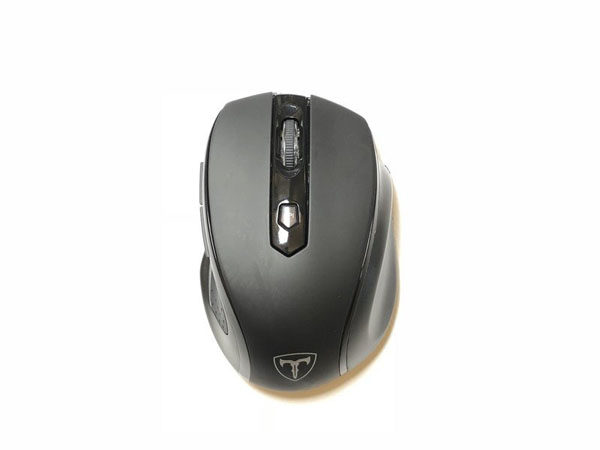

• Chuột không dây VicTsing MM057 2.4G.

Bước 2:

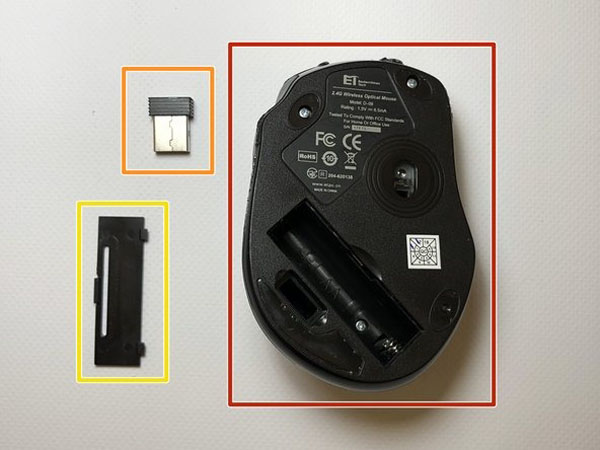

• Filp qua và tháo nắp pin và USB dongle.

  • Chuột

  • Khóa USB

  • Nắp pin

Bước 3:

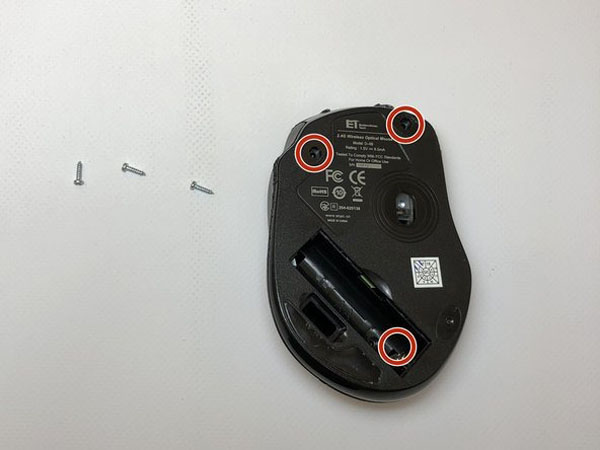

• Tháo ba ốc vít. Hai ốc vít được đặt dưới các miếng dán gần mặt trước của chuột. Vít thứ ba nằm dưới nắp pin.

  • Vị trí vít

Bước 4:

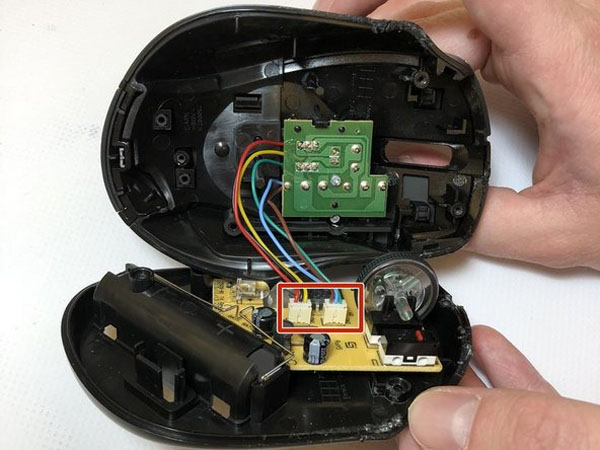

• Nhẹ nhàng kéo ra bao vây. Hãy cảnh giác với các cáp kết nối giữa các bảng.

  • Board-to-board

Bước 5:

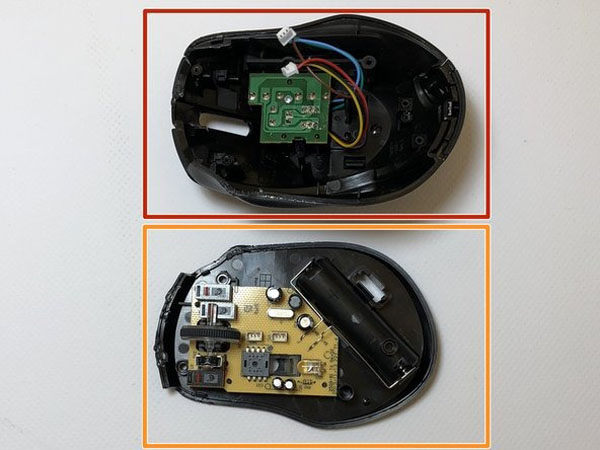

• Ngắt kết nối cáp nối với nhau bằng cách siết chặt các cạnh của các ổ cắm trên đế.

  • Hàng đầu

  • Căn cứ

Bước 6:

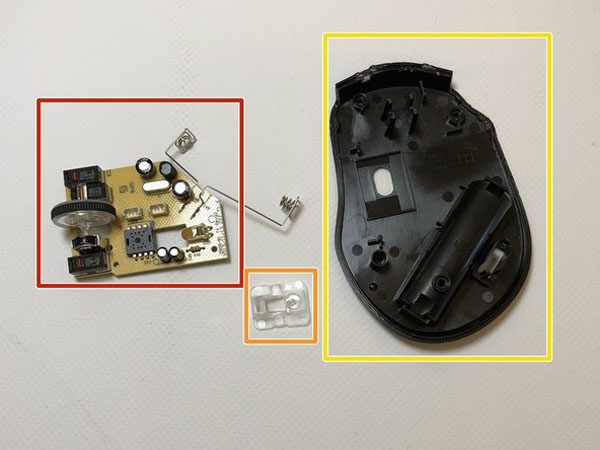

• Tách dây kết nối pin ra khỏi khung cơ sở và tháo bo mạch cơ sở và ống kính quang học.

  • Bảng mạch cơ sở

  • Ống kính quang học

  • Khung cơ sở

Bước 7:

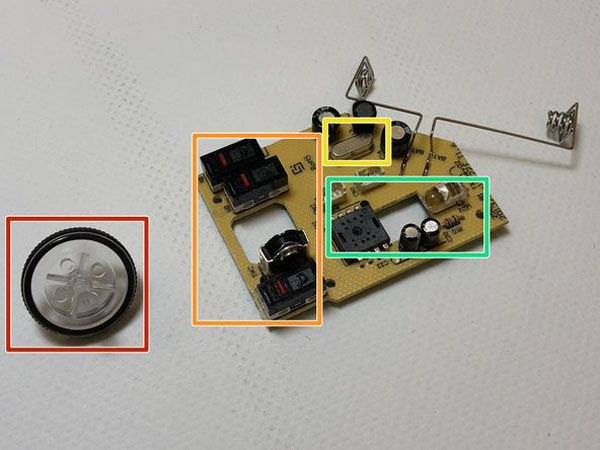

• Tháo bánh xe cuộn.

  • Bánh xe cuộn

  • Từ trên xuống dưới: nhấp chuột phải, nhấp chuột, mã hóa bánh xe và bộ truyền động nhấp chuột trái

  • Bộ tạo dao động tinh thể (12 MHz)

  • Từ trái sang phải: máy thu quang và đèn LED đỏ

Bước 8:

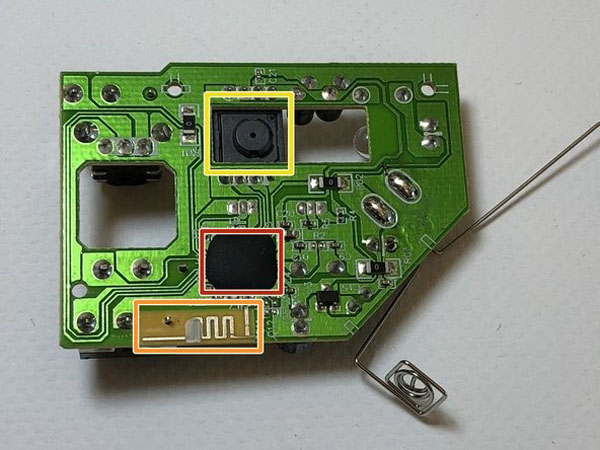

• Mặt dưới của bảng mạch cơ sở.

  • Vi điều khiển (phủ epoxy)

  • Ăng ten Bluetooth

  • Máy thu quang (phía dưới)

Bước 9:

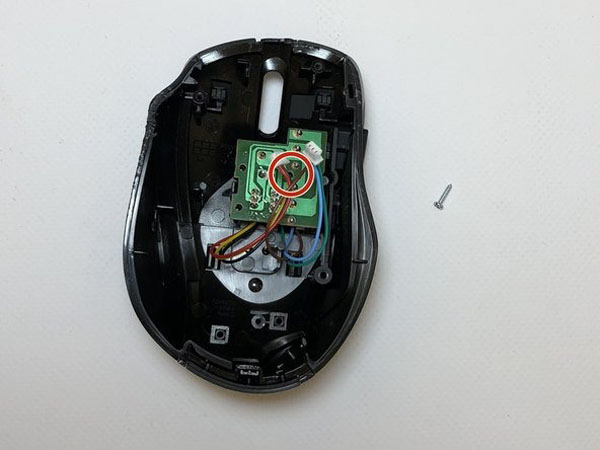

• Tháo vít từ trung tâm của bảng mạch hàng đầu.

  • Vị trí vít

Bước 10:

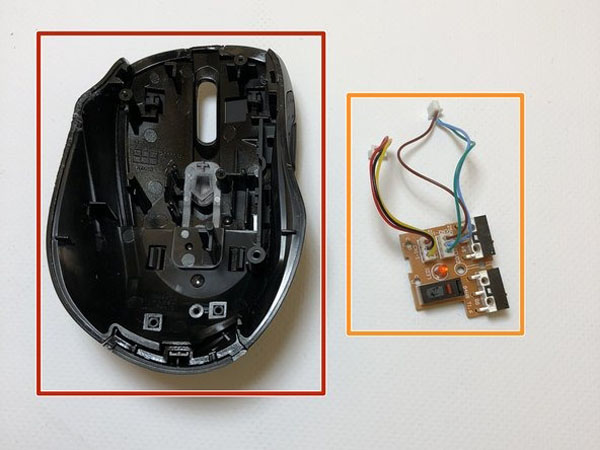

• Bảng mạch riêng biệt từ khung đầu.

  • Khung xe hàng đầu

  • Bảng mạch hàng đầu

Bước 11:

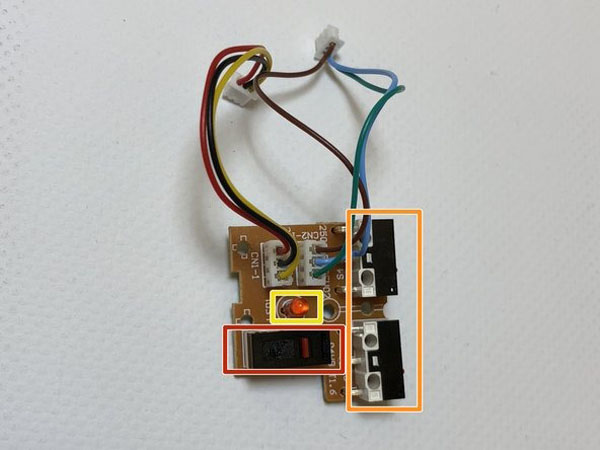

• Nút chọn chế độ

• Nút bên

• Đèn báo trạng thái LED
