Có một tiếng vang ở đây? Có vẻ như Alexa đang nói chuyện với chúng tôi từ rất nhiều thiết bị. Echo Show mới bổ sung một màn hình để mang đến nhiều Alexa hơn nữa, và bây giờ cô ấy quan sát bạn trong khi cô ấy lắng nghe. Rùng mình? Có lẽ. Một chút đáng yêu? Được rồi, một chút. Này Alexa, hãy thả mình vào một giọt nước mắt khác!

Bạn muốn xem những giọt nước mắt của chúng tôi trước bất cứ ai khác? Tất nhiên rồi! Đăng ký danh sách tin tức của chúng tôi ở đây và nhận thông tin chi tiết được gửi đến hộp thư đến của bạn trước bất kỳ ai khác.

Và nếu bạn không thể có đủ thông tin chi tiết, đây là nơi để nhận thêm: Theo dõi chúng tôi trên Facebook , Instagram hoặc Twitter để biết tin tức mới nhất.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Amazon Echo Show của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

  • Hãy xem liệu Echo mới nhất của Amazon có thể cho chúng ta thấy điều gì đó tốt không. Dưới đây là thông số kỹ thuật:

    • Màn hình cảm ứng 7 inch độ phân giải 1024 × 600

    • Loa stereo 2 inch

    • Bộ xử lý Intel Atom x5-Z8350 (bộ nhớ cache 2M, tốc độ lên tới 1,92 GHz)

    • Camera trước 5 MP

    • Mảng 8 micro

Bước 2:

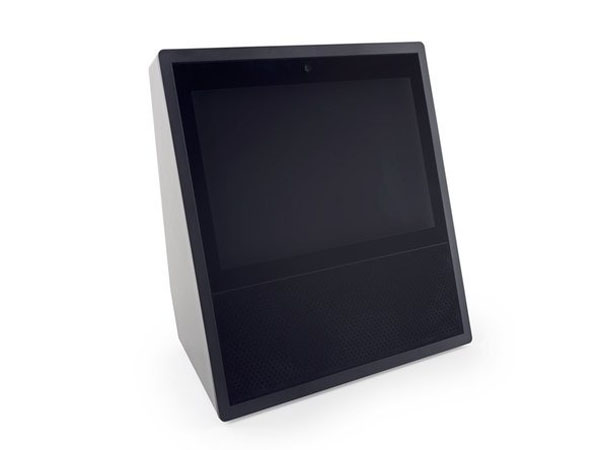

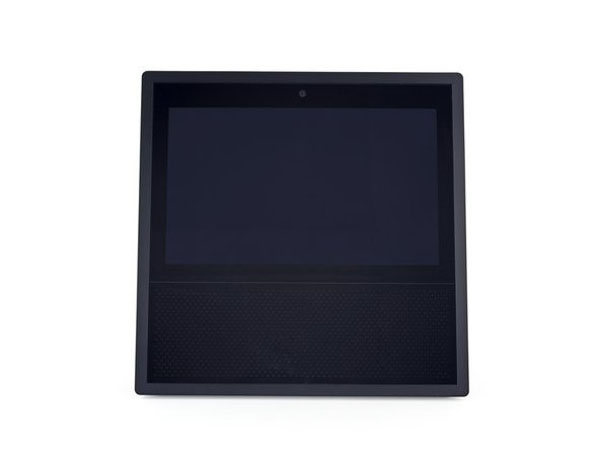

  • Ngôi sao của Show là màn hình cảm ứng 7 inch, 1024 × 600.

    • Mật độ điểm ảnh 170 PPI đó có vẻ hơi thấp theo tiêu chuẩn ngày nay, nhưng không quá tệ khi xem xét Amazon hy vọng bạn sẽ sử dụng thiết bị này từ nửa phòng.

    • Hoặc có lẽ họ chỉ cần loại bỏ một số màn hìnhFire Tablet …

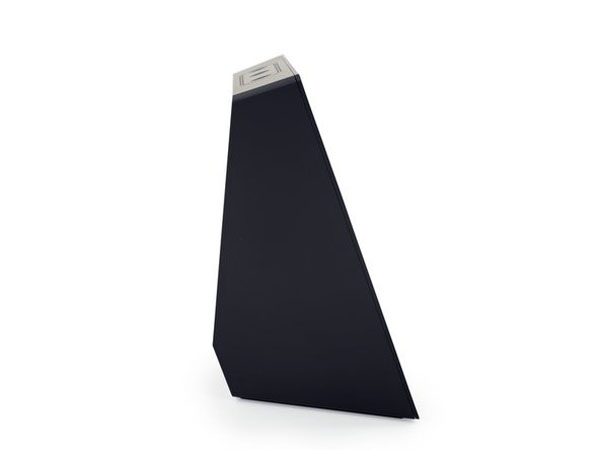

  • Mặt sau và mặt trên của Show chia sẻ một số điểm tương đồng với các thiết bị Echo cũ: nút bật / tắt âm lượng / micrô / camera vật lý.

  • Trong một sự khởi đầu hoang dã từ các hình dạng Echo hình trụ của ngày xưa, Show trông gần giống với một cái gì đó từ Star Trek .

    • Và một chút như Chumby . Tất cả các bạn đều nhớ Chumby, phải không?

Bước 3:

Bước 4:

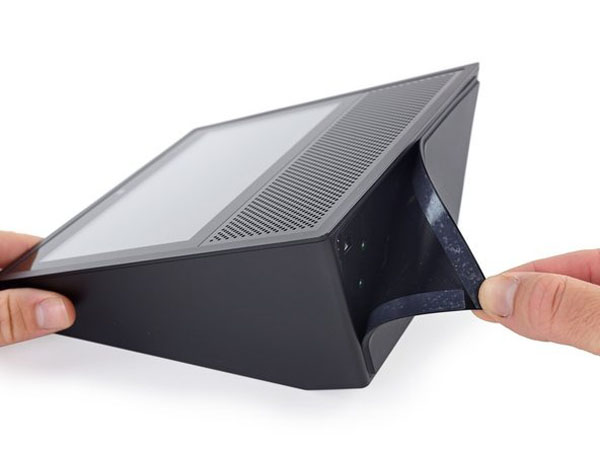

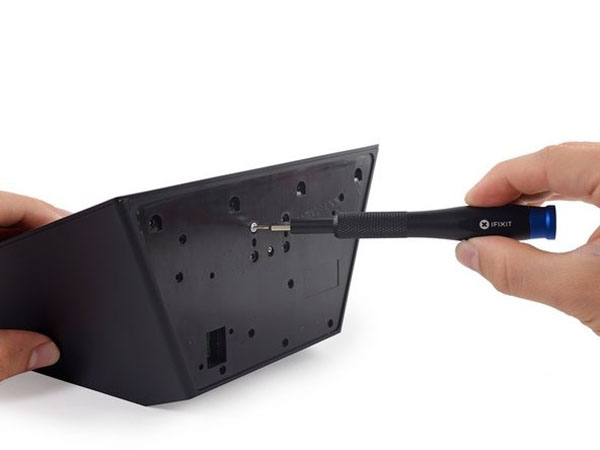

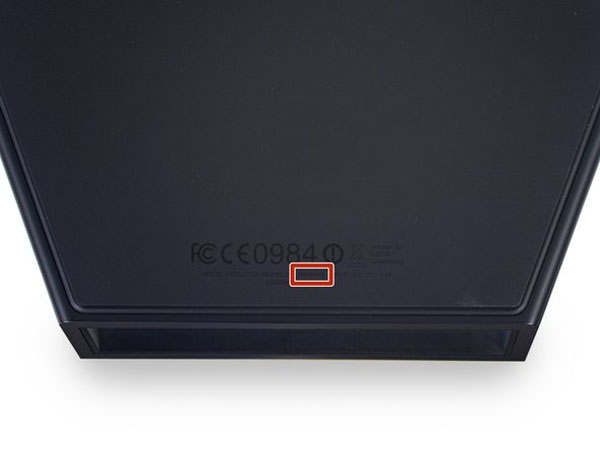

  • Vì vậy, giống như hầu hết các thiết bị Echo, chúng tôi bắt đầu từ phía dưới. Sau khi lột chân cao su được dán, chúng tôi theo dõi một số ốc vít Torx …

  • Nhưng với tất cả các ốc vít được gửi đi, hiện tại không có đường nối nào mà chúng ta dường như… bị vặn …

  • Chúng tôi ngay lập tức săn lùng các điểm xâm nhập mới.

Bước 5:

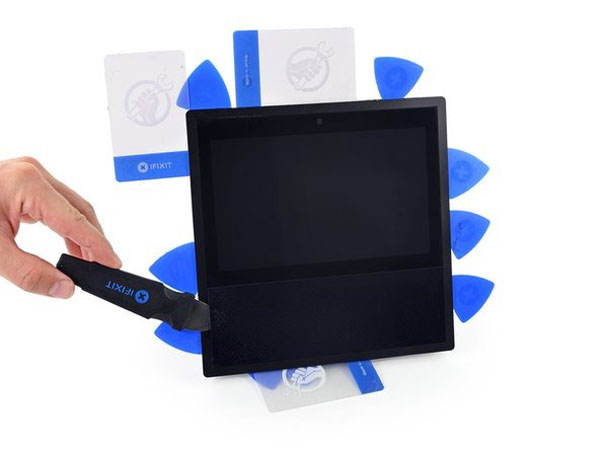

  • Không có bất kỳ hành động nào trên bàn chân, chúng tôi bắt đầu cạy xung quanh màn hình.

    • Và sau đó chúng tôi tiếp tục tò mò.

    • … và tò mò …

  • Hóa ra vô số ốc vít ở phía dưới là một màu đỏ cá trích xanh lá cây lưới tản nhiệt loa là điểm xâm nhập thực sự.

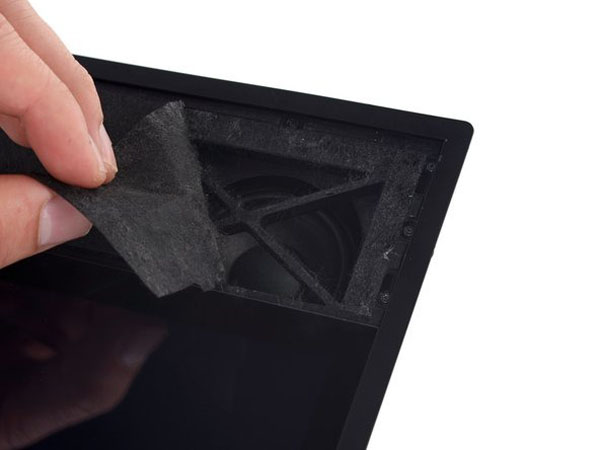

  • Nằm gọn dưới lưới tản nhiệt, chúng tôi tìm thấy một số loại vải làm giảm âm thanh (giống như những thứ được cuộn quanh Echo ban đầu ) và một số ốc vít khác.

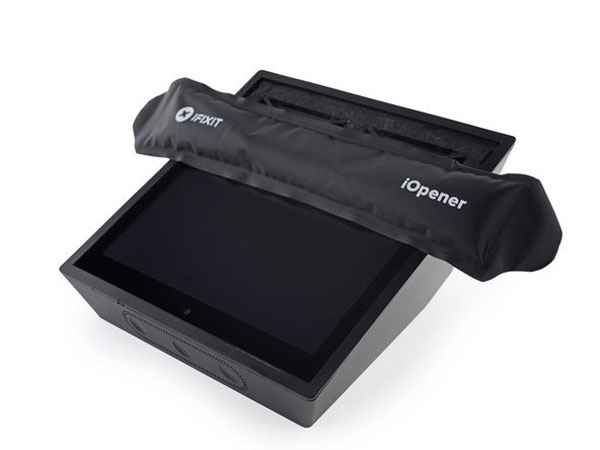

  • Nhưng vẫn không có xúc xắc loại bỏ bảng điều khiển phía trước thời gian để làm việc trên những gì trông giống như số hóa. iOpener , tham gia!

Bước 6:

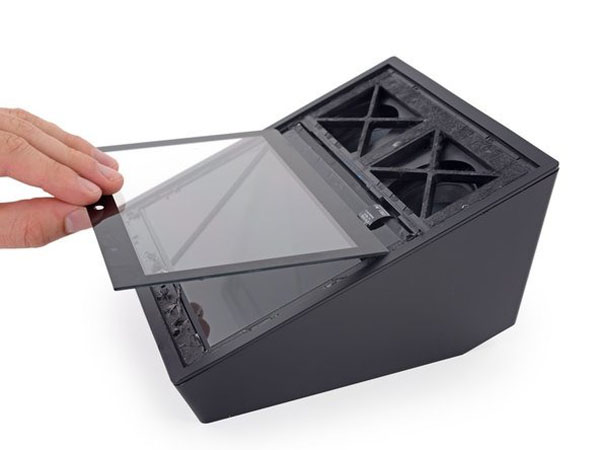

  • Chúng tôi nâng bộ số hóa để tiết lộ … nhiều ốc vít dưới khung! Không có gì đáng ngạc nhiên, cáp số hóa biến mất vào khung, giữ cho bộ số hóa bị giam cầm.

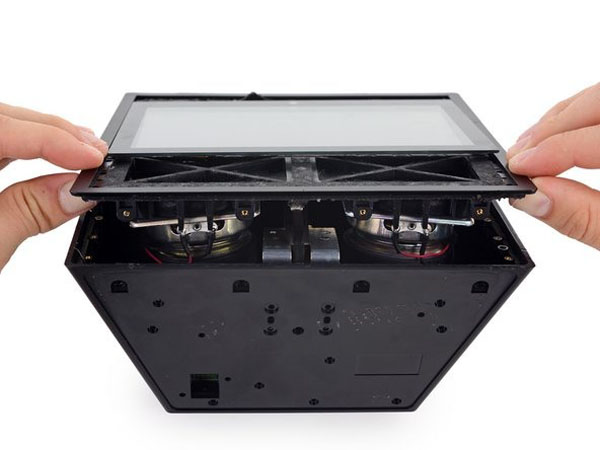

  • May mắn thay, chúng ta có thể giải phóng khung hình phía trước, theo đó Amazon đã giấu một số loa khổng lồ.

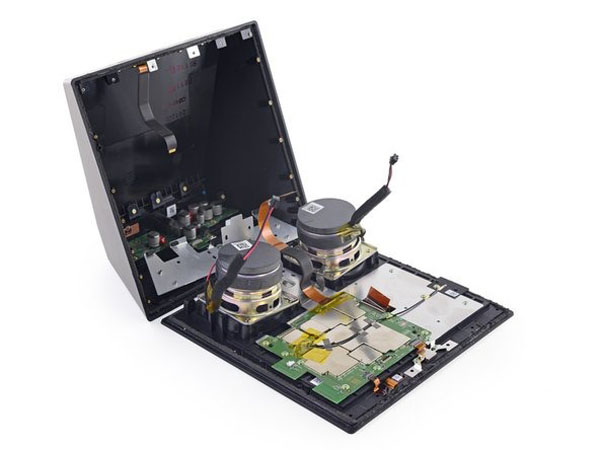

  • Công việc khó khăn của chúng tôi và loại bỏ vít sớm trả hết! Cuối cùng, chúng ta có thể thấy những gì Echo này phải thể hiện cho chính nó.

Bước 7:

  • Hình thức mới của Alexa rất mạnh mẽ. Mạnh mẽ như thế nào? Chà, bộ điều hợp treo tường tạo ra 15.0 VDC ở mức 1.4 A, nghĩa là có 21 W lái Alexa …

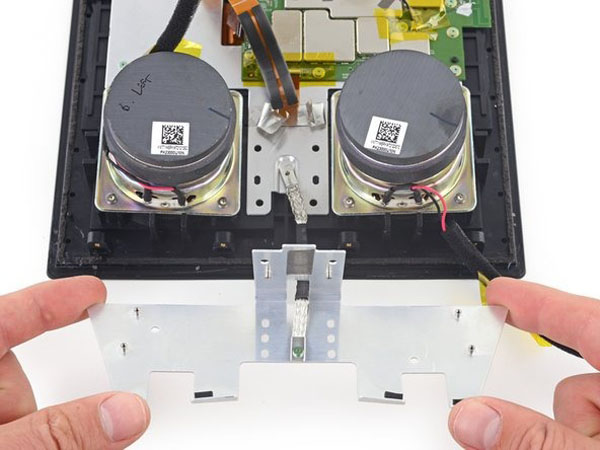

  • Ai đó cần phải kéo Alexa trở lại trái đất , và may mắn thay, chúng tôi phát hiện ra một sợi cáp bện dày đặc nối đất cho Show.

    • 1.4 A không phải là một dòng điện nhỏ và cáp nối đất là một giải pháp linh hoạt để đưa chân của Alexa trở lại mặt đất. Nó cũng có diện tích bề mặt lớn, có thể lấy và hạ tầng EMI.

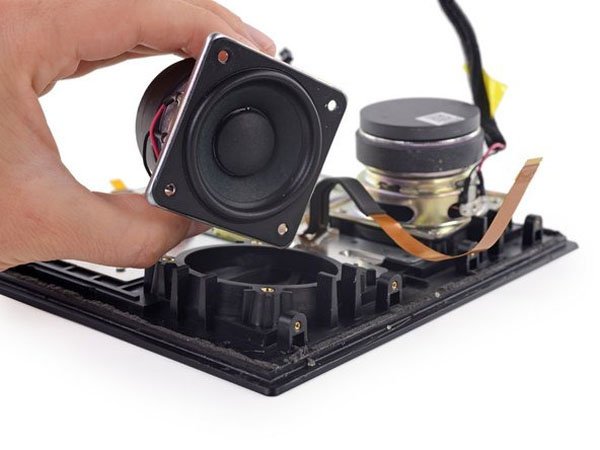

  • Nước trái cây đó đang đi đâu đó, và có vẻ như những chiếc loa được nâng cấp đó đang khát.

Bước 8:

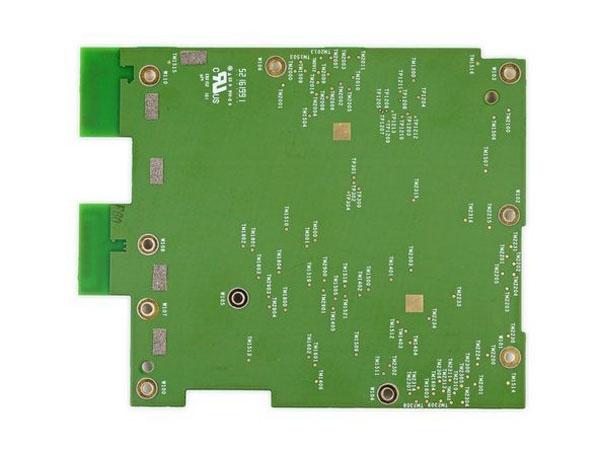

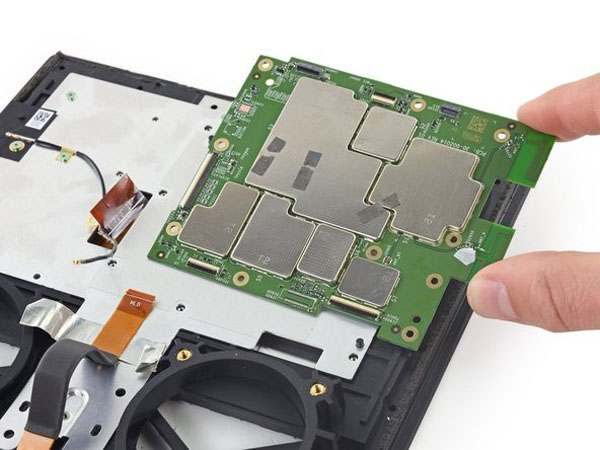

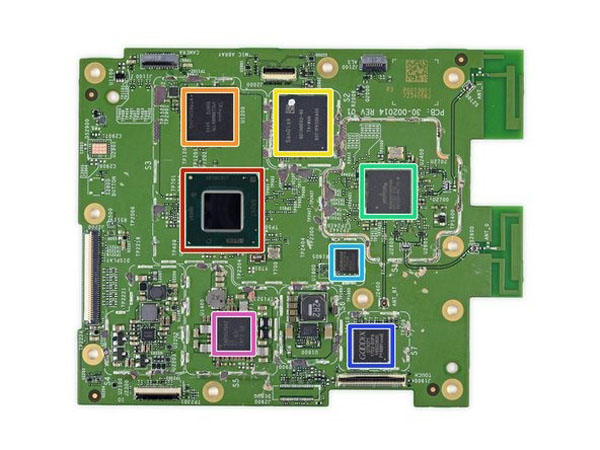

  • Ra đến bảng chính, giấu các con chip của nó dưới một trò chơi ghép hình khó hiểu của khiên EMI .Sau khi chúng tôi bật nắp, đã đến lúc Hiển thị và nói:

    • Bộ xử lý Intel SR2KT Atom x5-Z8350 (Bộ nhớ cache 2M, tối đa 1,92 GHz)

    • SKHynix H9CCNNNBKTML RAM 2 GB

    • Sandisk SDIN9DS2-8G Ổ đĩa flash nhúng 8 GB NAND

    • Broadcom / Cypress BCM43570KFFBG 5G Wi-Fi IEEE 802.11ac 2 × 2 MAC / baseband / radio tích hợp Bluetooth 4.1 và EDR

    • Bộ nhớ flash nối tiếp Winbond 25Q16FW1.8V 16 Mb

    • Bộ điều khiển cảm ứng điện dung GoodixGT9271 10 điểm

    • SND9039A2 PMIC

Bước 9:

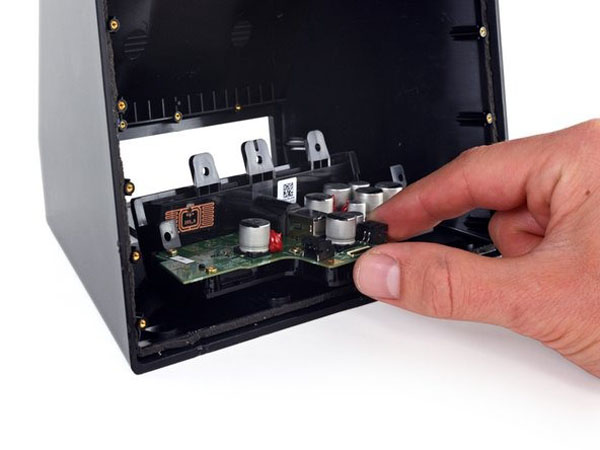

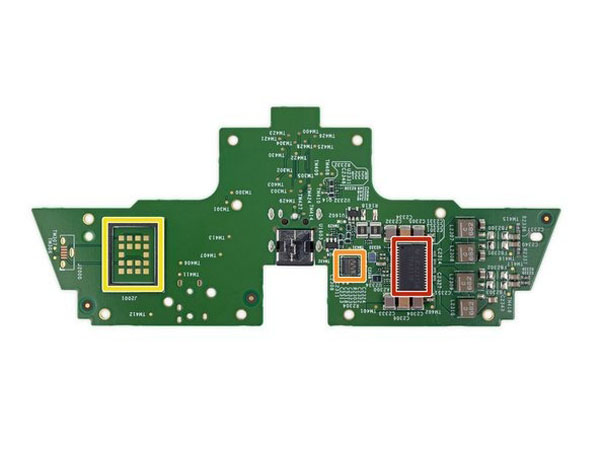

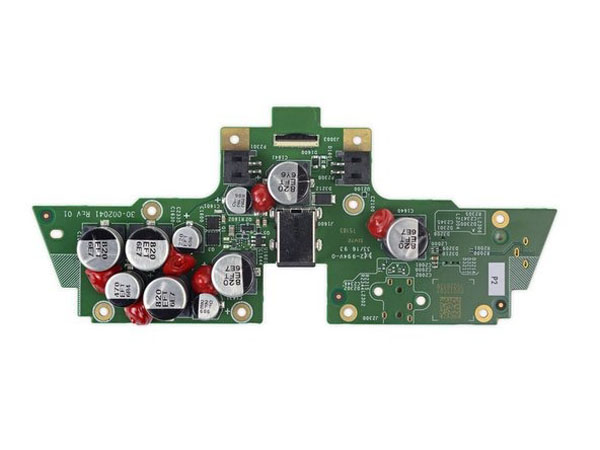

  • Tiếp theo chúng ta sẽ bật ra bảng cung cấp điện.Chúng tôi đối phó với rất nhiều thiết bị di động, thật là mới lạ khi thấy anh chàng nhỏ bé này.

  • Trông giống như một bữa tiệc với một số lon và một số chip:

    • Bộ khuếch đại âm thanh loại D âm thanh nổi 30-W (BTL) của Texas Cụ TPA3118

    • Bộ giải mã cực thấp Wolfson WM8904G cho các ứng dụng âm thanh di động

  • Ngoài ra còn có một loạt các địa chỉ liên lạc (có thể truy cập thông qua chân cao su của Show), có khả năng cho mục đích thử nghiệm.

Bước 10:

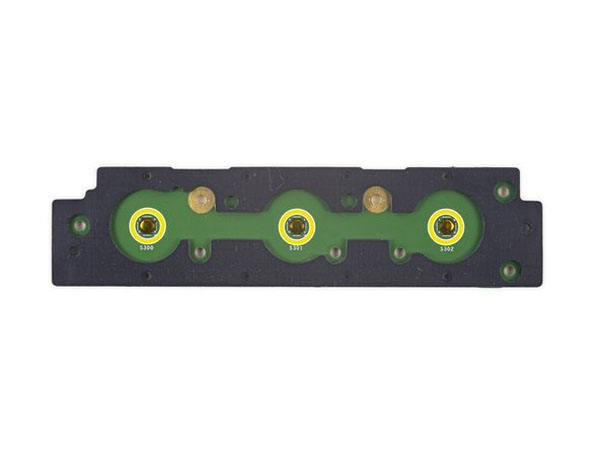

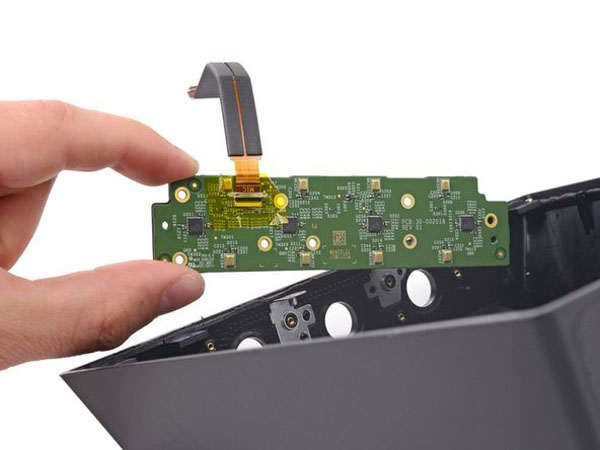

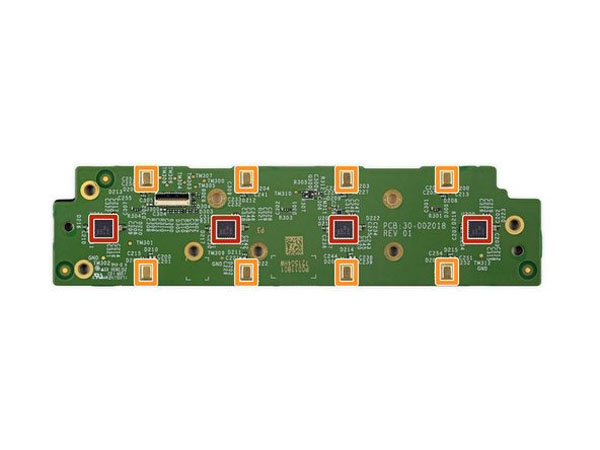

  • Chúng tôi kéo bảng cuối cùng từ đầu Chương trình và tìm các nút phần cứng có thể mong đợi, nhiều micrô và một số ADC để chuyển giọng nói của bạn từ micrô sang CPU:

    • Bộ dụng cụ âm thanh nổi công suất thấpTLV320ADC3101 92 dB SNR (x4) như được thấy trong Echo và Echo Dot

    • Micrô (x8)

    • Chuyển đổi (x3)

  • Sự thật thú vị: tất cả băng keo bọt biển đó đều giảm thiểu tiếng ồn rung để Alexa vẫn có cơ hội nghe bạn trong các buổi nhạc lớn.

Bước 11:

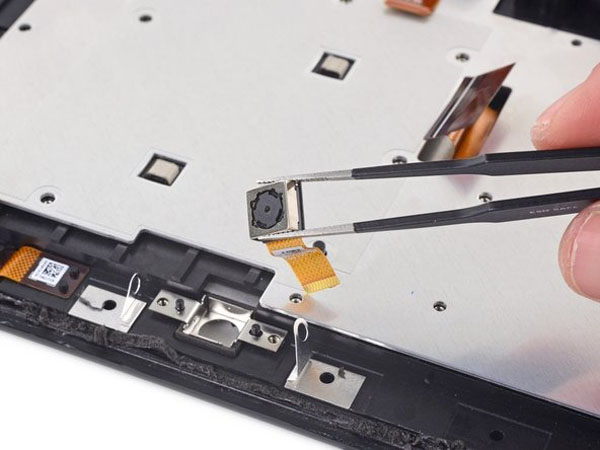

  • Chuyển sự chú ý của chúng tôi sang phần “hiển thị” của Chương trình, chúng tôi dễ dàng thu được 5 megapixel gián điệp máy ảnh từ cụm màn hình (sau khi bẻ cong một khung ra khỏi đường).

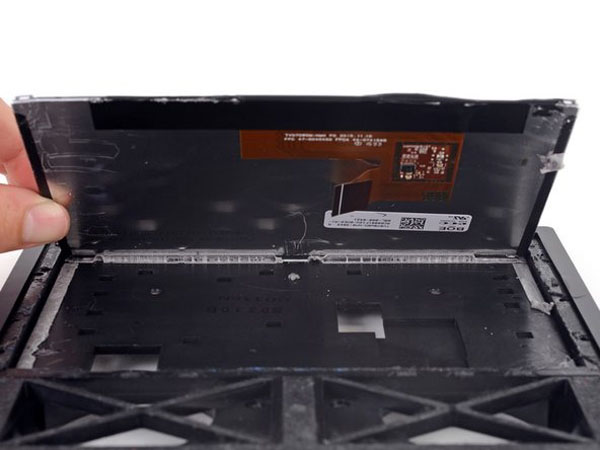

  • Màn hình hiển thị là một vấn đề khác. Nó được bảo vệ bởi một số băng xốp cực kỳ khó khăn mà về cơ bản đòi hỏi bạn phải phá vỡ màn hình thay vì nhấc nó ra. Vì vậy, đầu tiên chúng tôi đã làmtrước , sau đó sau.

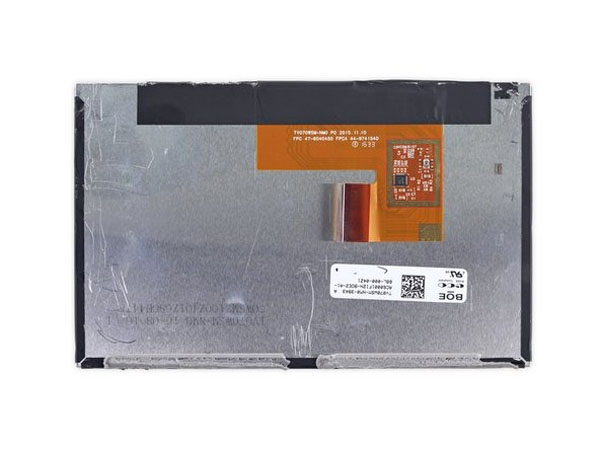

  • Bảng điều khiển là model TV070WSM-NMO, được sản xuất bởi BOE.

    • Chúng tôi hy vọng một nửa rằng màn hình này sẽ được mượn trực tiếp từ Kindle Fire được mô tả tương tự, nhưng nó không phải là màn hình mà chúng tôi đã thấy trước đây.

Bước 12:

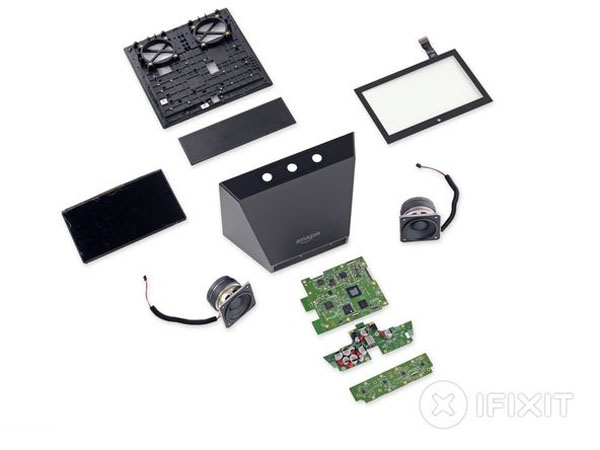

  • Show bây giờ là một hang động trống rỗng, vang vọng, các thành phần của nó nằm trần. Đã được miễn phí!

  • tl; dr: Amazon muốn có nhiều dữ liệu nhất có thể.Giải pháp của họ là làm cho các sản phẩm giá rẻ quá tiện lợi không sử dụng, sau đó bắt đầu tiếp thu những từ khóa đó. Tận hưởng sự tiện lợi, nhưng hãy nhớ rằng bạn là sản phẩm. Ồ, và đừng đụng cái này khỏi quầy bếp hoặc đó là màn cửa trong Chương trình này.

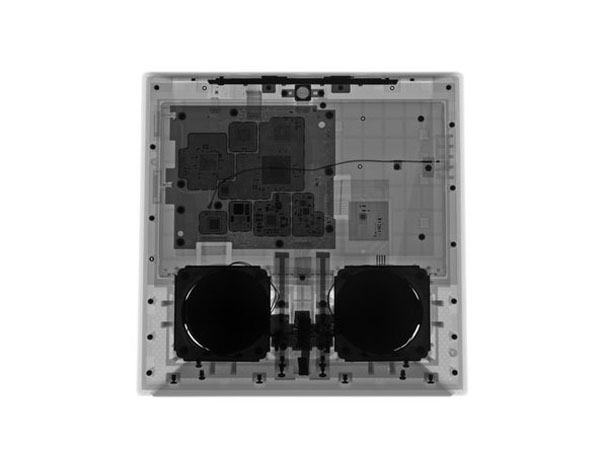

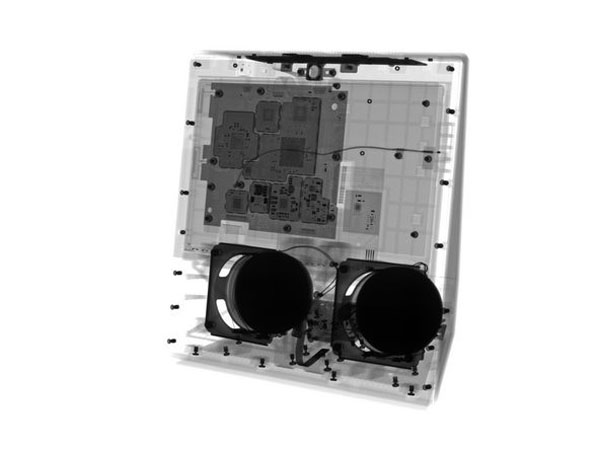

  • Một lần nữa, cảm ơn những người bạn siêu cường của chúng tôi tại Creative Electron đã giúp chúng tôi nhìn thấy sự vô hình!
