Playdate Hướng dẫn tháo lắp

Bước 1: Playdate Teardown

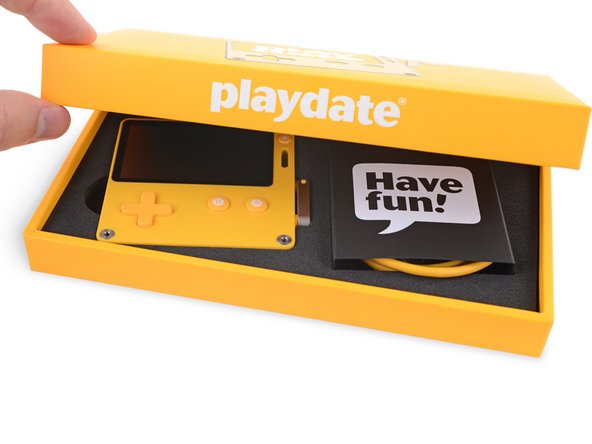

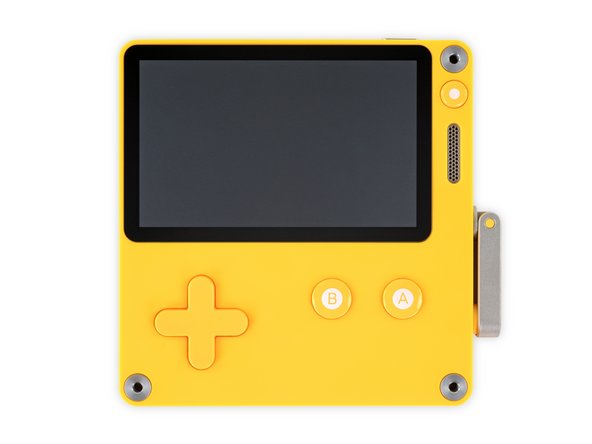

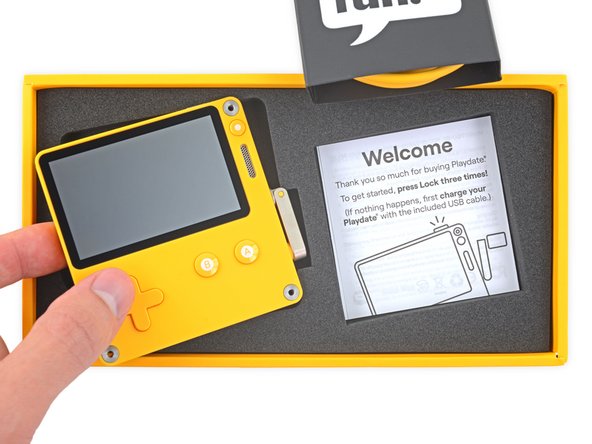

• Một số thông số kỹ thuật cho bạn trong khi chúng tôi mở hộp:
• Màu đỏ: Màn hình có độ phân giải cực cao (400 × 240) — 2,7 inch ở 173 ppi
• Màu cam: CPU ARM Cortex-M7F 180 MHz
• Màu vàng: 16 MB bộ nhớ tích hợp
• Màu xanh lá: Bộ nhớ flash 4 GB
• Màu xanh dương nhạt: Wi-Fi 2,4 GHz (b / g / n), Bluetooth 4.2, USB-C, giắc cắm tai nghe
• Màu xanh dương đậm: Tay quay cơ học vì sao không
• Rõ ràng là họ đã không đưa ra các thông số kỹ thuật về thứ này – nhưng sau đó, nếu bạn đang ám ảnh về thông số kỹ thuật, bạn đã bỏ lỡ điểm.

Bước 2:

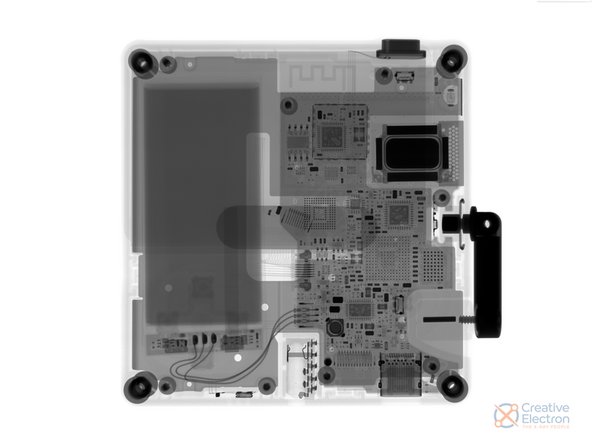

• Như thường lệ, chúng tôi bắt đầu mọi thứ với một tia X thăm dò tốt từ Creative Electron .
• Hình chữ nhật mờ lớn ở bên trái trông giống như một cục pin. Tháp pháo của lâu đài ở trên cùng là một ăng-ten không dây được in ở một số loại. Hình dạng hình chữ nhật tối nên là một cái loa. Tay quay rất dễ phát hiện. Và những chấm nhỏ đó? Bi hàn, cho các chip — quá nhiều chip.
• Về mặt kỹ thuật, điều này cho thấy tất cả mọi thứ bên trong, vậy … công việc của chúng ta đã xong?

Bước 3:

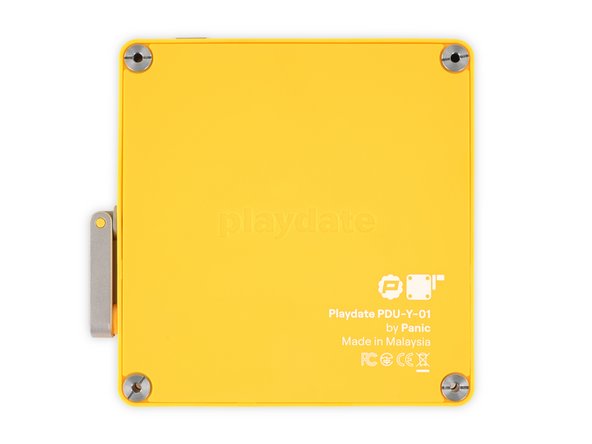

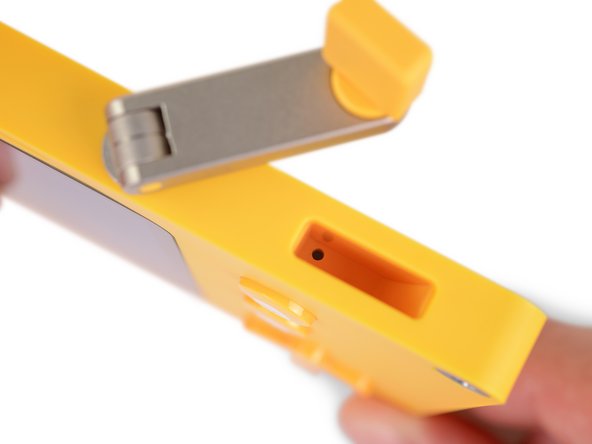

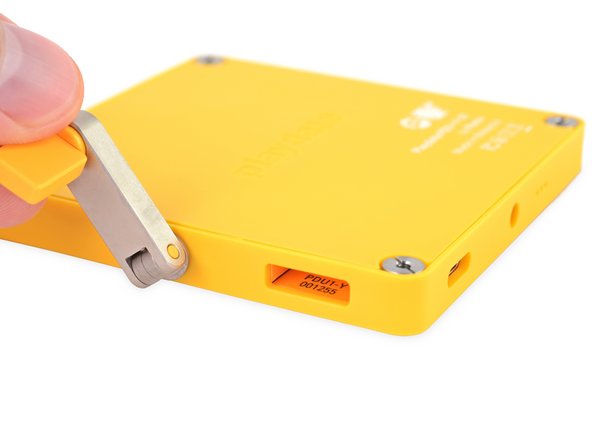

• Bên trong khoang tay cầm: một số thông tin bí mật.
• Số hiệu PDU1-Y — hay là PDU-Y-01 ? Dù bằng cách nào, đó chính xác là những gì chúng tôi mong đợi.
• Số sê-ri của chúng ta là 1255. Ai có 1.254 đơn vị đầu tiên? Không ý kiến.
• Hy vọng rằng họ không nghĩ đến việc tháo nó ra và đưa nó lên internet. Nghiêm túc mà nói, ai sẽ làm điều đó?

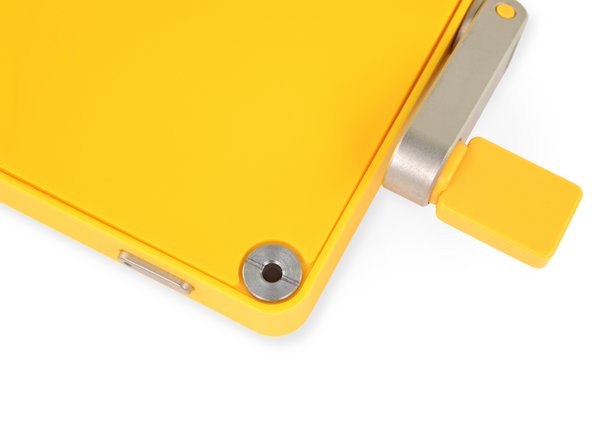

• Trả lời : ai đó không bị đe dọa bởi những chiếc vít đầu phẳng hình bánh rán này. Mmm … bánh rán.
• Hãy chờ đợi trong khi chúng tôi tìm kiếm một chiến lược để mở thứ này. Nếu chúng ta phải ăn hàng chục chiếc bánh rán trong quá trình này, đó là một sự hy sinh mà chúng ta chuẩn bị thực hiện. Điều đó sẽ giúp đỡ? Bằng cách nào đó có.

Bước 4:

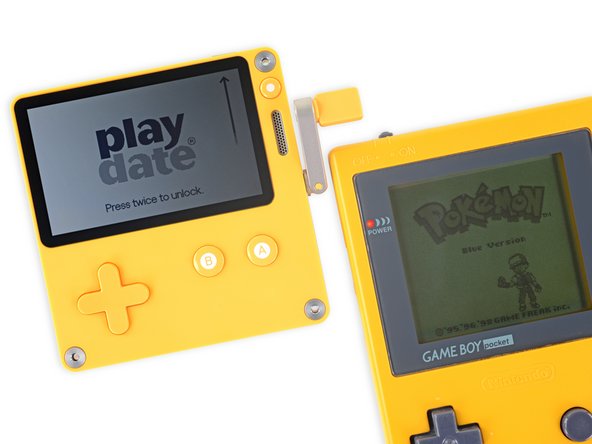

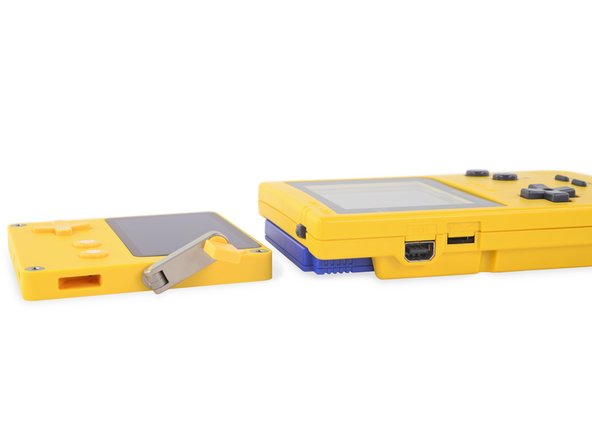

• Bóng râm màu vàng đó … nó có vẻ quen thuộc, bằng cách nào đó.
• Nhanh chóng đi sâu vào ngăn kéo tủ quần áo cũ, và chúng tôi thu hồi giải thưởng 23 tuổi này. Đó là một trận đấu! 1998 , gặp 2021. Đúng là một trận đấu.
• Những thứ không trùng khớp:
• Khối lượng thực — Playdate thắng ở đây một cách dễ dàng. Nó thậm chí là 1/4 kích thước? … nghiêm túc, phải không? Chúng tôi không ở đây để đo lường mọi thứ cho bạn.
• Chất lượng hiển thị — một chiến thắng nữa cho Playdate, với điều kiện rau bina không phải là màu yêu thích của bạn.
• Sự cáu kỉnh — một lần nữa, hãy gật đầu với Playdate.
• Hãy tách nó ra đi , chúng tôi nghe bạn nói. Ngay sau khi chúng tôi hoàn thành món rau chân vịt của mình , bạn sẽ nghe thấy chúng tôi nói. Và sau đó bạn kiên nhẫn chờ đợi phần còn lại của giọt nước mắt. Bên phải? Xin chào?

Bước 5:

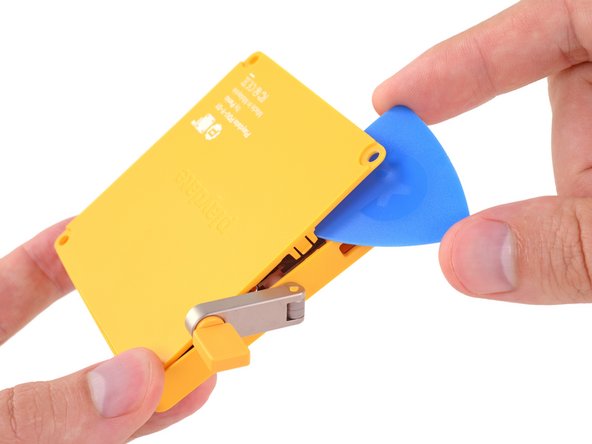

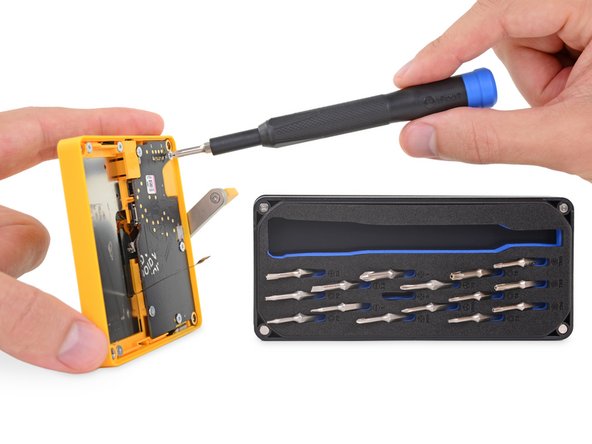

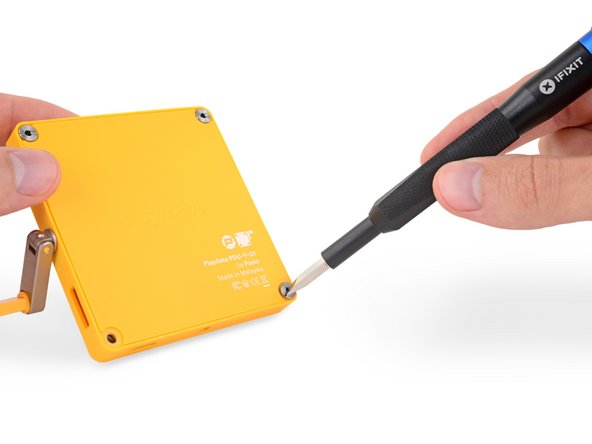

• Trong chúng tôi đi! Chúng tôi lấy trình điều khiển đầu phẳng lớn của chúng tôi cho bảng điều khiển nhỏ nhất này và vặn đi một số ốc vít.
• Tiếp theo, một vài chiếc kẹp nhựa đứng bảo vệ ở điểm vào. Chúng tôi cẩn thận không để bất kỳ nỗi nhớ quý giá nào thoát ra trong khi chúng tôi thực hiện lựa chọn mở đầu của mình.

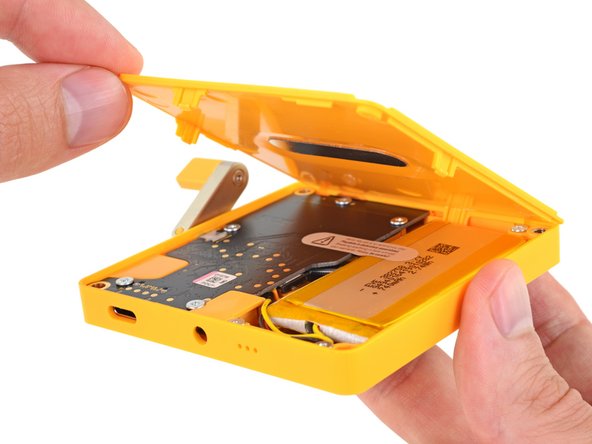

• Đầu tiên nhìn vào bên trong cho thấy: Sự ngăn nắp. Độ vàng. Và một pin dễ tiếp cận, hay còn gọi là sửa chữa hạnh phúc.

Bước 6:

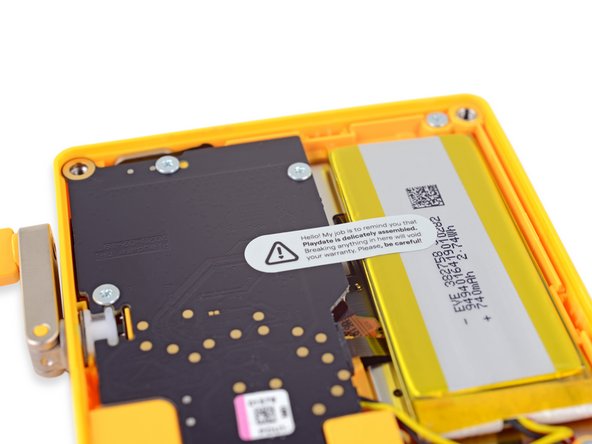

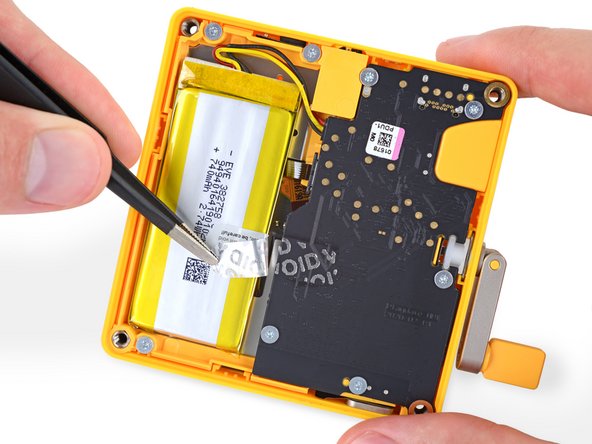

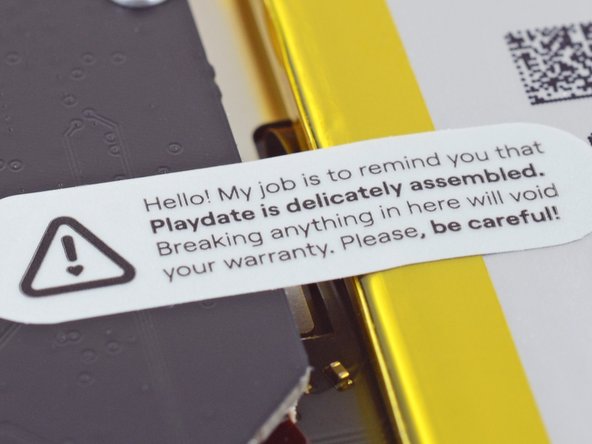

• Chờ đã — có một số loại nhãn dán bảo hành bảo vệ pin này.
• Thu phóng và nâng cao?
• Ồ, khoan đã: vi phạm bảo hành của bạn, không chỉ đơn giản là mở . Xin kính chào quý ngài Magnuson và Moss , và chúng tôi tiếp tục — một cách cẩn thận.

Bước 7:

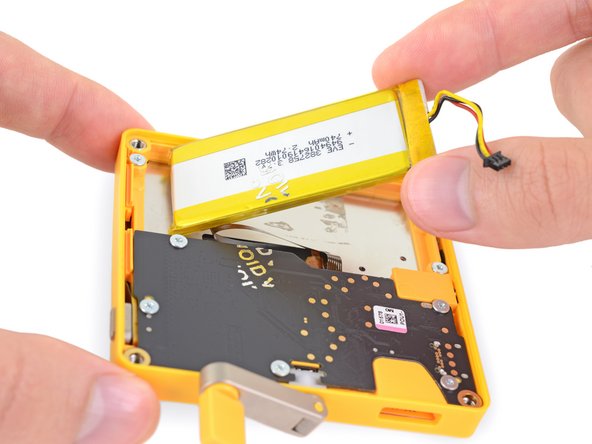

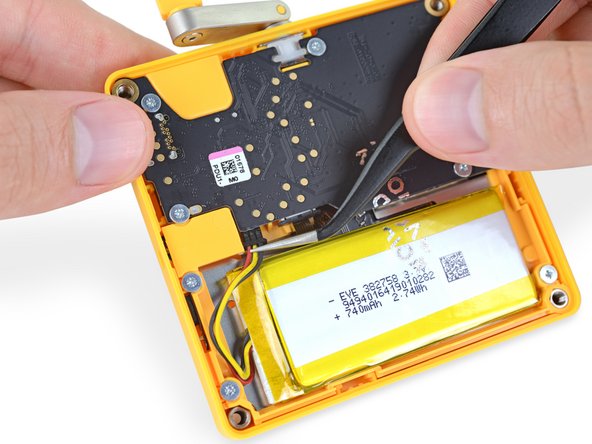

• Khả năng tháo pin: 8.5 / 10, hầu hết là dễ dàng. Chỉ cần đảm bảo rằng bạn không chọc vào bất cứ thứ gì dễ cháy bằng nhíp.
• Pin của chính nó đã được dán nhẹ xuống. Hãy thuyết phục, nhưng đừng làm cho nó tức giận.

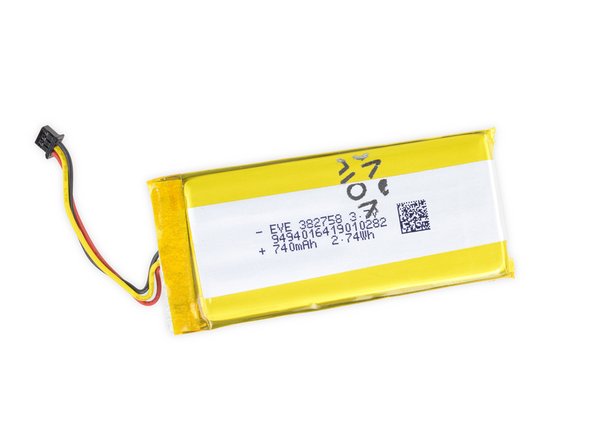

• Thông số pin? Nó có xung nhịp 2,74 Wh (740 mAh @ 3,7V).
• Đó là khoảng 25% dung lượng của iPhone 12 , hoặc:
• 1,9% pin ô tô nhỏ ( loại )
• Bên trong phạm vi loại pin AA “đa năng” mà Game Boys sử dụng để chơi thể thao
• Hiệu suất gần bằng pin khoai tây 500 pound từng được lái quanh Portland, Ore .

Bước 8:

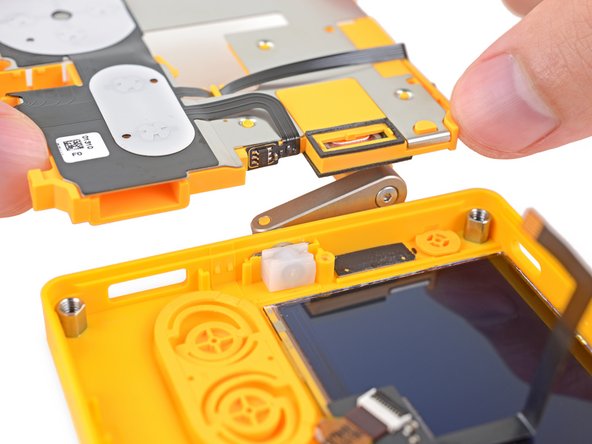

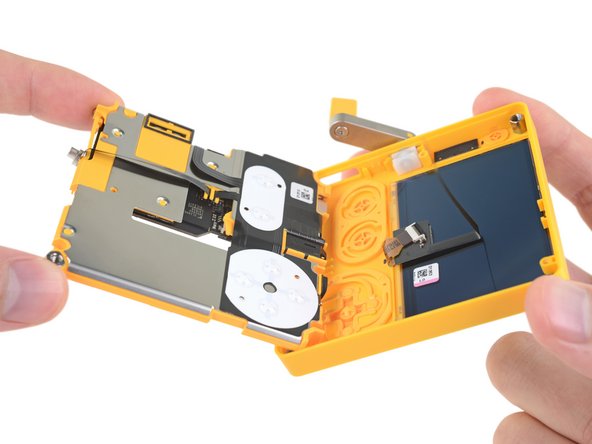

• Với Bộ trình điều khiển Minnow tối giản của chúng tôi được áp dụng cho một thiết bị tối giản, chúng tôi tách biệt khá nhiều mọi thứ khỏi khá nhiều thứ khác .
• Cả màn hình và tay quay đều được bố trí thoải mái trong hộp phía trước, cùng với một số nắp nút.

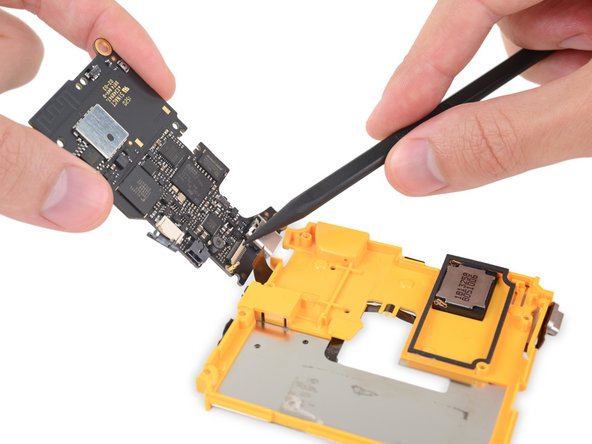

• Mọi thứ khác chỉ lật ra, miễn là bạn khéo léo với một chiếc spudger và có thể thuyết phục một vài dây cáp ruy băng nhỏ để sang một bên.
• Và ở đây chúng ta có một cái nhìn sớm về cách tay quay hoạt động. Không có bánh răng! Không có chuyện vui! Chỉ là một cảm biến hiệu ứng Hall đơn giản đẹp mắt và một … thứ … được bọc trong nhựa trắng. Quan trọng? Chúng ta sẽ thấy.

Bước 9:

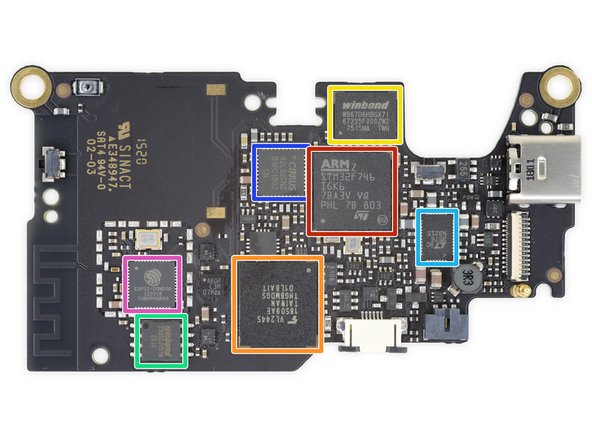

• Nhiều hành động quay cuồng hơn trong một phút, nhưng trước tiên: Hãy xem điều gì tạo ra sức mạnh cho phần chơi game có thể bỏ túi này. Mặt ẩn của bảng chứa:
• Màu đỏ: STMicroelectronics STM32F746IGK6 , một SoC dựa trên ARM Cortex-M7
• Màu cam: 4 GB bộ nhớ flash Kioxia (trước đây là Toshiba) THGBMDG5D1LBAIT eMMC NAND flash
• Màu vàng: 128 Mb Winbond W967D6HBG SRAM công suất thấp
• Màu xanh lá: 32 Mb bộ nhớ flash NOR nối tiếp Winbond W25Q32JV
• Màu xanh dương nhạt: Thiết bị tương tự (trước đây là Linear Techology) IC quản lý nguồn LTC3576
• Màu xanh dương đậm: Bộ giải mã âm thanh Cirrus Logic CS42L52 với bộ khuếch đại tai nghe / loa
• Màu tím: Hệ thống Espressif ESP32-D0WDQ6 Wi-Fi và Bluetooth SoC

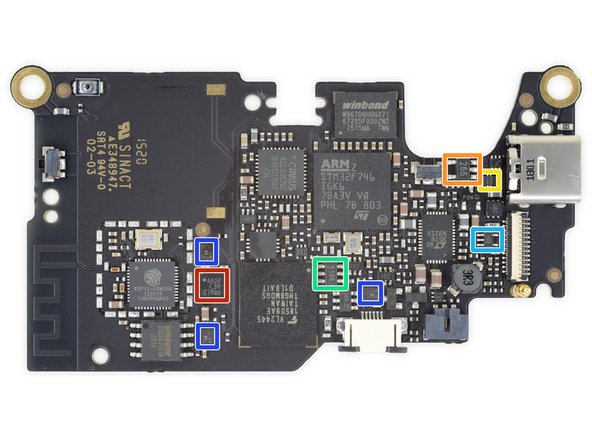

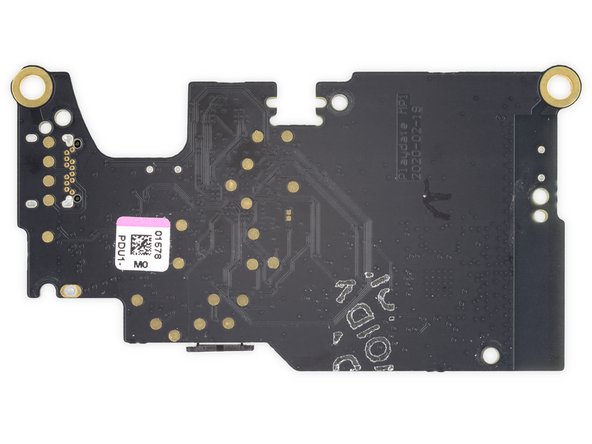

Bước 10:

• Bảng nhỏ này đã được đóng gói đầy, vì vậy chúng ta hãy tiếp tục!
• Màu đỏ: Máy đo gia tốc MEMS 3 trục STMicroelectronics LIS3DH
• Màu cam: Công tắc hiệu ứng Hall Allegro Microelectronics A1266
• Màu vàng: BẬT bộ điều khiển USB Type-C bán dẫn FUSB301TMX
• Màu xanh lá: Texas Instruments REG710NA-5 Máy bơm sạc tăng cường 60 mA
• Màu xanh dương nhạt: Bộ vi mạch (trước đây là Micrel) MIC5365-3.3YC5 Bộ điều chỉnh LDO 150 mA / 3.3 V
• Màu xanh dương đậm: Bộ dịch mức điện áp NXP Semiconductor NTB0104

Bước 11:

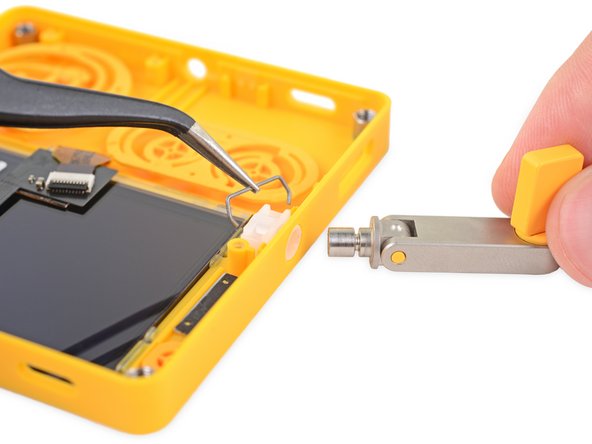

• Đã đến lúc kéo chốt trên tay quay này.
• Ra nó đến. Có một nam châm hình trụ được nhúng trong trục. Khi nó quay, từ trường quay chạm vào cảm biến hiệu ứng Hall nói trên , kích hoạt … thứ gì đó, trong trò chơi của bạn.
• Một điều mà tay quay này sẽ không làm được? Trôi . Không có cần gạt nước hoặc lò xo hoặc bề mặt cảm biến bị mòn. Bản thân thiết kế là sự đơn giản. Bạn thậm chí có thể nói rằng … không có kẻ cáu kỉnh.
• Cảm biến hiệu ứng Hall được sử dụng ở đây là Infineon TLV493D-A1B6

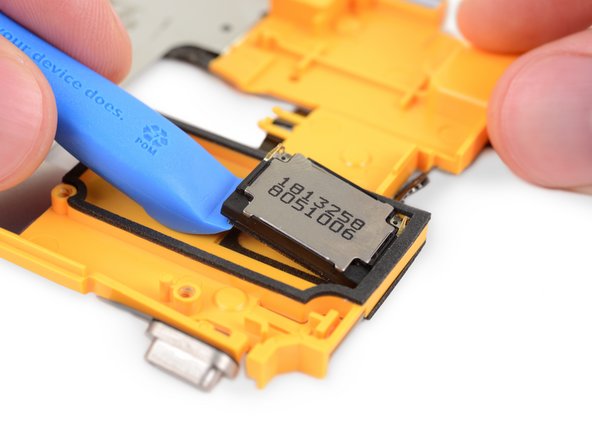

• Ở những nơi khác ở mặt trước, loa đơn âm nhỏ được gắn vào vị trí. Khá dễ dàng để loại bỏ, nhưng sẽ khá phức tạp để làm lại và thay thế.

Bước 12:

• Đây là nơi nỗ lực tháo gỡ của chúng tôi được nâng cao.

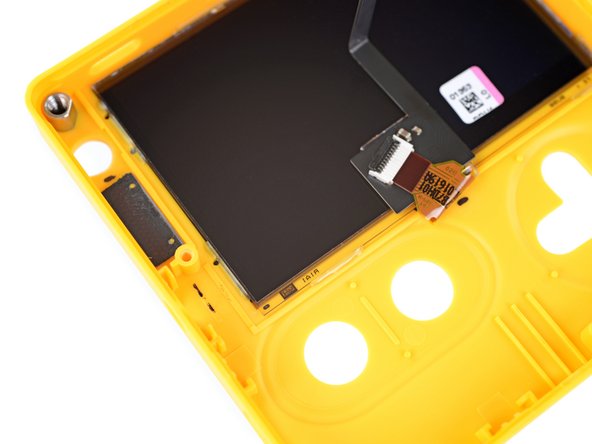

• Màn hình — được đồn đại là Màn hình LCD bộ nhớ sắc nét — có vẻ như được dán chắc chắn vào nửa trước của vỏ nhựa. Nếu bạn cần thay thế màn hình của mình, có thể bạn sẽ cần một mặt nhựa hoàn toàn mới — chúng tôi không tự tin có thể tách màn hình mà không phá hủy nó. Có lẽ không đắt, nhưng không phải là lý tưởng.

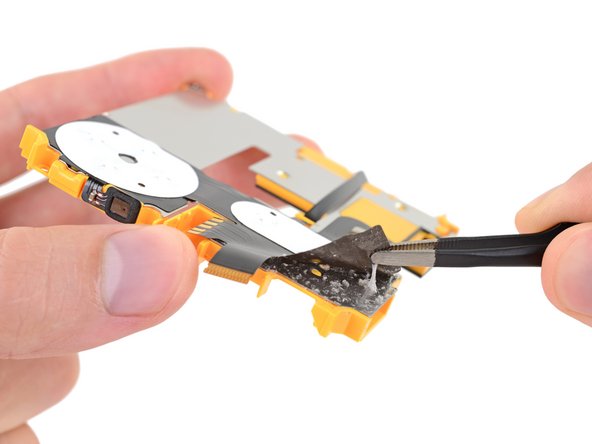

• Trong khi đó, các nút và các I / O khác nhau sống trên mạch in linh hoạt trải dài này, được dán vào khung giữa. Chúng tôi bắt đầu tách nó ra trước khi nhận ra rằng đây không phải là một ý tưởng tốt hoặc có thể đảo ngược.

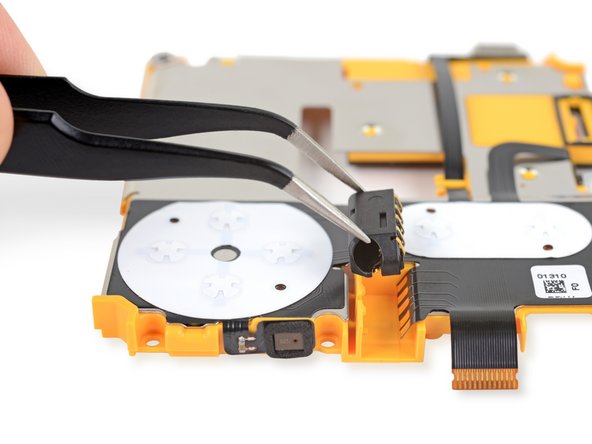

• Một khổng lồ sáng tại chỗ, tuy nhiên, là jack cắm tai nghe mô-đun này 100%. Đó có được coi là retro bây giờ không? Dù thế nào đi nữa, chúng tôi là những người hâm mộ lớn.
• Bạn cũng có thể tìm thấy micrô Knowles SPH1642HT5H-1 MEMS gần giắc cắm tai nghe!

Bước 13:

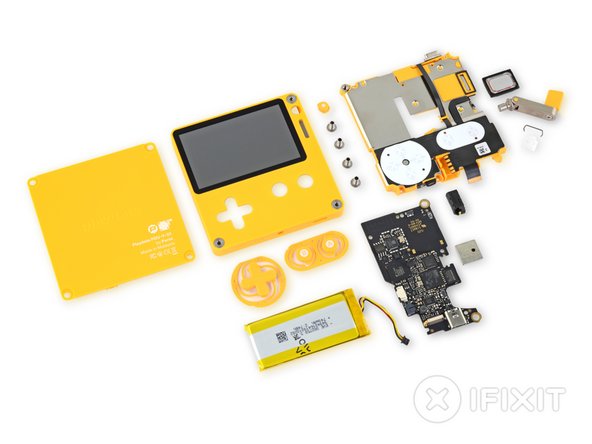

• Nó quay trở lại với nhau và vẫn hoạt động? Thật vậy. Đó là một dấu hiệu tốt. Hãy theo dõi video có bằng chứng sống và sau đó chúng tôi sẽ xé bỏ tất cả một lần nữa.
• Mô hình tính điểm khả năng sửa chữa của chúng tôi không được hiệu chỉnh tốt cho Playdate (mặc dù chúng tôi sẽ thử). Nó tồn tại trong một danh mục riêng của nó, và giống như chính thiết bị, chúng tôi tìm hiểu chủ yếu để giải trí.
• Tuy nhiên, như bạn có thể biết, việc vào bên trong và lấy một số bộ phận ra ngoài không quá đau.
• Nói về các bộ phận: Panic đã phát triển tiện ích nhỏ này với sự cộng tác của Teenage Engineering. Này, chúng tôi biết họ !
