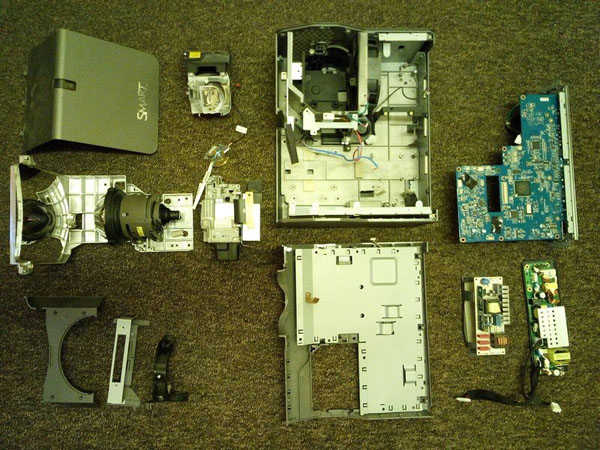

Máy chiếu thông minh UF75 DLP – Hướng dẫn tháo lắp

Sử dụng một tuốc nơ vít phẳng hoặc đồng xu để loại bỏ nắp che mô-đun bóng đèn

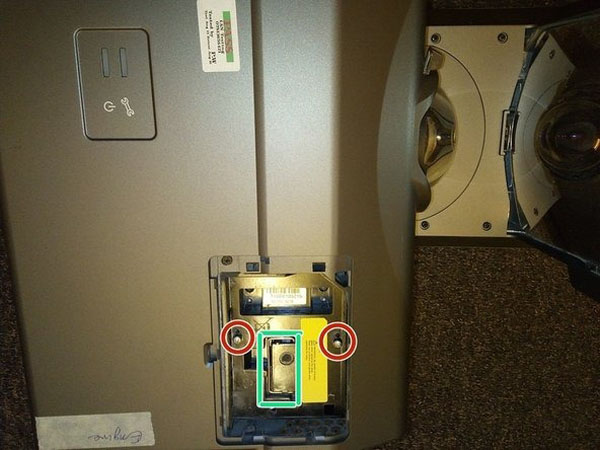

Nới lỏng 2 ốc vít Philips # 2 này. Các ốc vít này nên được giữ trong mô-đun bóng đèn.

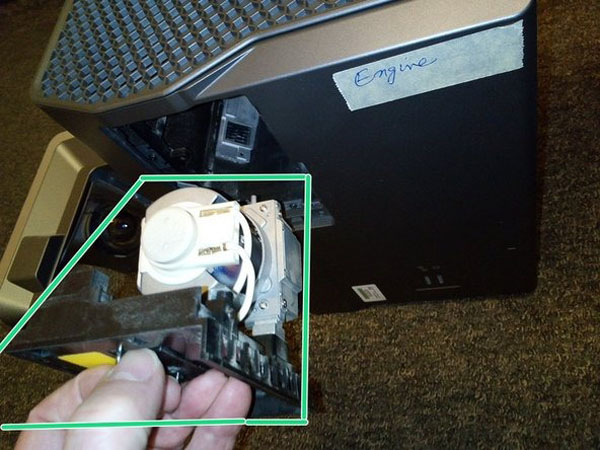

Nhấc tay cầm này và kéo mô-đun bóng đèn ra.

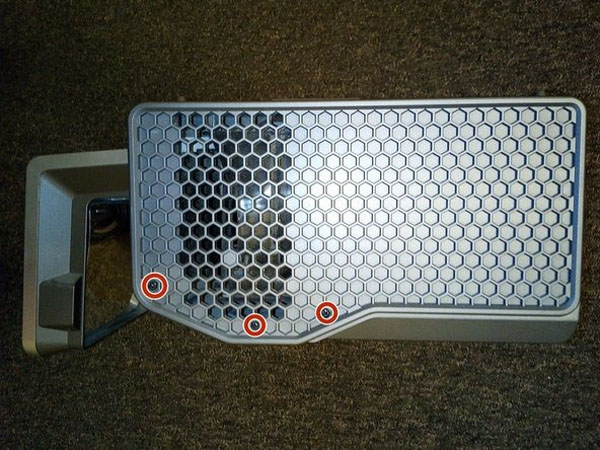

Tháo 3 ốc vít Philips # 2 màu đen 5 mm này khỏi bảng điều khiển bên phải.

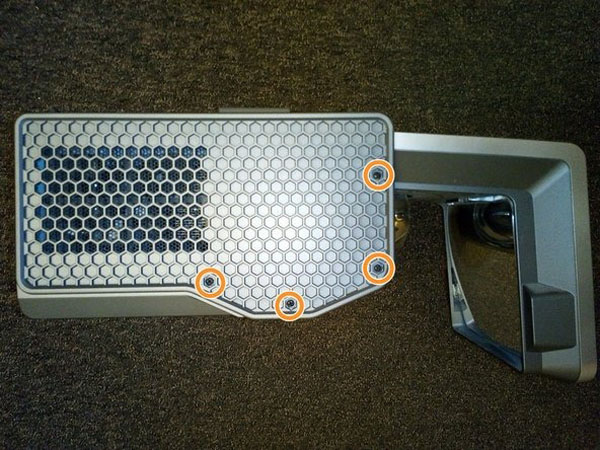

Tháo 4 ốc vít Philips # 2 màu đen này khỏi bảng điều khiển bên trái.

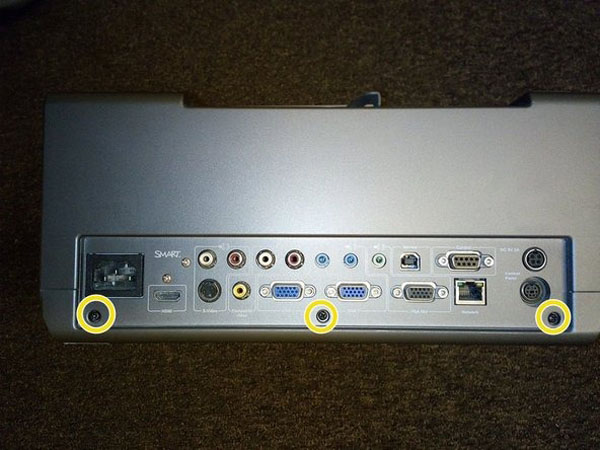

Tháo 3 ốc vít Philips # 2 màu đen 5 mm khỏi bảng điều khiển phía sau.

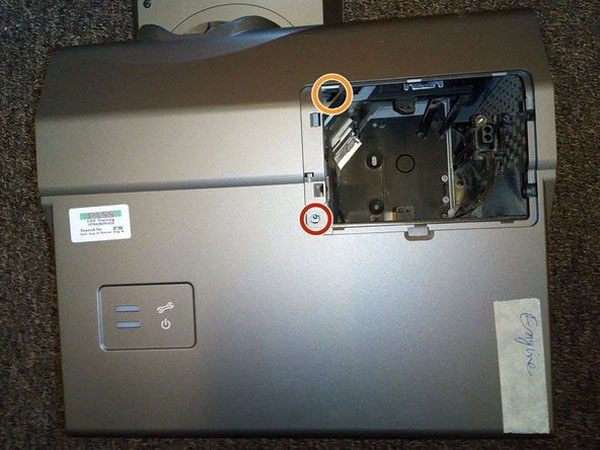

Tháo ốc vít Philips # 2 7mm này dưới nắp bóng đèn.

Tháo ốc vít Philips # 2 7mm sâu trong lỗ này. Một tuốc nơ vít từ tính cần thiết để loại bỏ và thay thế vít không thể tiếp cận này.

Bây giờ nắp có thể được gỡ bỏ bằng cách nhẹ nhàng tắt nó bắt đầu từ lỗ cho bóng đèn.

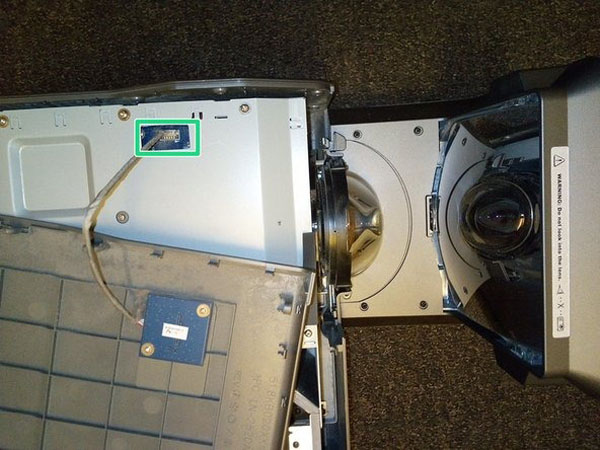

Rút cáp này sau đó đặt nắp máy chiếu sang một bên.

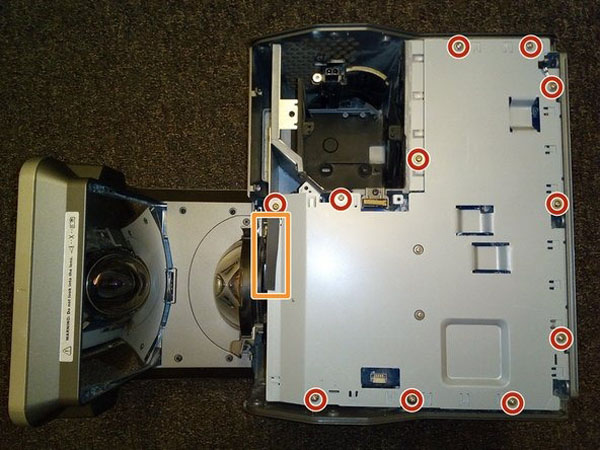

Tháo 11 ốc vít Philips # 2 bạc 5 mm này khỏi nắp kim loại.

Bỏ thẻ đen này bị dính vào vỏ kim loại.

Nhấc nắp kim loại để lộ bảng mạch chính

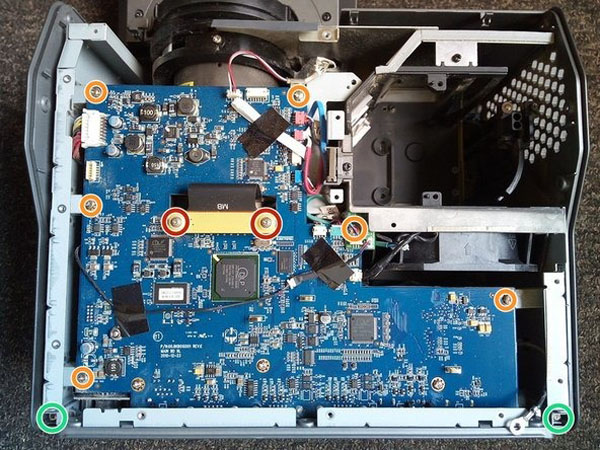

Tháo 2 ốc vít Philips # 1 bạc 8 mm này và vòng đệm nhựa trắng của chúng sau đó rút cáp ruy băng. Phích cắm này sẽ rơi qua lỗ trên bảng khi bạn nhấc bảng.

Tháo 6 ốc vít Philips # 2 bạc 8 mm này khỏi bảng mạch chính.

Tháo 2 ốc vít Philips # 2 màu bạc 6 mm này gắn bảng phích cắm ở mặt sau của máy chiếu.

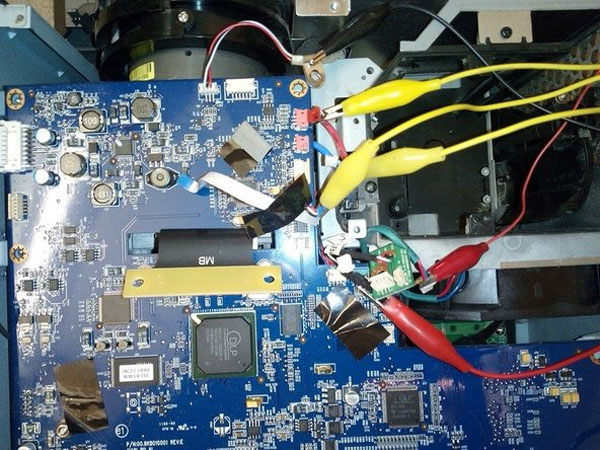

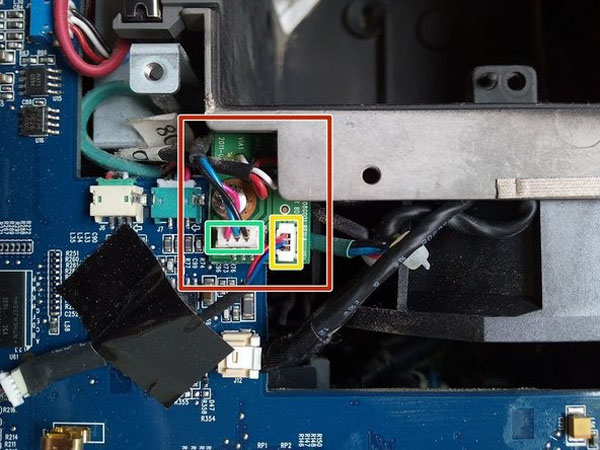

Máy chiếu được xây dựng vào năm 2010 có một bảng mạch nhỏ ở đây. Bạn có thể bỏ qua bước này nếu bạn có một máy chiếu mới hơn mà không có bảng mạch phụ này.

Rút phích cắm dây này khỏi bảng mạch nhỏ. Lột lại hai miếng băng giữ dây, chừa lại một đầu của mỗi miếng băng dính vào bảng để lắp ráp lại sau

Tháo phích cắm khác khỏi bảng mạch nhỏ này.Các bảng mạch nhỏ bây giờ là miễn phí để đi với bảng mạch chính.

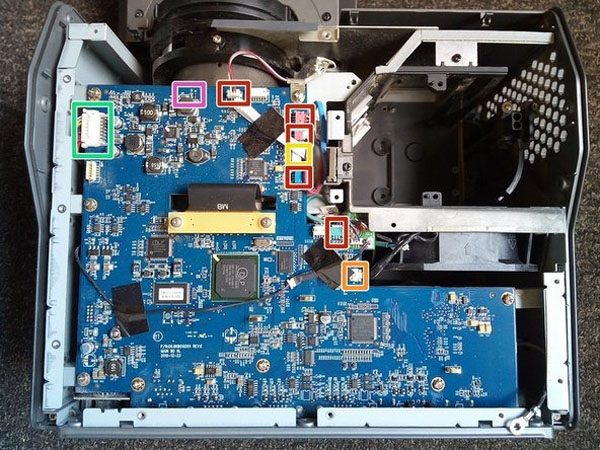

Rút phích cắm 5 phích cắm này. Các phích cắm này cứng nhưng không có clip hoặc bắt để phát hành. Tôi đã sử dụng một sự kết hợp của kìm và máy cắt bên thu nhỏ để kẹp hai cạnh của mỗi phích cắm và làm cho nó lỏng ra.

Tháo phích cắm này bằng cách nhấn xuống mặt sau của phích cắm để nhả nút

Nhẹ nhàng tháo cáp ruy băng mỏng này bằng cách rút lại phích cắm nhựa sau đó rút cáp ra.Tháo dây cáp từ bảng.

Các mô hình sau này có thêm một dây ở đây cần được rút ra.

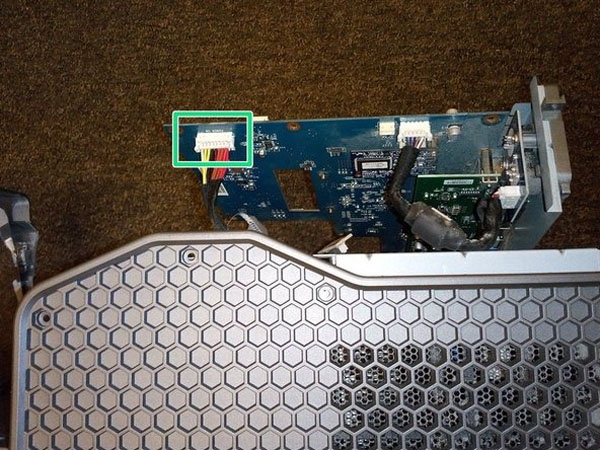

Loại bỏ phích cắm lớn hơn này bằng cách bóp hai đầu để phát hành clip. Trên các mẫu sau, phích cắm này nằm bên dưới bảng, vì vậy bạn sẽ cần phải giải phóng nó trong khi bạn tháo bảng mạch

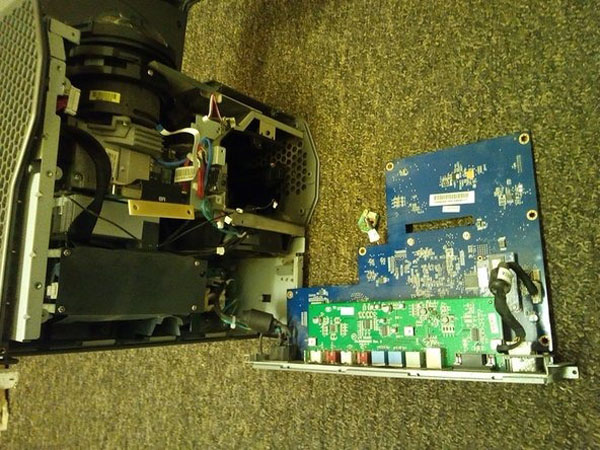

Tháo bảng mạch chính bằng cách nâng bảng từ phía sau, nơi cắm phích cắm bên ngoài.

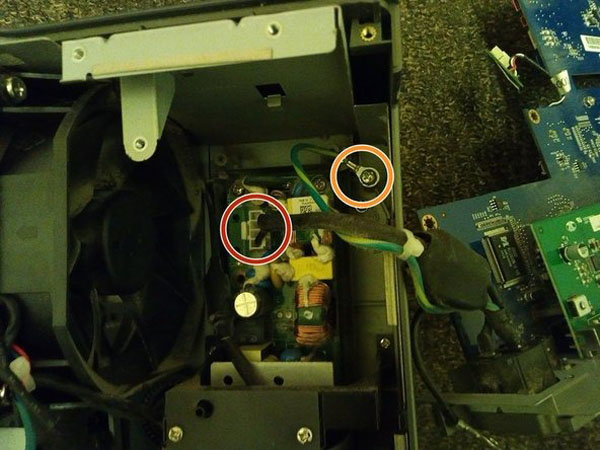

Rút phích cắm điện lưới này.

Ngắt kết nối dây dẫn đất bằng cách tháo vít Philips # 2 màu bạc 5 mm này bằng máy giặt có răng cưa bị giam cầm.

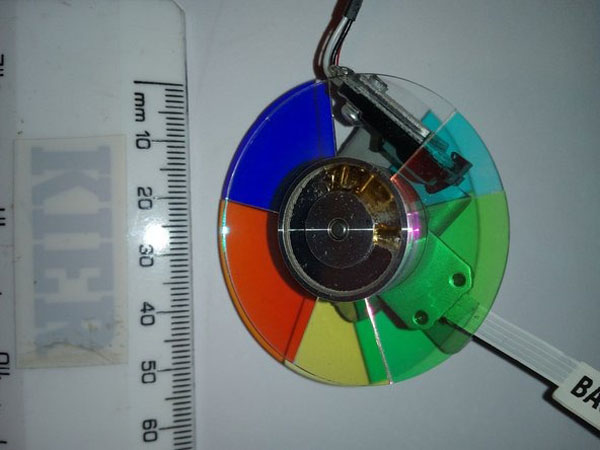

Để tạo một hình ảnh màu, ánh sáng chiếu qua bánh xe màu quay này sau đó vào Thiết bị Micromirror kỹ thuật số (DMD) với gương nhỏ 1024 * 768 di chuyển để bật hoặc tắt từng pixel.

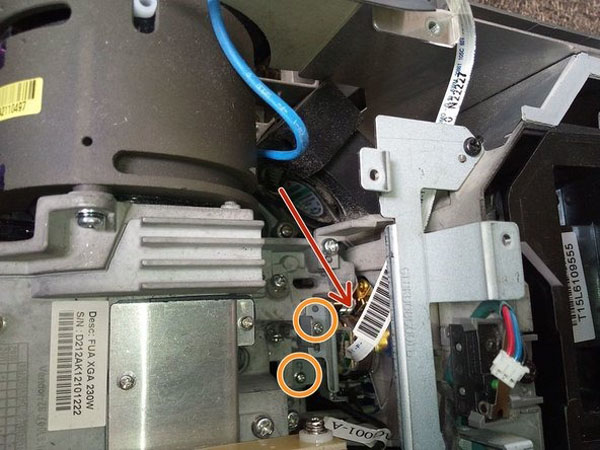

Tháo 2 ốc vít Philips # 1 bạc 6 mm này để tháo bánh xe màu.

Để loại bỏ bánh xe màu, bạn sẽ cần phải cắt một dây cáp và di chuyển dây sang bên.

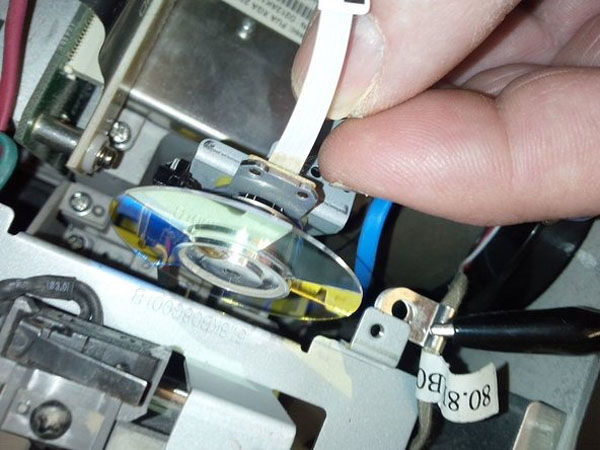

Sau đó nhẹ nhàng loại bỏ bánh xe màu thủy tinh tinh tế.

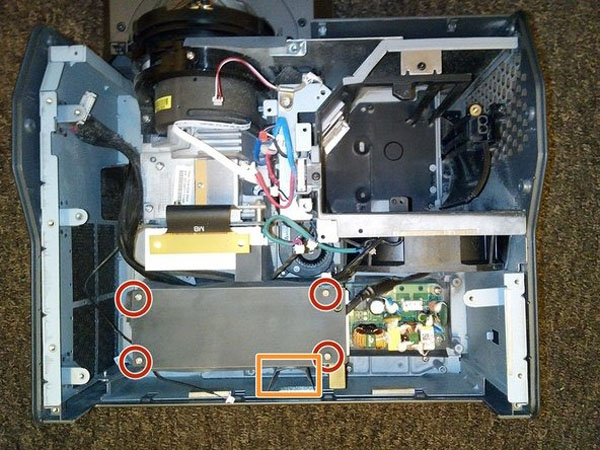

Tháo 4 ốc vít Philips # 2 màu bạc 6 mm này để giải phóng nguồn điện hàng đầu.

Bóc lớp bìa cứng này được dán vào nắp cung cấp điện.

Rút phích cắm lớn ở mỗi đầu của nguồn điện và dây quạt nhỏ hơn. Bây giờ bạn có thể loại bỏ nguồn cung cấp năng lượng hàng đầu.

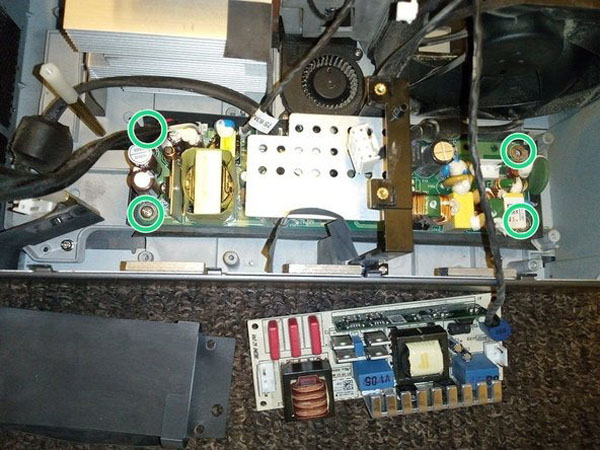

Tháo 4 ốc vít Philips # 2 bạc 8 mm này khỏi nguồn điện thấp hơn và rút dây nhỏ ra. Bây giờ bạn có thể loại bỏ nguồn điện và thẻ nó đang ngồi.

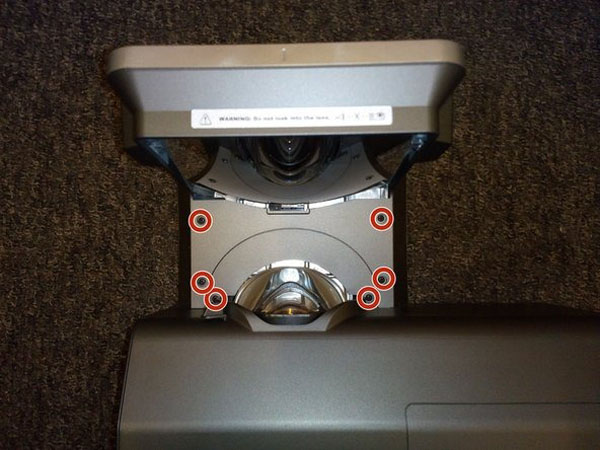

Tháo 6 ốc vít Philips # 2 màu đen 5 mm này để nhả hai nắp nhựa ở mặt trước của khu vực gương.

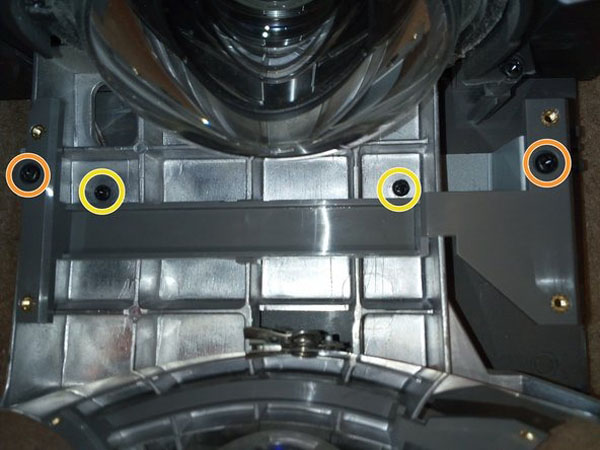

Tháo 2 ốc vít Philips # 2 màu đen 5 mm này để nhả thanh nhựa hỗ trợ nắp trước.

Tháo 2 ốc vít Philips # 2 màu đen 5 mm này để nhả thanh kim loại có gắn giá đỡ cho nắp trước.

Tháo 2 ốc vít Philips # 2 màu đen 5 mm đang gắn nắp gương phía sau ..

Nhẹ nhàng uốn cong nắp gương phía sau để nhả bộ thu điều khiển từ xa khỏi giá treo gương kim loại mà nó được gắn vào. Sau đó kéo nắp gương trở lại để tháo các clip nhựa từ máy chiếu chính.

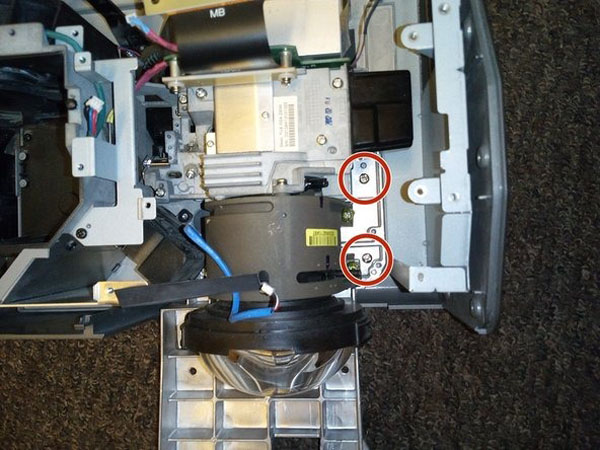

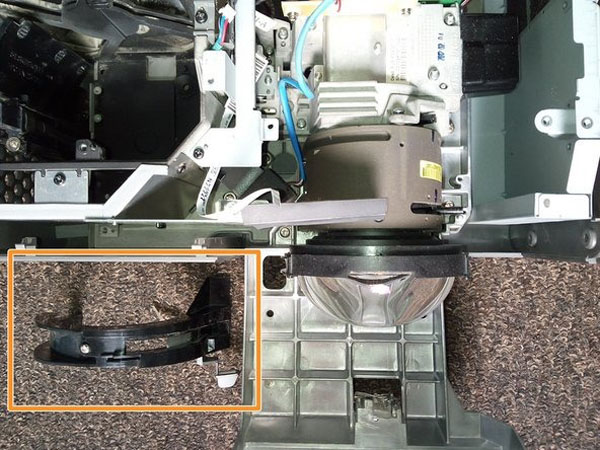

Tháo 3 ốc vít Philips # 2 màu bạc 8 mm này để nhả khung giữ núm điều chỉnh ống kính.

Và loại bỏ khung

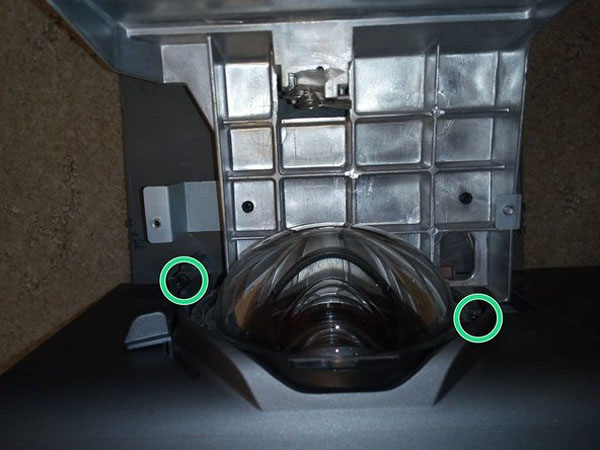

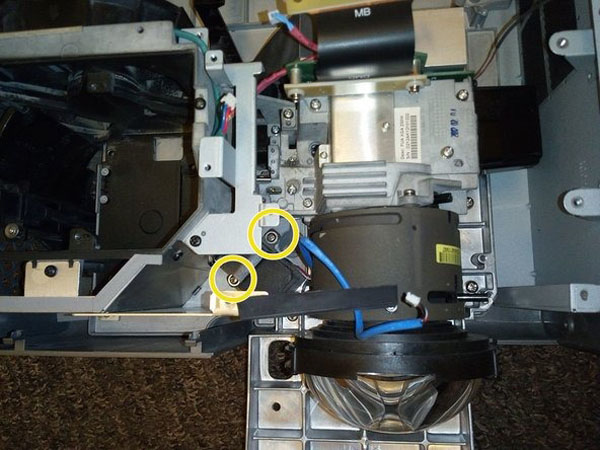

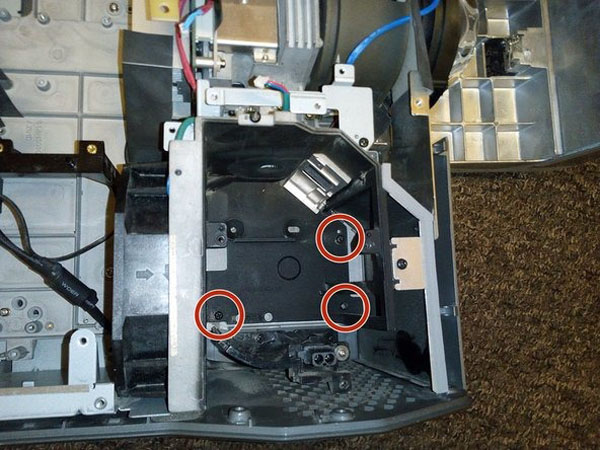

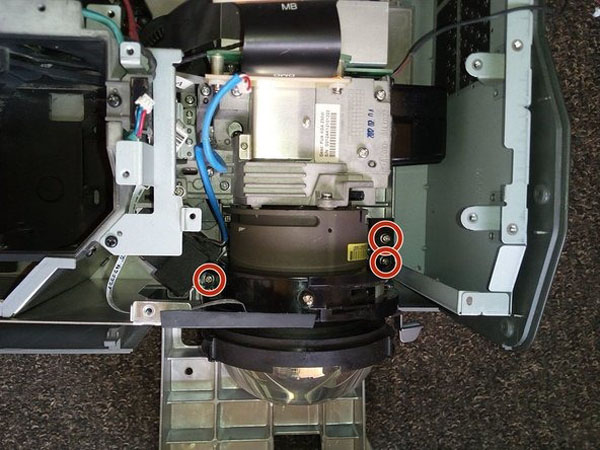

Hủy bỏ 3 ốc vít Philips # 2 màu đen 8 mm giữ hộp đèn.

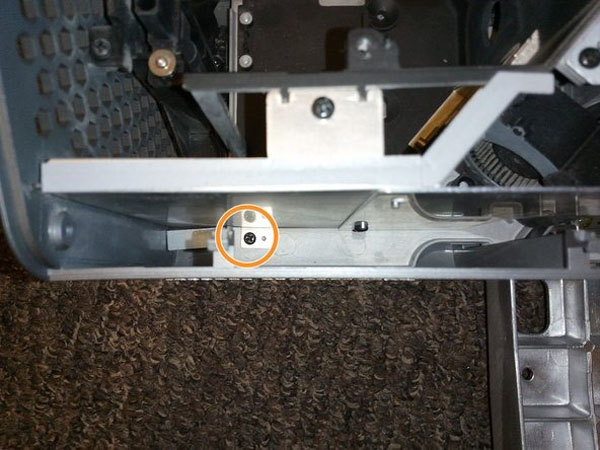

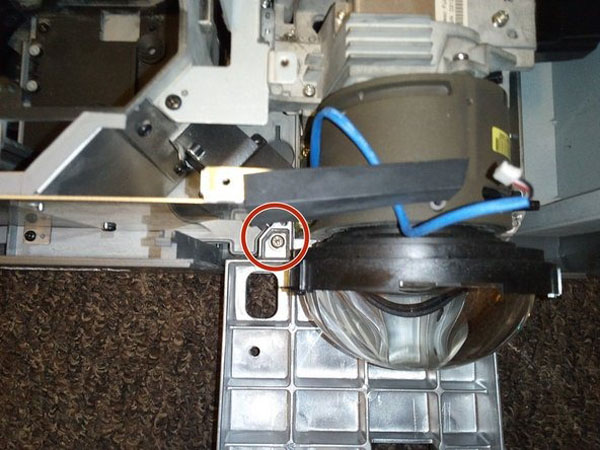

Và tháo ốc vít Philips # 2 màu đen thứ tư này giữ phía trước vỏ đèn.

Hủy bỏ 2 ốc vít Philips # 2 bạc 6 mm giữ quạt bóng đèn.

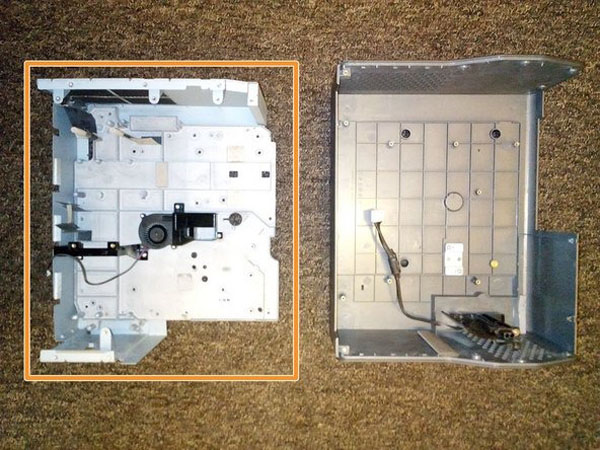

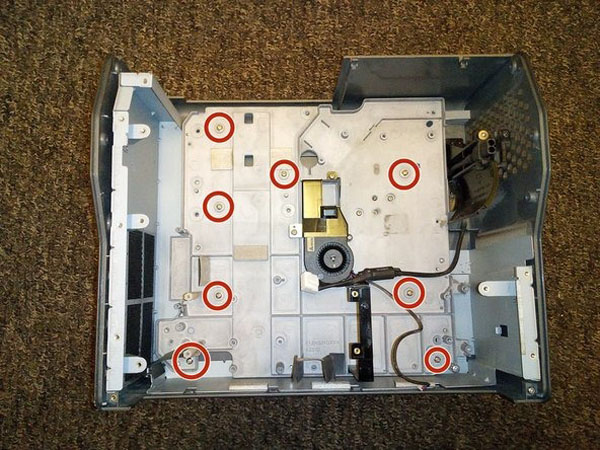

Nếu bạn muốn tách khung cơ sở khỏi vỏ, hãy tháo 8 ốc vít Philips # 2 bạc 8 mm này để tách vỏ bên trong khỏi vỏ ngoài.

Sau đó kéo ra đơn vị khung cơ sở.

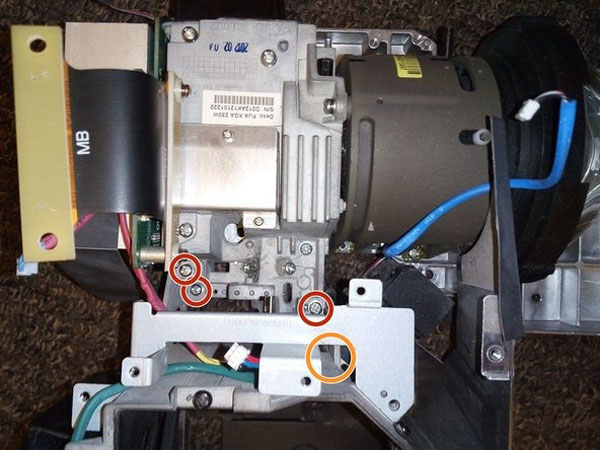

Tháo 3 ốc vít Philips # 2 bạc 8 mm.

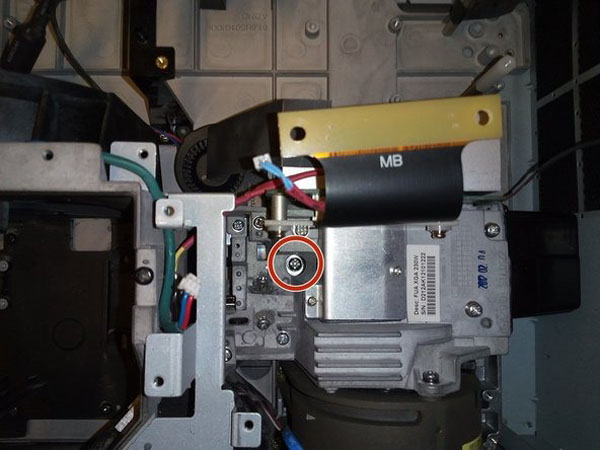

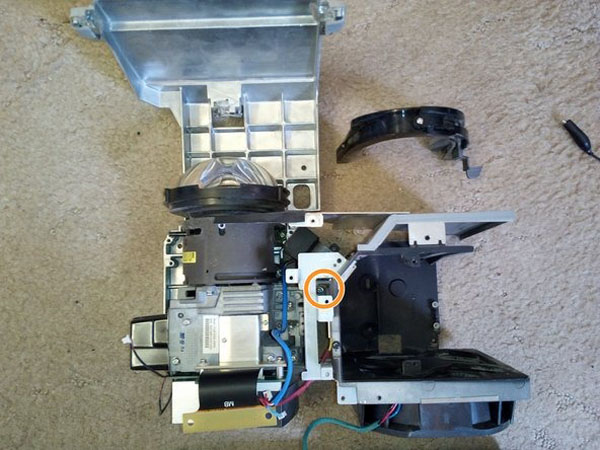

Và loại bỏ ốc vít thứ tư này chôn sâu xuống lỗ này. Vít thứ tư là dễ thấy nhất trong hình thứ hai.

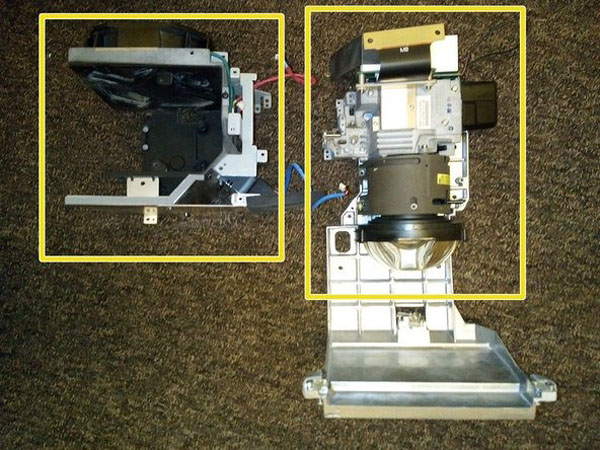

Bây giờ bạn có thể tách vỏ đèn ra khỏi phần còn lại của hệ thống quang học.

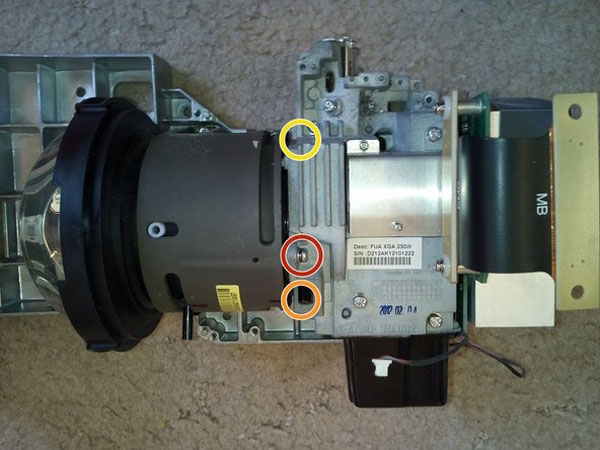

Hủy bỏ 3 ốc vít Philips # 2 bạc 12 mm nối phần quang DMD vào ống kính phía trước. Ba ốc vít không thể được nhìn thấy trong một hình ảnh, vì vậy ba hình ảnh được đính kèm.

Vít trên cùng có thể nhìn thấy khi bạn nhìn xuống thiết bị.

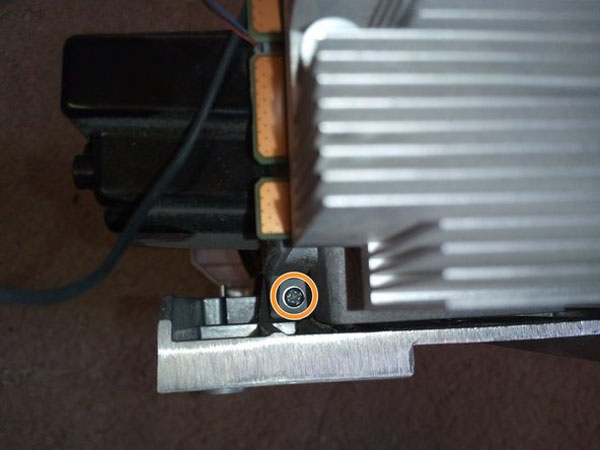

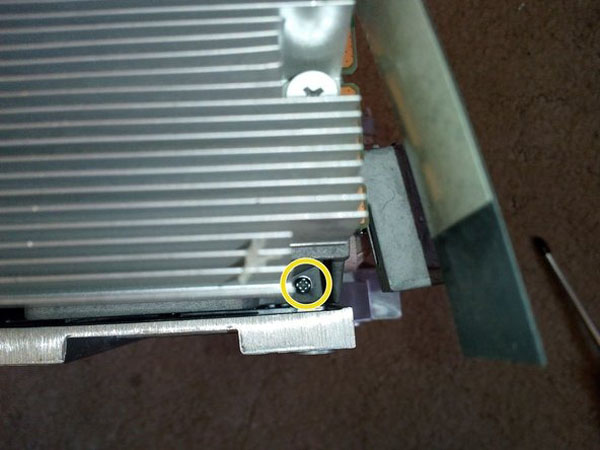

Vít tay trái được nhìn thấy khi bạn nhìn dọc theo mặt dưới bên dưới của tản nhiệt DMD

Vít tay phải có thể nhìn thấy khi bạn nhìn dọc theo mặt dưới bên phải của tản nhiệt DMD.

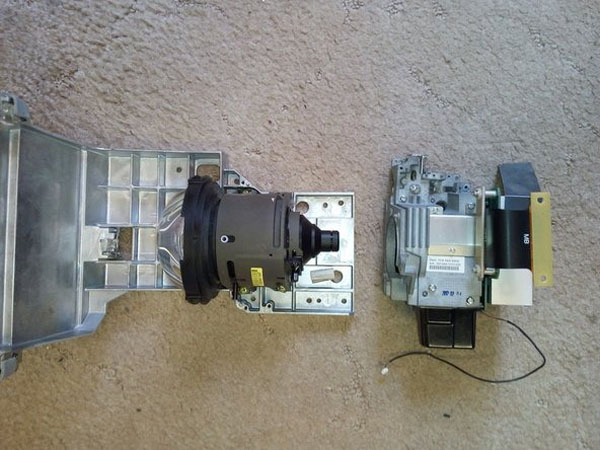

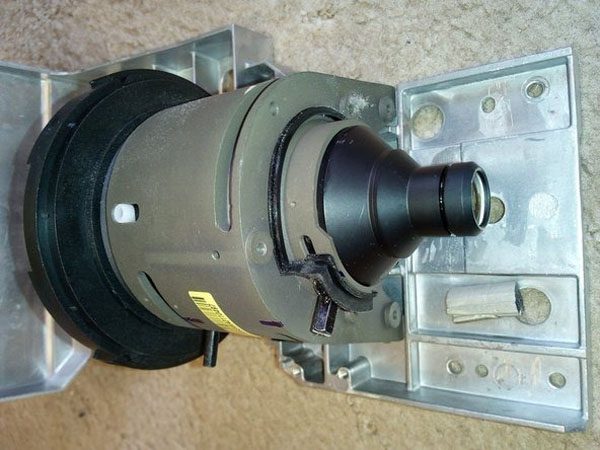

Hình ảnh đầu tiên cho thấy ống kính phía trước tách biệt với phần quang DMD.

Hình ảnh thứ hai là cận cảnh của ống kính nhỏ ở mặt sau của phần ống kính phía trước.

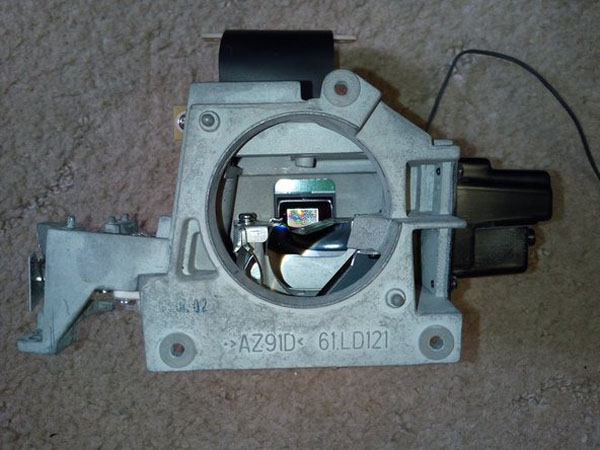

Bức tranh thứ ba là cái nhìn đầu tiên về phần quang DMD phức tạp đáng kinh ngạc. Bước tiếp theo sẽ xem xét bên trong đơn vị này.

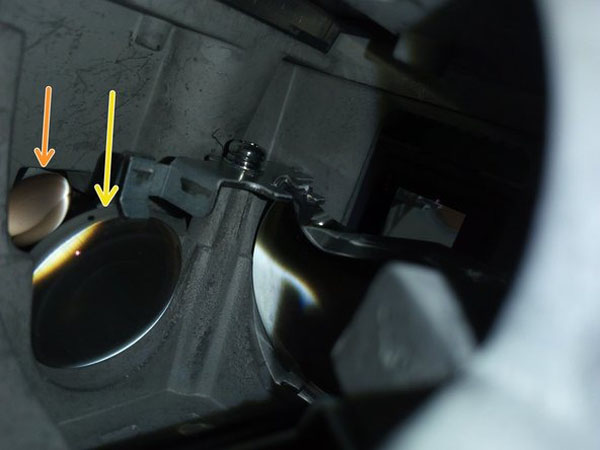

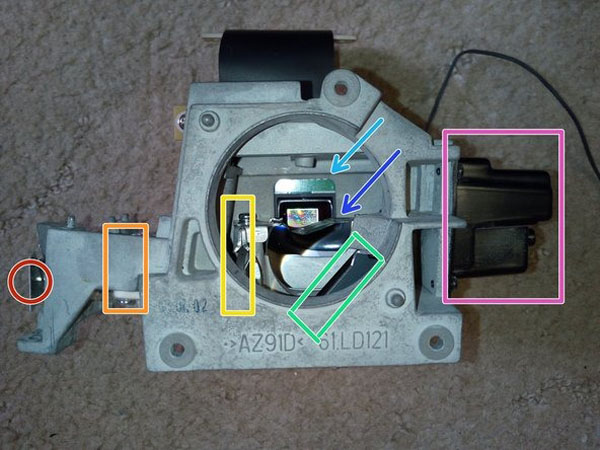

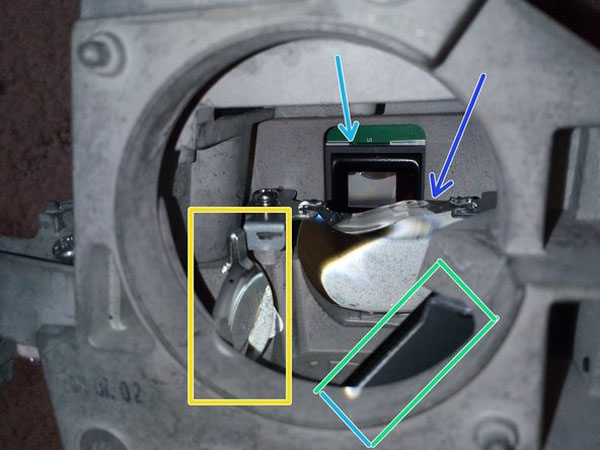

Ánh sáng phát ra từ bánh xe màu qua một lỗ rất nhỏ ở đây.

Nó đi qua một ống kính nhỏ ở đây.

Sau đó, nó đi qua ống kính này

để được phản chiếu từ tấm gương này

và thông qua một nửa ống kính kỳ lạ này vào chip DMD ở phía sau.

Chip DMD phản ánh các pixel được chọn chuyển tiếp đến phần ống kính phía trước.

Hộp đen ở bên cạnh chỉ là một chiếc quạt làm mát.

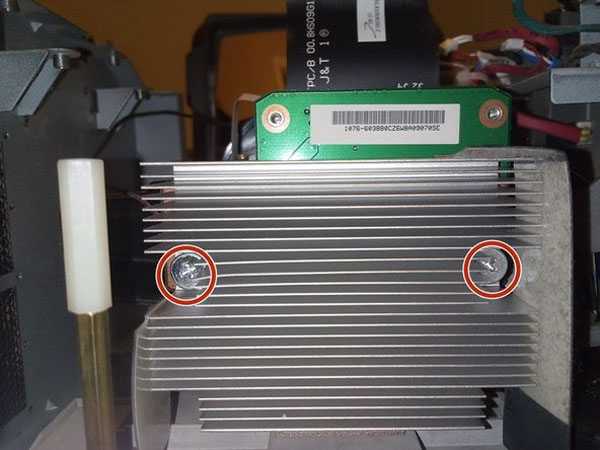

Tháo 2 ốc vít Philips # 2 giữ tản nhiệt DMD.

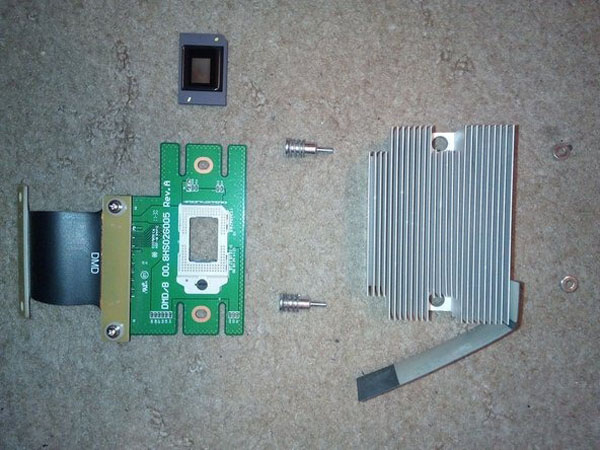

Kéo lại tản nhiệt sau đó tháo mô-đun DMD

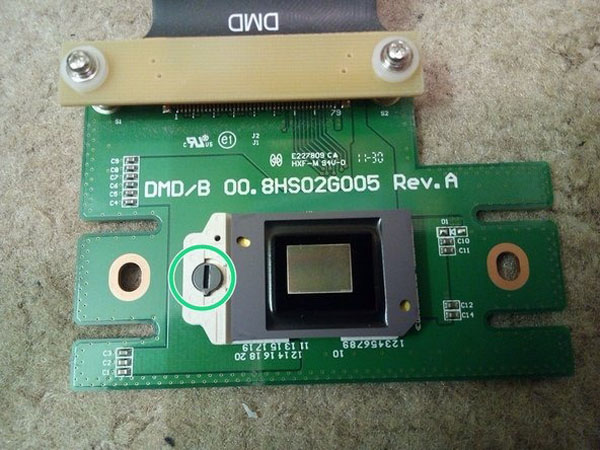

Để tháo chip DMD, vặn ốc này nửa vòng quay ngược chiều kim đồng hồ.
