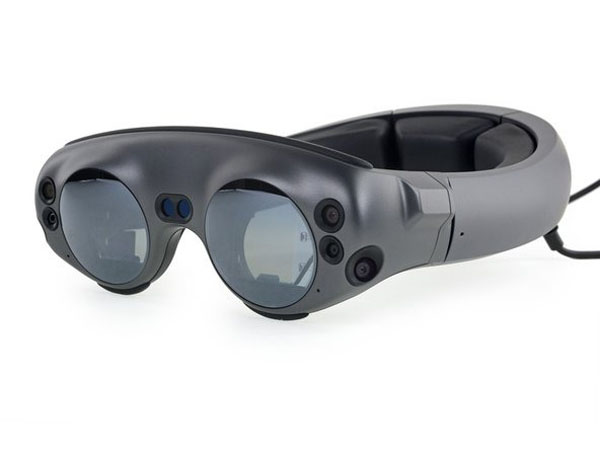

Công nghệ thực tế hỗn hợp Magic Leap One sườn đã có quá nhiều thứ trên trời trong một thời gian dài, chúng ta khó có thể tin rằng chúng ta có nó trên bàn xé của chúng ta. Dựa trên số tiền huy động được cho dự án này, chúng tôi hy vọng nó được cung cấp bởi pixie Dust, nhưng chỉ một giọt nước mắt sẽ cho biết.

Bạn muốn xem thêm bí mật phần cứng? Sau đó kết nối với chúng tôi trên Facebook, Instagram hoặc Twitter để biết tin tức mới nhất.

Sự cố này không phải là một hướng dẫn sửa chữa. Để sửa chữa Magic Leap One của bạn, hãy sử dụng hướng dẫn sử dụng dịch vụ của chúng tôi.

<iframe src="https://www.youtube.com/embed/yf1m71JuG34" width="560" height="315" frameborder="0" allowfullscreen="allowfullscreen"></iframe>

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1: Magic Leap One - Hướng dẫn tháo lắp

  • Có rất nhiều điều để làm sáng tỏ ở đây. Hãy bắt đầu với một số thông số kỹ thuật … err, thông số kỹ thuật:
    • Nvidia Tegra X2 (Parker) SoC với hai lõi Denver 2.0 64 bit và bốn lõi ARM Cortex A57 64 bit
    • GPU dựa trên Pascal tích hợp với 256 lõi CUDA
    • RAM 8 GB
    • Bộ nhớ trong 128 GB
    • Bluetooth 4.2, Wi-Fi 802.11ac / b / g / n, USB-C, giắc cắm tai nghe 3,5 mm
  • Nvidia SoC được thiết kế cho các ứng dụng ô tô và được sử dụng nổi bật trong các phương tiện tự trị, bao gồm cả Teslas. Điều này có vẻ giống như việc sử dụng ngoài nhãn hiệu, cho đến khi bạn xem xét nhiều mảng cảm biến bên ngoài của Magic Leap để lập bản đồ và hiểu môi trường của nó giống như một chiếc xe tự lái.

Bước 2:

  • Sau những tuyên bố của Magic Leap về trải nghiệm ở thế giới khác của tai nghe này, chúng tôi phải tự mình thử nó.
  • Nhờ vào camera hồng ngoại đáng tin cậy của chúng tôi, chúng tôi có thể thấy một máy chiếu hồng ngoại cho cảm biến độ sâu ngay phía trên sống mũi, tương tự như nguyên tắc mà chúng tôi tìm thấy trong iPhone X và trước đó là Kinect.
  • Nếu bạn nhìn kỹ, bạn cũng có thể phát hiện ra bốn đèn LED hồng ngoại bổ sung trong mỗi ống kính, “vô hình” chiếu sáng nhãn cầu của bạn để theo dõi. (Chúng tôi sẽ sớm đào các trình theo dõi.)

Bước 3:

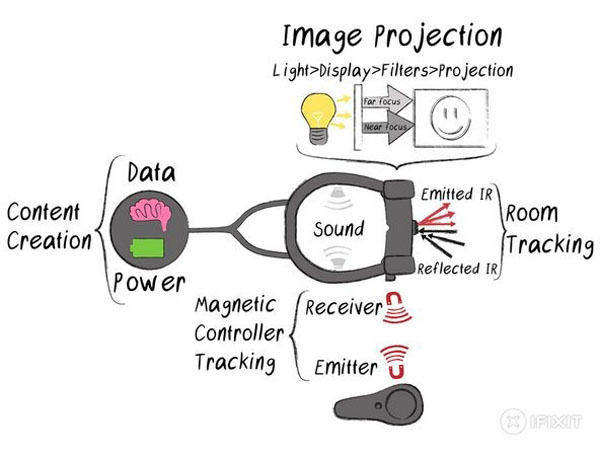

  • Trước khi bắt đầu, hãy định hướng cho mình một tour du lịch cấp cao:
    • Tạo nội dung bắt đầu trong Lightpack. Nó cung cấp năng lượng và xử lý việc xử lý, gửi dữ liệu hình ảnh và âm thanh đến tai nghe.
    • Trong khi đó, tai nghe Lightwear theo dõi vị trí và hướng của bộ điều khiển và ánh xạ môi trường xung quanh bạn để giúp chèn các yếu tố ảo.
    • Làm thế nào những yếu tố ảo được tạo ra là một loạt sâu khác.

Bước 4:

  • Thực tế hỗn hợp Nó có một thứ để tăng thêm những gì bạn nhìn thấy trên màn hình (như điện thoại thông minh hoặc màn hình VR với nguồn cấp dữ liệu từ camera bên ngoài).
  • Nó khó khăn hơn nhiều để tăng cường thực tế, thực tế chưa được lọc trực tiếp vào mắt bạn. Để loại bỏ ảo ảnh này, Magic Leap One sử dụng một vài công nghệ gọn gàng:
    • Màn hình ống dẫn sóng – Về cơ bản là một màn hình trong suốt mà ánh sáng vô hình từ bên cạnh. Ống dẫn sóng (thứ mà Magic Leap gọi là “chip trường ánh sáng quang tử”) hướng dẫn ánh sáng trong trường hợp này, một hình ảnh trên một lớp kính mỏng, phóng đại nó và chiếu vào mắt bạn.
    • Các mặt phẳng lấy nét – Trên màn hình VR, mọi thứ đều tập trung mọi lúc. Thực tế là khác nhau, một số thứ trông sắc nét trong khi những thứ khác có thể trông mờ, tùy thuộc vào nơi mắt của bạn được tập trung. Magic Leap bắt chước hiệu ứng này bằng cách xếp chồng nhiều ống dẫn sóng để tạo ra các mặt phẳng tiêu cự Cắt lát hình ảnh thành các khu vực sắc nét và mờ.

Bước 5:

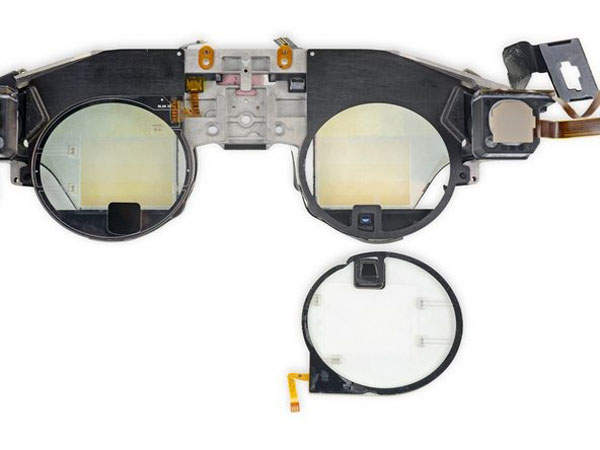

  • Chúng ta hãy đến kho báu quang học trong điều này! Một thử nghiệm nhanh chóng loại bỏ các ống kính phân cực, chúng tôi sẽ phải đào sâu hơn để thực hiện bất kỳ khám phá nào.

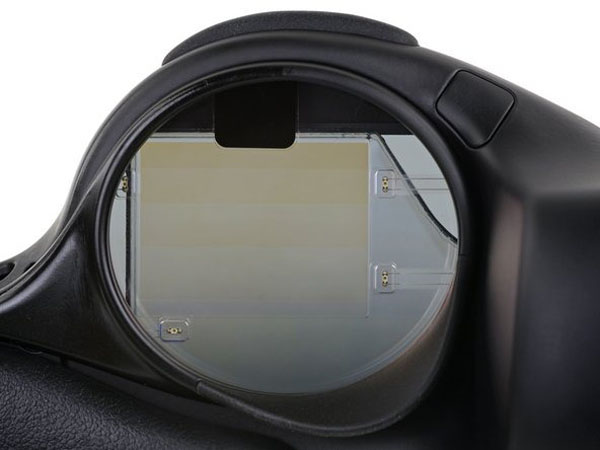

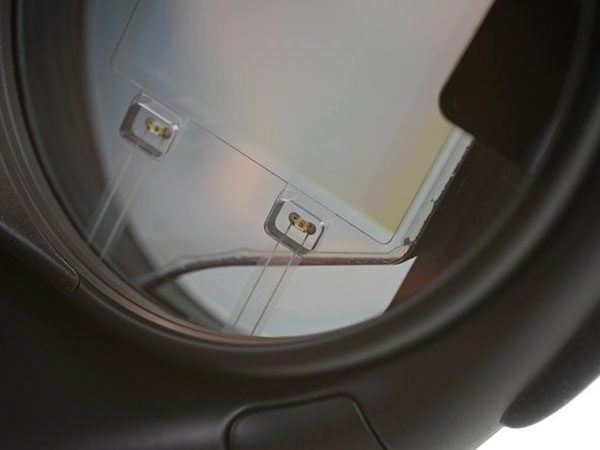

  • Mặt trong của ống kính xấu đến đáng ngạc nhiên, với đèn LED hồng ngoại nổi bật, khu vực “hiển thị” ống dẫn sóng nổi rõ và một số ứng dụng keo lẻ.
  • Các ống dẫn sóng bao gồm sáu lớp nhiều lớp không đẹp, mỗi lớp có một khe hở không khí nhỏ.

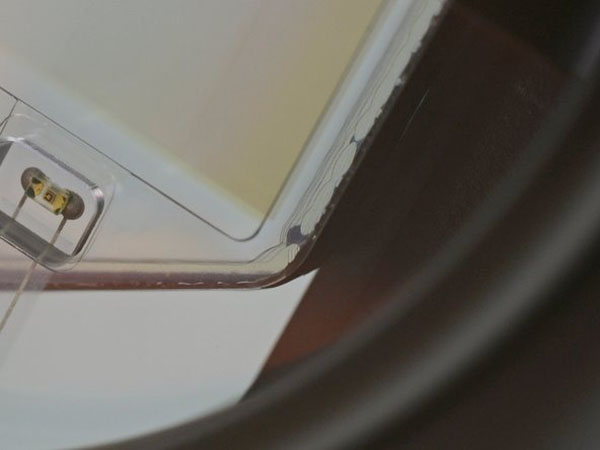

  • Các cạnh trông được sơn màu đen bằng tay, có khả năng giảm thiểu sự phản xạ và nhiễu bên trong.

Bước 6:

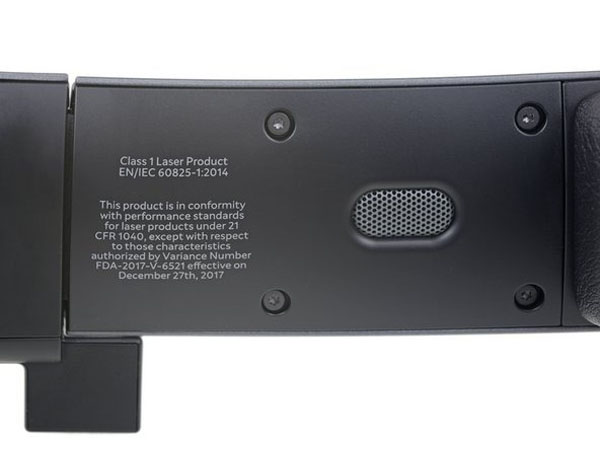

  • Bên trong headband, chúng tôi lưu ý nhãn Laser Class 1. Nó có vẻ như là một điều đáng sợ để tìm thấy trên kính mắt của bạn, nhưng nó an toàn cho mọi điều kiện sử dụng thông thường và có thể không nguy hiểm hơn đầu CD.

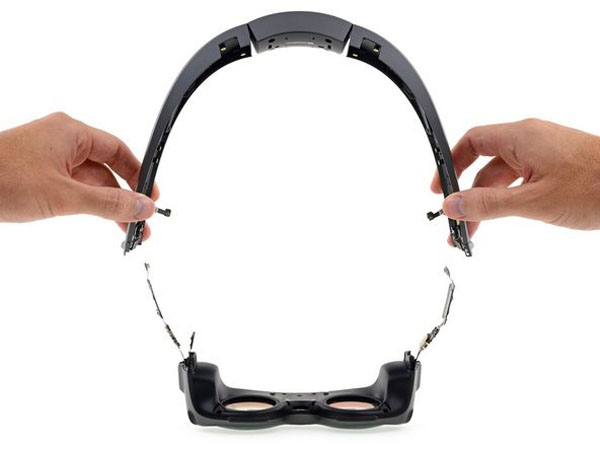

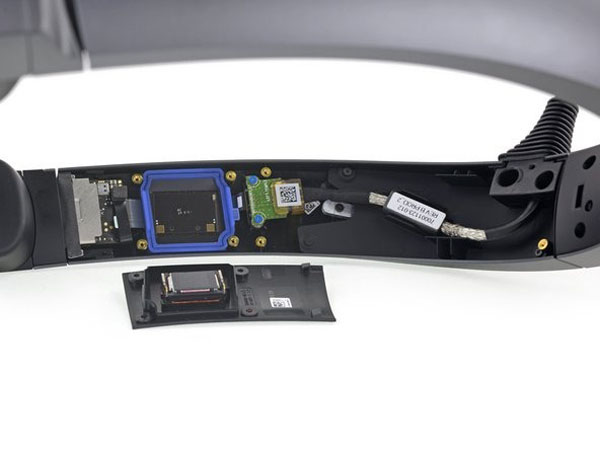

  • Xoay các ốc vít Torx tiêu chuẩn và tháo bảng điều khiển cho thấy loa đầu tiên trong số hai loa, được nối dây qua các tiếp điểm lò xo và được bảo vệ bởi các miếng đệm được mã hóa màu cho đến nay!
  • Cũng ẩn dưới các bảng đó: hai đầu trên của cáp cáp tích hợp đơn của thiết bị và một vài bit từ tính giúp điều chỉnh sự phù hợp.

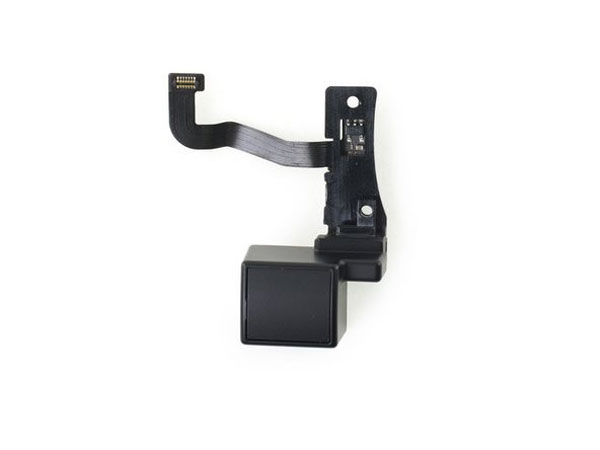

  • Nhưng cái hộp đen nhỏ kỳ lạ đó nhô ra từ phía bên phải của headband?

Bước 7:

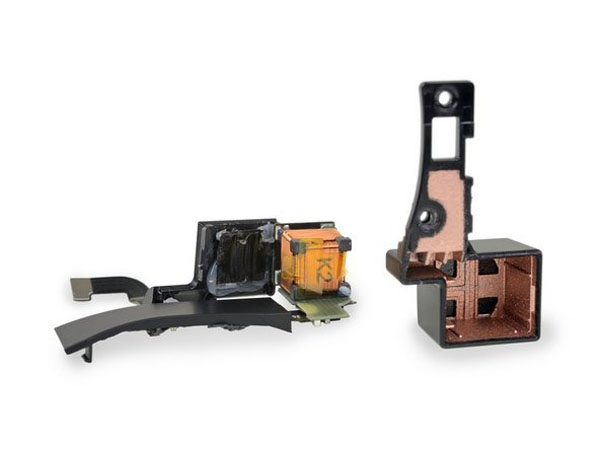

  • Khảo sát cho biết: một cuộn cảm biến từ sáu bậc tự do để theo dõi vị trí của bộ điều khiển.
    • Cường độ của ba từ trường vuông góc được đo để xác định vị trí và hướng của bộ điều khiển so với tai nghe.

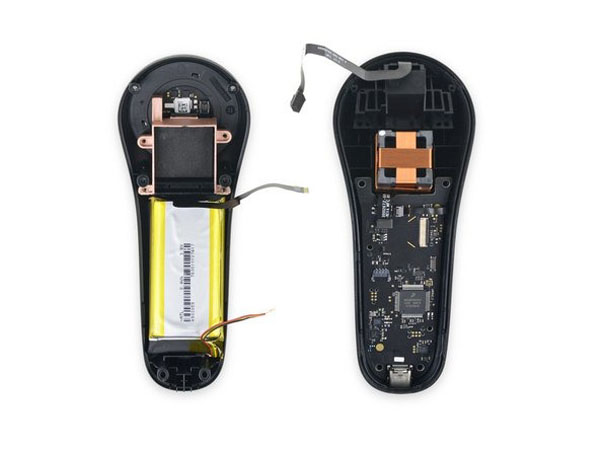

  • Bẻ khóa mở bộ điều khiển, chúng tôi thấy (lớn hơn nhiều) phát ra một nửa trình theo dõi và pin 8.4 Wh để khởi động.
  • Tấm chắn đồng được phun vào vỏ cuộn có khả năng bảo vệ khỏi nhiễu RF, đồng thời cho từ trường đi qua.
  • Sự can thiệp có thể giải thích vị trí kỳ lạ của trình theo dõi và đây có thể là một giải pháp tạm thời. Đó là công nghệ “cũ” và có thể sẽ tệ hơn khi sử dụng thuận tay trái.

Không được hình dung: chúng tôi cũng đã đào lên những gì trông giống như một bàn di chuột được thiết kế tùy chỉnh được gắn đèn LED (đối với phần cứng theo dõi ánh sáng trong tương lai, có lẽ?).

Bước 8:

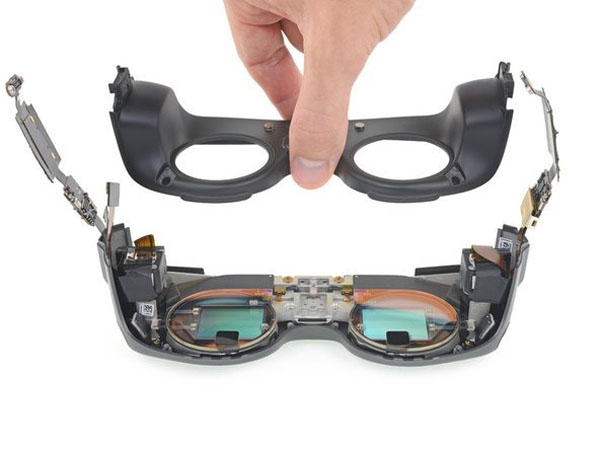

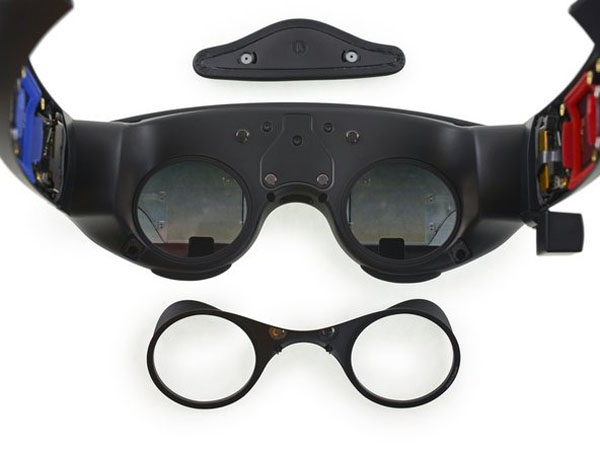

  • Sau khi tháo băng buộc đầu và mặt trong, chúng ta có cái nhìn rõ hơn về các bộ phát hồng ngoại theo dõi mắt. Chúng tôi lưu ý rằng tất cả chúng đều có dây nối tiếp, thay vì được điều khiển riêng lẻ.

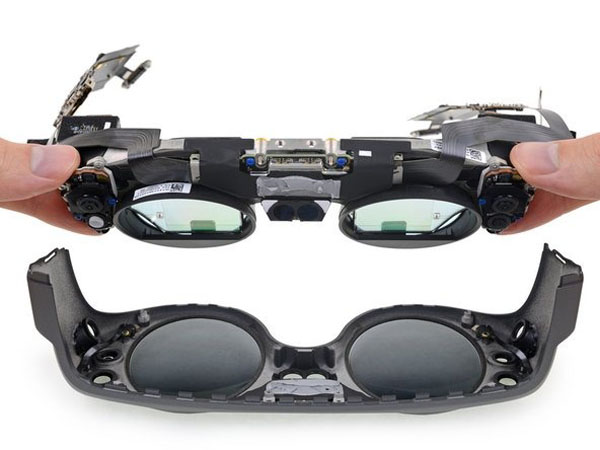

  • Và cuối cùng, trong tầm tay của chúng tôi, trái tim của Magic Leap: hệ thống quang học và màn hình hiển thị.
  • Chúng tôi đang đi tất cả các cách ở đây, vì vậy dây đeo vào.

Bước 9:

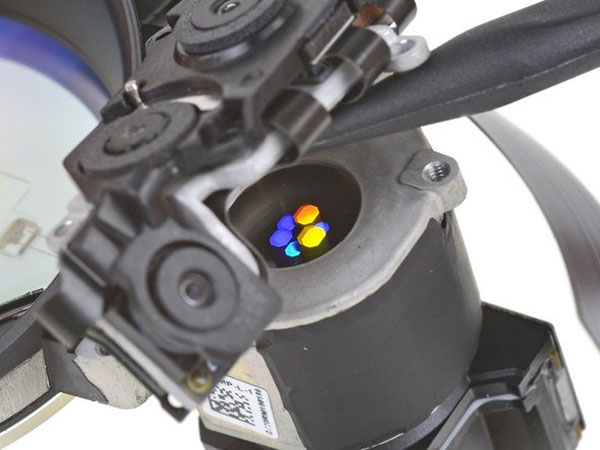

  • Nâng một trong các mảng cảm biến bên ngoài, chúng ta tìm thấy bên dưới: hệ thống quang học để đưa hình ảnh vào ống dẫn sóng.

Những màu sáng này đến từ ánh sáng xung quanh phản chiếu các cách tử nhiễu xạ và không đại diện cho các kênh màu cụ thể.

  • Mỗi điểm sống ở một độ sâu khác nhau, tương ứng với một lớp của ống dẫn sóng.

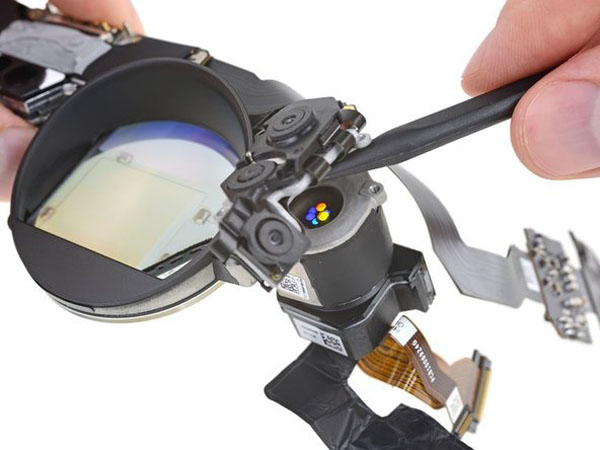

  • Ở phía sau, chúng tôi tìm thấy thiết bị hiển thị thực tế: một thiết bị LCOS OmniVision OP02222 màu tuần tự (FSC). Đây có thể là một biến thể tùy chỉnh của OmniVision OP02220.

Blog KGOnTech đã đoán chính xác đây là chính xác những gì Magic Leap đang làm, dựa trên hồ sơ bằng sáng chế vào năm 2016.

Bước 10:

  • Chúng ta hãy đi sâu hơn vào máy chiếu và ống kính quang học.
  • Vì vậy, tất cả những gì về sáu lớp? Có một ống dẫn sóng riêng cho từng kênh màu (đỏ, lục và lam) trên hai mặt phẳng tiêu cự riêng biệt.
    • Nếu không có ống dẫn sóng dành riêng cho màu sắc, mỗi màu sẽ tập trung vào một điểm hơi khác nhau và làm biến dạng hình ảnh.

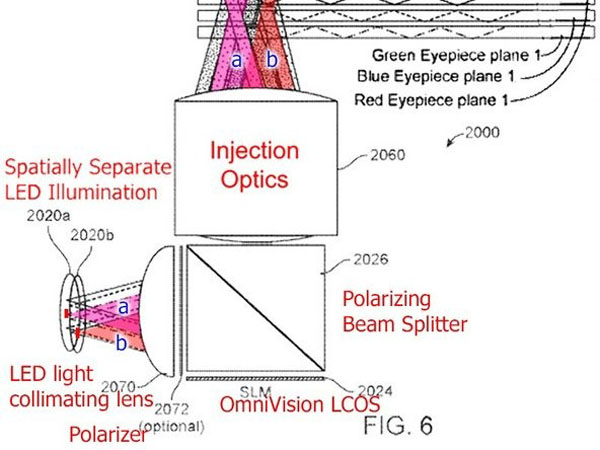

  • “Hình 6” từ ứng dụng bằng sáng chế Magic Leap 2016/0327789 chiếu sáng một số hoạt động bên trong của quang học.

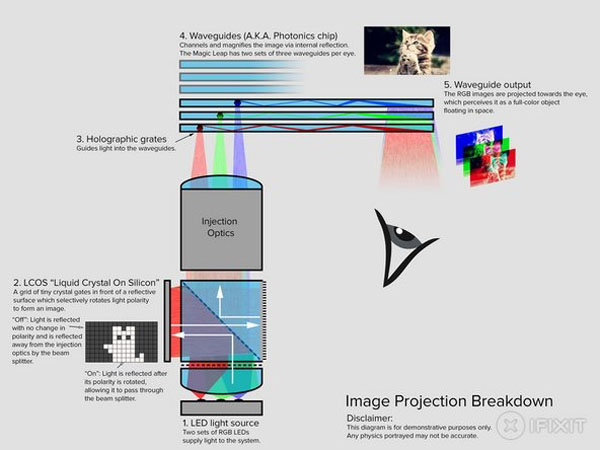

  • Để chỉnh sửa và làm hài lòng bạn, chúng tôi đã bao gồm “sơ đồ tl; dr” của riêng chúng tôi cho hệ thống này, hoàn chỉnh với mèo.

Bước 11:

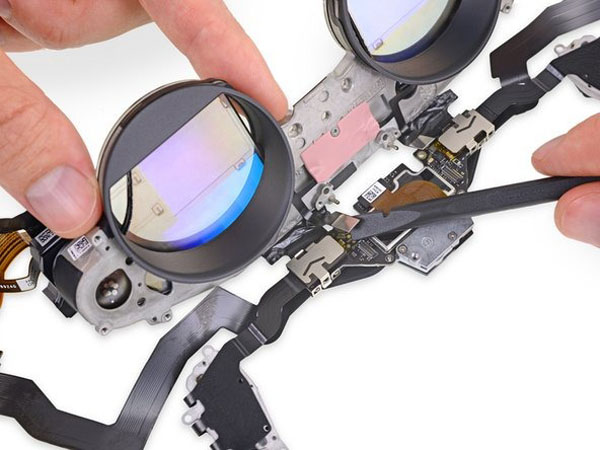

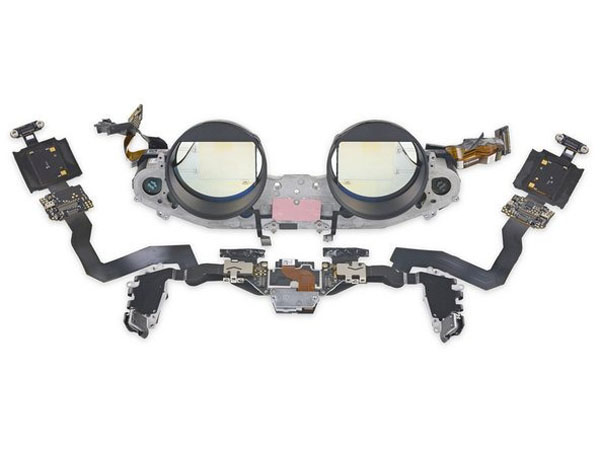

  • Một khối magiê đúc giữ tất cả các quang học và cảm biến, và đáng ngạc nhiên là rất lớn đối với một HMD. Các tai nghe VR chúng tôi đã tháo rời tất cả các loại nhựa nhẹ đã sử dụng.
  • Nhưng kim loại làm cho tản nhiệt tốt hơn, và các thiết bị điện tử và chiếu sáng hồng ngoại (có thể là các thiết bị VCSEL) đều tạo ra nhiệt.
    • Thứ màu hồng đó là dán nhiệt để giúp tản nhiệt IR rangefinder.
  • Metal cũng cung cấp một nơi gắn kết cứng hơn để giữ cho quang học ổn định và tập trung sau khi hiệu chuẩn nghiêm ngặt của họ.
    • Nhưng cứng không phải lúc nào cũng tốt nhất, một số trong các thành phần này được gắn với chất kết dính bọt, sẽ dễ tha thứ hơn khi mọi thứ linh hoạt khi được làm nóng.

Bước 12:

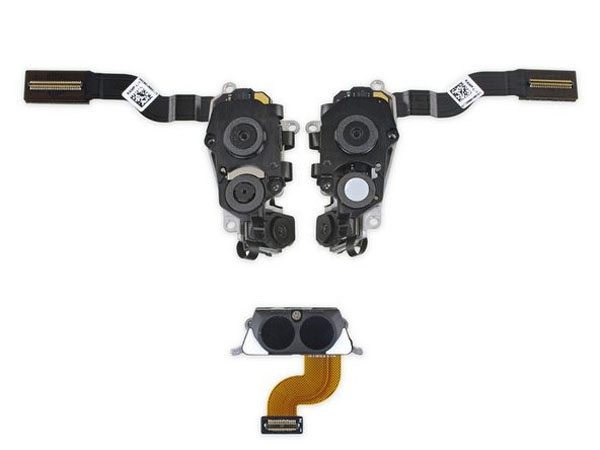

  • Không còn được đặt hoàn hảo, chúng tôi cũng có thể bật nắp ra khỏi các cảm biến để nhìn gần hơn.
  • Các mảng cảm biến sinh đôi này nằm ở mỗi thái dương của bạn, với cảm biến độ sâu IR được đặt ở giữa.

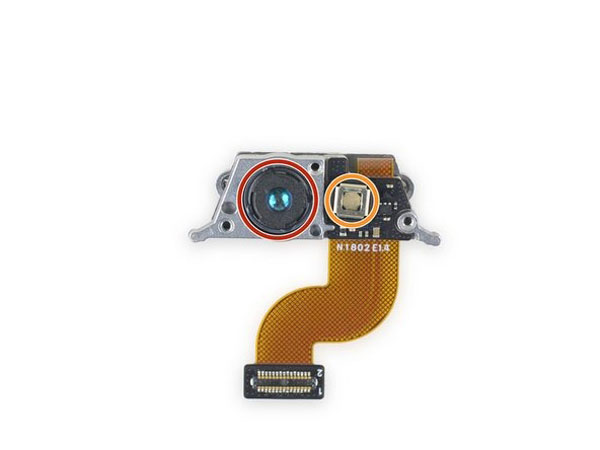

  • Quan sát kỹ hơn về cảm biến độ sâu sống mũi cho chúng ta phần cứng đọc phòng ở dạng:
    • Camera cảm biến hồng ngoại
    • Máy chiếu chấm hồng ngoại

Không cần thiết lập các trạm thu cho thiết bị này. Nó thực hiện phép chiếu và tự đọc tất cả!

Bước 13:

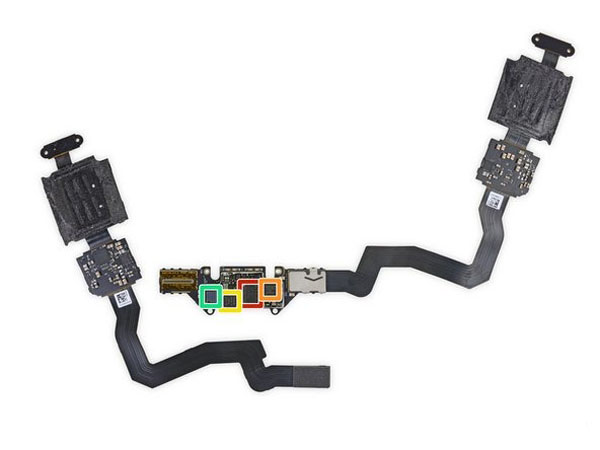

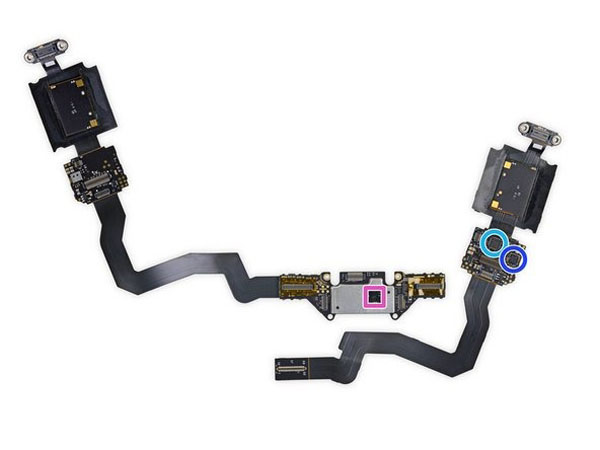

  • Kết nối tất cả các thiết bị cảm giác với headband, chúng tôi có lưu trữ cáp flex nhiều lớp, đắt tiền:
    • Movidius MA2450 Đơn vị xử lý tầm nhìn My Vô số 2
    • Bộ thu DisplayPort SlimPort ANX7530 4K
    • Cầu cảm biến OmniVision OV680 để xử lý các luồng hình ảnh đồng thời từ nhiều camera (như chúng tôi đã tìm thấy trong Amazon Fire Phone)
    • Altera / Intel 10M08V81G – 8000 tế bào logic logic, có thể cho logic keo hoặc quản lý dữ liệu phần MV hoặc cầu camera
    • Parade Technologies 8713A chuyển hướng USB 3.0 hai chiều
    • Bộ khuếch đại âm thanh bán dẫn NXP TFA9891
    • Dụng cụ Texas TPS65912 PMIC

Bước 14:

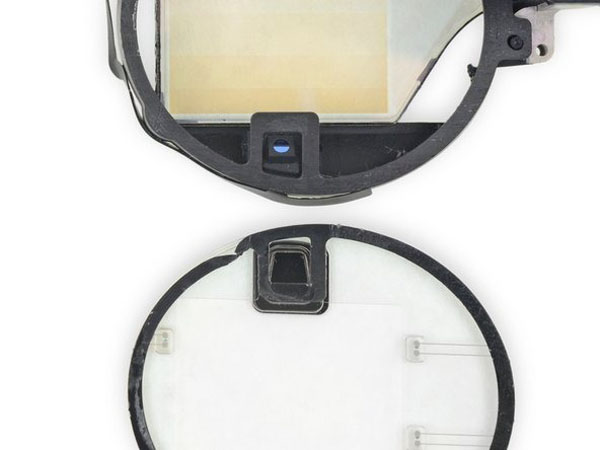

  • Bật ra một trong hai vòng phát hồng ngoại, chúng tôi thấy camera IR theo dõi bằng mắt khó nắm bắt đằng sau bộ lọc tối.
    • Chúng có vẻ là máy ảnh OmniVision CameraCubeChip với các bộ lọc lưỡng sắc gắn ngoài.
    • Theo dõi bằng mắt trong VR và AR cho phép một số tùy chọn giao diện mới khá thú vị, cũng như cải thiện hiệu quả hiện thực và hiệu quả hiển thị.
  • Đặt một camera đơn bên dưới mỗi mắt có thể hạn chế độ chính xác và phạm vi theo dõi mắt của camera. Camera có thể nhìn rõ hơn mắt / đồng tử khi người dùng nhìn xuống hơn so với hướng lên.

Bước 15:

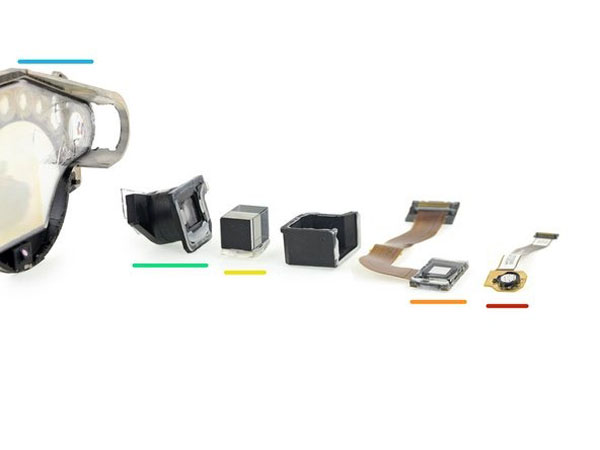

  • Bây giờ mọi thứ có một chút phá hủy, nhưng nó đáng để xem qua chuỗi quang học.
    • Một vòng tròn nhỏ gồm sáu đèn LED bắt đầu quá trình đỏ, xanh lá cây và xanh lam, lần hai cho hai mặt phẳng tiêu điểm.

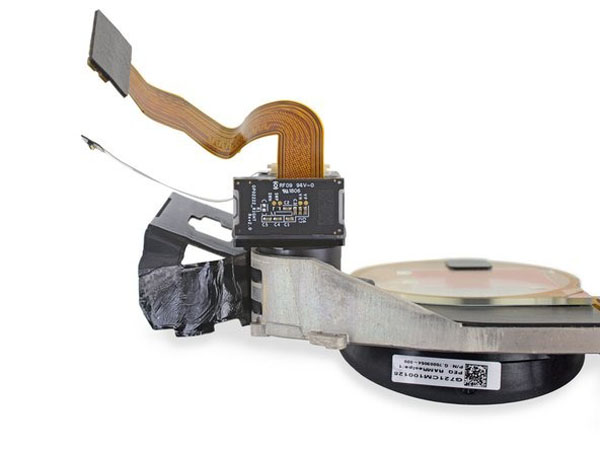

    • Các đèn LED sau đó chiếu vào microdisplay LCOS để tạo ra một hình ảnh. Nó được gắn vào vỏ nhựa màu đen bên cạnh.
    • Từ bên trong vỏ bọc đó, một thấu kính chuẩn trực sắp xếp ánh sáng thô từ đèn LED và được gắn vào bộ tách chùm phân cực.
    • Các chùm phân cực sau đó đi qua một loạt các thấu kính để tập trung hình ảnh vào các cách tử lối vào trên các ống dẫn sóng.

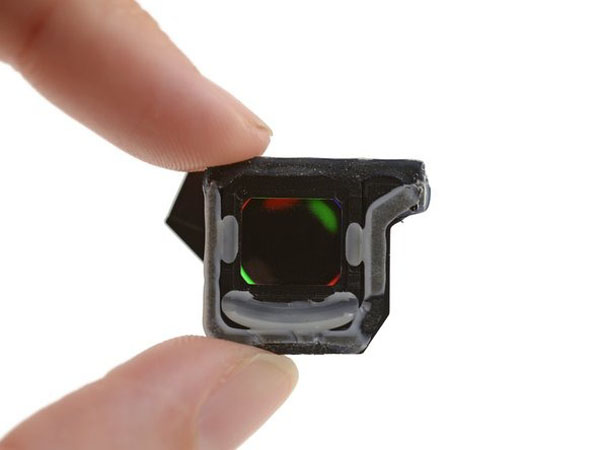

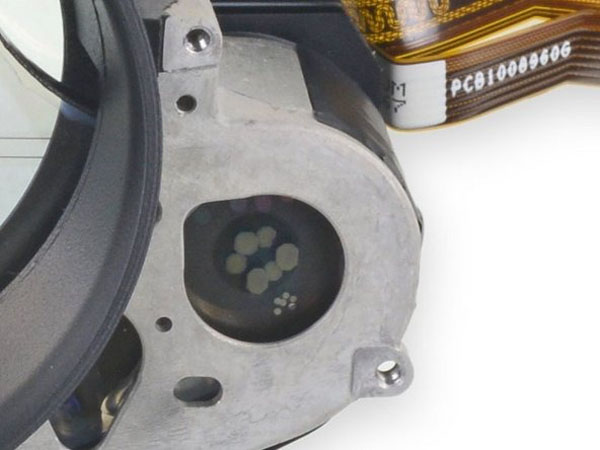

    • Các lưới chắn lối vào trông giống như các chấm nhỏ được nhúng trong sáu ống dẫn sóng (bây giờ hơi bị vỡ).

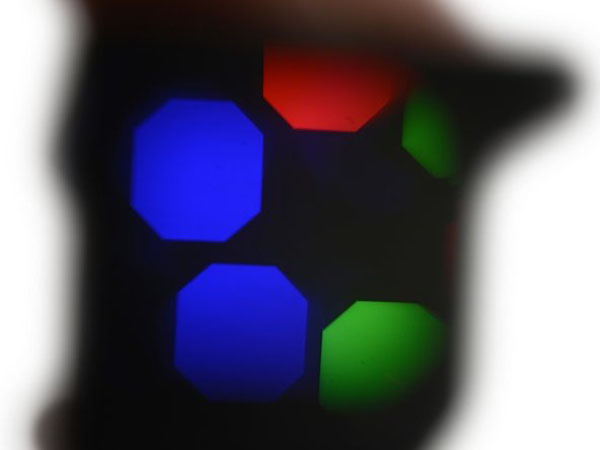

  • Chúng tôi chọn đơn vị “tiêm” để nhìn gần hơn, cho thấy các màu liên quan đến mỗi cách tử lối vào: hai màu đỏ, hai màu xanh lá cây và hai màu xanh lam.

Bước 16:

  • Bây giờ chúng ta đã có một điều trị quang học ngon miệng, đã đến lúc hướng sự chú ý của chúng ta đến bộ não của hoạt động này, Lightpack!

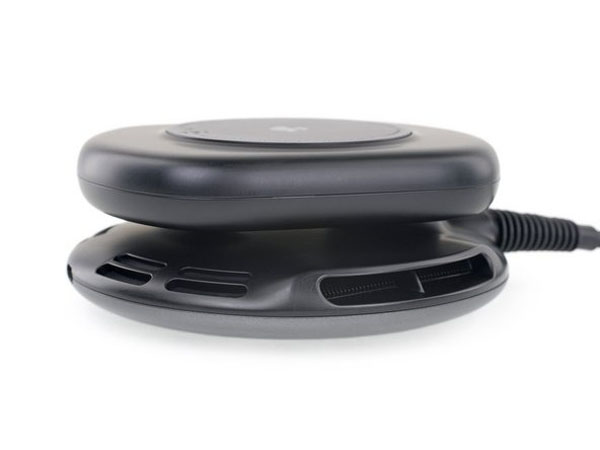

  • Thật khó để bỏ lỡ những lỗ thông hơi làm mát nổi bật. Máy tính bỏ túi nhỏ này có một hệ thống làm mát hoạt động? Chúng tôi sẽ sớm thấy.

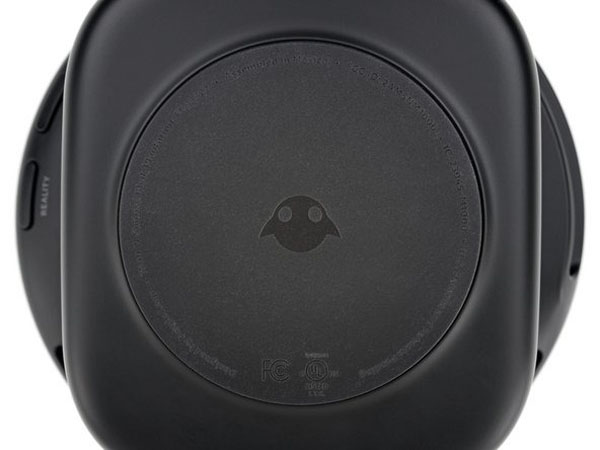

  • Những dấu hiệu của FCC không mang lại nhiều kết quả, ngoài những thứ được thiết kế bởi Magic Leap và được lắp ráp tại Mexico. Danh tính của nhà sản xuất phần cứng thực tế được cho là một bí mật được bảo vệ chặt chẽ.

Bước 17:

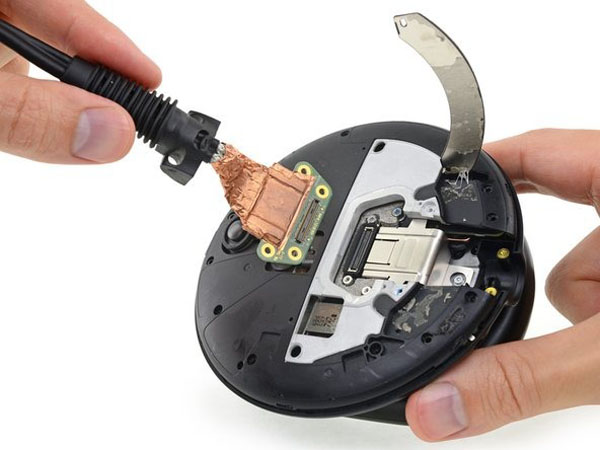

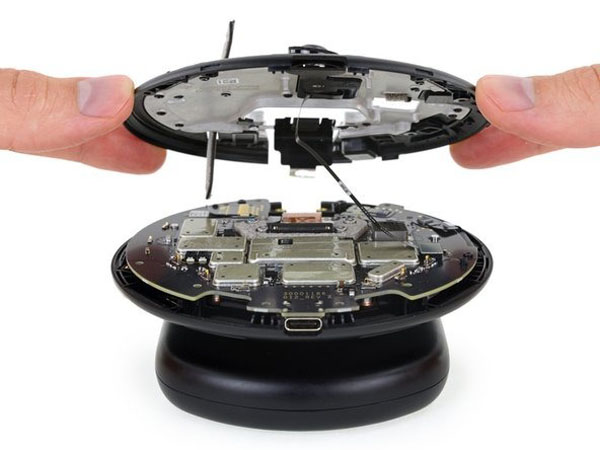

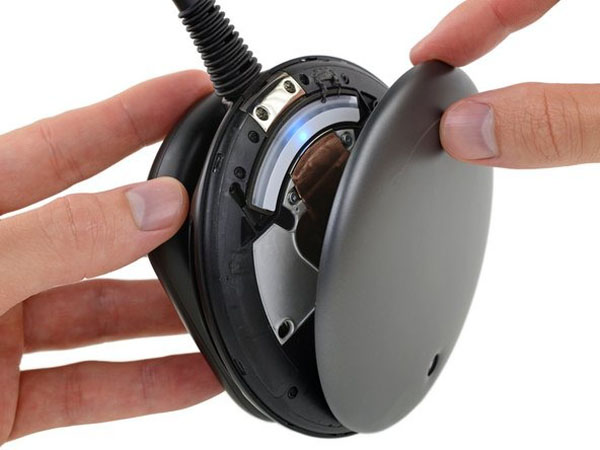

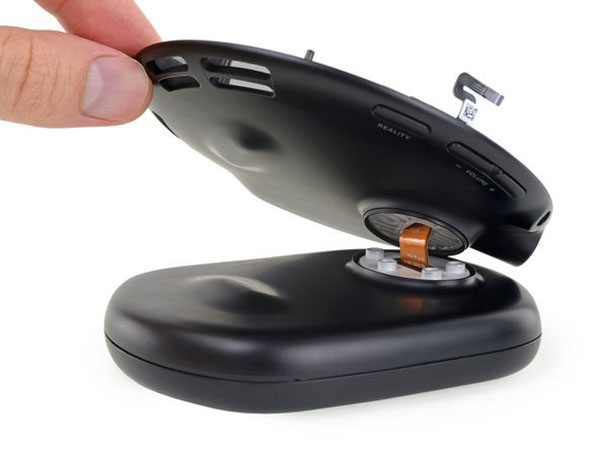

  • Việc bẻ khóa Lightpack mở tốn rất nhiều công sức, nhưng sự nóng nảy và cẩn thận cuối cùng cũng là mánh khóe.
  • Hầu hết các tai nghe VR dường như mất sau PC với rất nhiều dây cáp, nhưng đây là một dây cố định duy nhất bị mắc kẹt dưới dải đèn LED trạng thái, một số ốc vít và một số băng đồng.
    • Một dây cáp duy nhất cho tai nghe tạo ra một số công thái học thanh lịch, nhưng con mèo của bạn tốt hơn không nên nhai dòng đời này hoặc thiết bị của bạn là kaput.

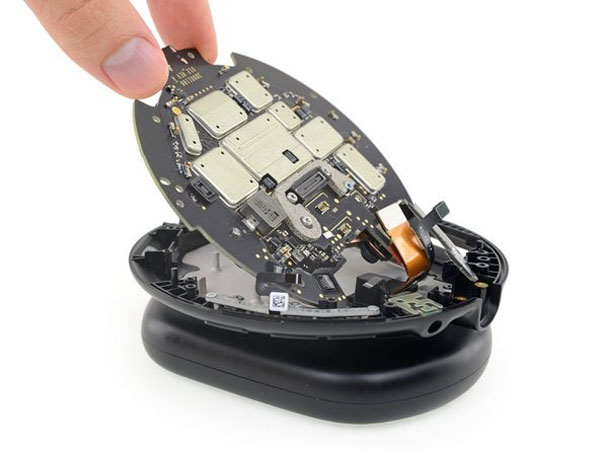

  • Một chút rắn khác của magiê đúc trên đường, và chúng tôi nhìn thấy bo mạch chủ!

Bước 18:

  • Chúng tôi bỏ qua giắc cắm tai nghe mô-đun và bảng nút, ủng hộ trường silicon chứa đầy lá chắn.

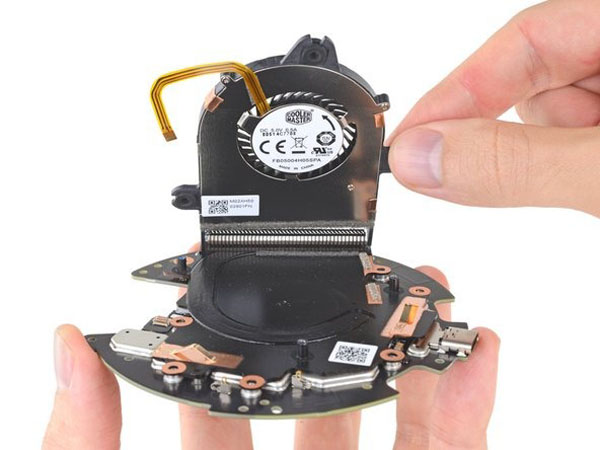

  • Một fan hâm mộ của Cool Master yêu thích PC sử dụng PCB này, giải thích những lỗ thông hơi mà chúng ta đã thấy trước đó.

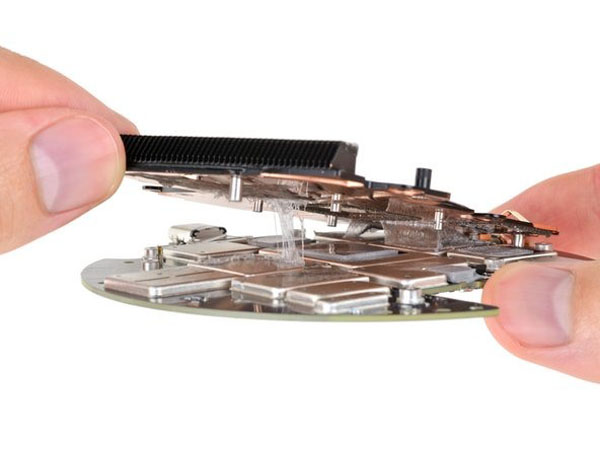

  • Xoay ốc vít không đủ để giải phóng tản nhiệt, được dán rất cứng đầu tại chỗ. Sau mười phút sưởi ấm và tò mò, cuối cùng nó cũng mất đi độ bám điện.
  • Điều này là rất nhiều làm mát cho một thiết bị nhỏ, có thể đeo được, nhưng nó có ý nghĩa với công việc mà nó phải làm. Có rất nhiều silicon tạo nhiệt trong đó, và trong trường hợp này túi nóng là một điều tồi tệ.

Bước 19:

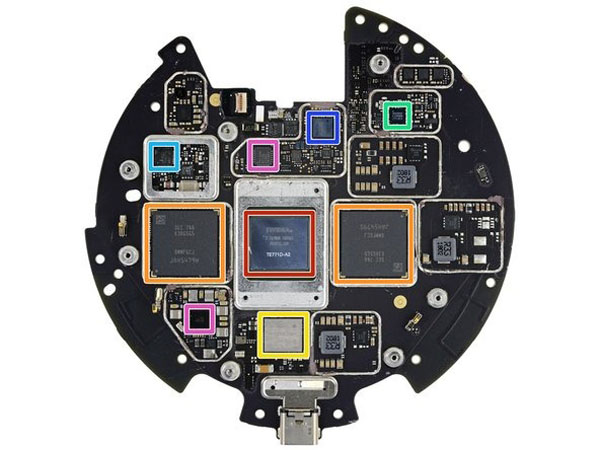

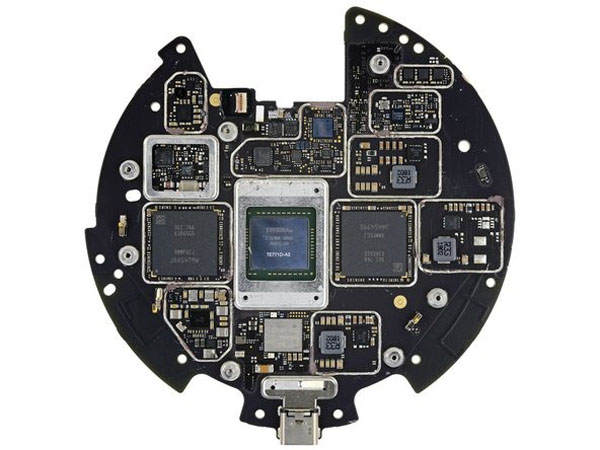

  • Một vài tấm khiên sau đó và đã đến lúc nhìn vào những con chip làm nên điều kỳ diệu:
    • NVIDIA Tegra X2 “Parker” SoC, với GPU NVIDIA Pascal
    • 2x Samsung K3RG5G50MM-FGCJ 32 Gb LPDDR4 DRAM (tổng cộng 64 Gb hoặc 8 GB)
    • Murata 1KL (có thể là mô-đun Wi-Fi / Bluetooth)
    • Chất bán dẫn Bắc Âu N52832 RF SoC
    • Renesas Electronics 9237HRZ sạc pin tăng cường
    • Altera (thuộc sở hữu của Intel) Mảng cổng lập trình trường 10M08 MAX 10
    • Maxim S bán dẫn MAX77620M quản lý năng lượng IC và Parade Technologies 8713A chuyển hướng hai chiều USB 3.0

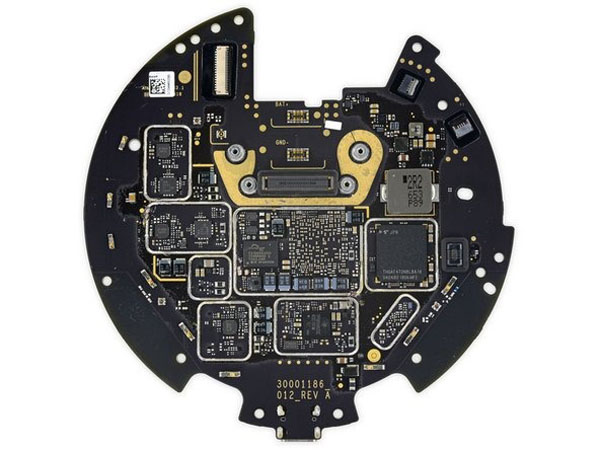

Bước 20:

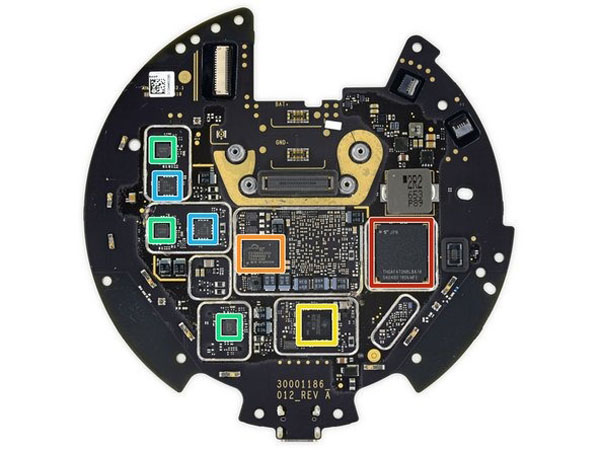

  • Và thêm một chút phép thuật ở phía sau:
    • Bộ lưu trữ flash phổ thông Toshiba THGAF4T0N8LBAIR 128 GB NAND
    • Spansion (nay là Cypress) Bộ nhớ flash FS128S 128 Mb quad SPI NOR
    • Bộ điều khiển phân phối nguồn USB TPS65982 USB Type-C và USB
    • Bộ điều khiển buck 2 pha uPI uP1666Q
    • Máy đo điện áp hai chiều Texas INA3221

Bước 21:

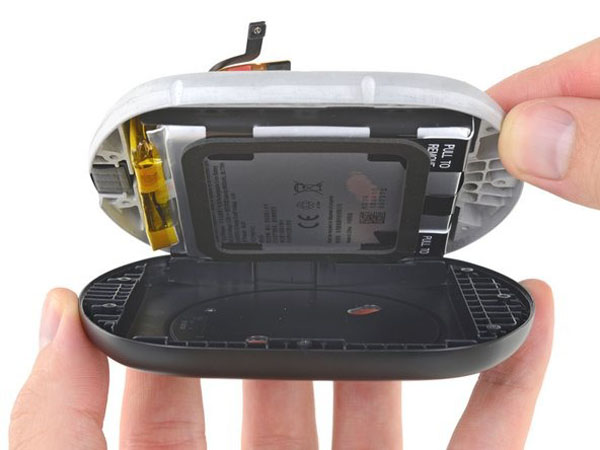

  • Tiếp theo phần đĩa bay nhấc lên, khiến vỏ pin dễ bị tổn thương bởi bàn tay tò mò của chúng ta.

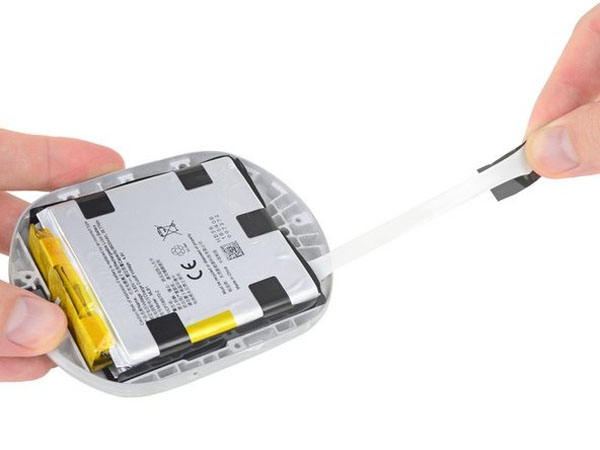

  • Việc sử dụng pin rất khó khăn, thật là mỉa mai khi tìm các tab kéo để loại bỏ, nhưng chúng tốt hơn là không có gì!
    • Tất cả các lớp và chất kết dính này có thể giúp chống sốc và độ bền. Nhưng khi pin chắc chắn bị chết, bạn đang xem xét việc thay thế toàn bộ thiết bị hoặc sửa chữa khó khăn, một người có thể là một vấn đề đau đầu cho các nhà tái chế.
  • Magic Leap gói bánh sandwich pin đôi này với 36,77 Wh, chạy ở mức 3,83 V. Đó là cùng tầm với một số máy tính bảng phổ biến.

Bước 22:

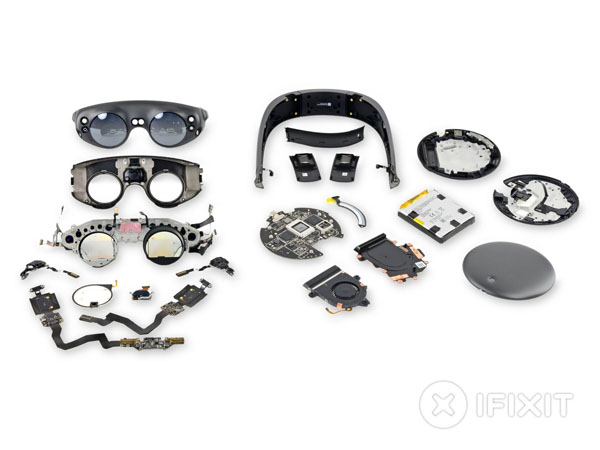

  • Magic Leap One rõ ràng là một phần cứng đắt tiền, ngắn hạn. Mỗi bit xây dựng nhằm duy trì hiệu chuẩn chính xác cho tuổi thọ của thiết bị. Dự đoán của chúng tôi sẽ là điều này đã được đẩy ra ở tốc độ tối đa, bất kể giá cả, để có được một cái gì đó trên thị trường.
    • Hãy để niềm hy vọng cho một phiên bản tiêu dùng duy trì thiết kế chu đáo và cống hiến cho độ bền, đồng thời tránh sự thiển cận của thiết bị này.
  • Đặc biệt cảm ơn Karl Guttag của KGonTech, người đã đóng góp thời gian và chuyên môn vô giá của mình để giúp chúng tôi điều hướng sự sụp đổ này.
  • Chuyên gia VR, và kẻ thù đôi khi của chúng tôi, Palmer Luckey cũng đóng góp một số nội dung tuyệt vời, cũng như truy cập phần cứng. Bạn có thể đọc toàn bộ nội dung của mình về Magic Leap One tại đây.
  • !!! Bất kỳ sai lầm nào trong sự cố này gần như chắc chắn là của chúng tôi, và không phải của những người đóng góp của chúng tôi.
  • Cuối cùng, đã đến lúc chỉ định điểm số sửa chữa.
