Trong hướng dẫn này, chúng ta sẽ tìm hiểu cách thay thế ống kính máy ảnh trên iPhone 7 Plus.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

!!! Trước khi bạn bắt đầu, hãy xả pin iPhone xuống dưới 25%. Pin lithium-ion được sạc có thể bắt lửa và / hoặc nổ nếu vô tình bị thủng.

  • Tắt nguồn iPhone của bạn trước khi bắt đầu tháo gỡ.
  • Tháo hai vít pentalobe 3.4 mm ở cạnh dưới cùng của iPhone.

Mở màn hình của iPhone sẽ thỏa hiệp con dấu không thấm nước của nó. Có con dấu thay thế sẵn sàng trước khi bạn tiến hành qua bước này, hoặc cẩn thận để tránh tiếp xúc với chất lỏng nếu bạn lắp ráp lại iPhone của bạn mà không cần thay thế con dấu.

Bước 2:

Làm nóng cạnh dưới của iPhone sẽ giúp làm mềm chất kết dính bảo vệ màn hình, giúp mở dễ dàng hơn.

  • Sử dụng máy sấy tóc hoặc chuẩn bị một iOpener và áp dụng nó vào cạnh dưới của iPhone trong khoảng một phút để làm mềm chất kết dính bên dưới.

Bước 3:

  • Áp dụng một cốc hút vào nửa dưới của bảng điều khiển phía trước, ngay phía trên nút home.

Hãy chắc chắn rằng cốc hút không chồng chéo với nút trang chủ, vì điều này sẽ ngăn chặn một con dấu hình thành giữa cốc hút và kính phía trước.

Bước 4:

  • Kéo lên trên cốc hút với công ty, áp lực không đổi để tạo ra một khoảng cách nhỏ giữa bảng điều khiển phía trước và phía sau trường hợp.
  • Chèn đầu phẳng của một spudger vào khoảng trống.

Các chất kết dính kín nước giữ màn hình tại chỗ là rất mạnh mẽ; việc tạo ra khoảng cách ban đầu này có một lực lượng đáng kể. Nếu bạn đang gặp khó khăn trong việc mở một khoảng trống, hãy lắc màn hình lên và xuống để làm suy yếu chất kết dính cho đến khi bạn có thể vừa vặn với một thanh nẹp bên trong.

  • Trong khi kéo lên trên cốc hút, xoay spudger để mở rộng mở giữa màn hình và trường hợp phía sau.

Bước 5:

  • Chèn đầu phẳng của spudger giữa bảng phía trước và vỏ phía sau ở cạnh dưới bên trái của iPhone.
  • Trượt thanh cuộn lên cạnh trái của điện thoại bắt đầu từ cạnh dưới và di chuyển về phía các nút điều chỉnh âm lượng và nút chuyển im lặng, phá vỡ lớp keo giữ màn hình tại chỗ.

!!! Không cố gắng nâng cạnh trên của màn hình cách xa vỏ phía sau, vì nó được giữ cố định bằng các kẹp nhựa có thể bị vỡ.

Bước 6:

  • Loại bỏ các spudger từ phía bên trái của điện thoại và chèn đầu phẳng vào góc dưới cùng bên phải.
  • Trượt thanh trượt lên cạnh phải của điện thoại lên góc trên cùng, phá vỡ lớp keo giữ màn hình tại chỗ.

Bước 7:

  • Kéo lên cốc hút để nâng màn hình lên và mở iPhone.

!!! Không nâng màn hình lên hơn 10º vì có các cáp ribbon tinh tế dọc theo cạnh phải của thiết bị kết nối màn hình với bảng logic.

Bước 8:

  • Kéo lên trên nub nhỏ trên cốc hút để loại bỏ nó từ bảng điều khiển phía trước.

Bước 9:

  • Trượt một lựa chọn mở bên dưới màn hình dọc theo cạnh trên của điện thoại để nới lỏng phần cuối của chất kết dính.

Bước 10:

  • Kéo cụm màn hình ra xa mép trên của điện thoại để nhả các clip giữ nó vào vỏ sau.
  • Mở iPhone bằng cách xoay màn hình hiển thị từ phía bên trái, như bìa sau của một cuốn sách.

!!! Đừng cố gắng tách biệt hoàn toàn màn hình, vì một số cáp ribbon mỏng manh vẫn kết nối nó với bảng logic của iPhone.

Bước 11:

Tháo 4 vít Y000 ba điểm sau bảo đảm giá đỡ cáp hiển thị thấp hơn cho bảng logic:

  • Ba vít 1,2 mm.
  • Một vít 2,6 mm.

Bước 12:

  • Tháo khung cáp màn hình phía dưới.

Bước 13:

  • Sử dụng các điểm của một spudger để nâng đầu nối pin ra khỏi ổ cắm của nó trên bảng logic.

Nối cáp đầu nối lên một chút để ngăn không cho nó tiếp xúc với ổ cắm và cấp nguồn cho điện thoại.

Bước 14:

!!! Hãy chắc chắn rằng pin đã bị ngắt kết nối trước khi bạn ngắt kết nối hoặc kết nối lại các dây cáp trong bước này.

  • Sử dụng đầu phẳng của một spudger hoặc một móng tay để ngắt kết nối hai kết nối màn hình thấp hơn bằng cách prying chúng thẳng lên từ ổ cắm của họ trên bảng logic.

Để gắn lại các đầu nối báo chí, bấm xuống một đầu cho đến khi nó khớp vào vị trí, sau đó lặp lại ở đầu kia. Không ấn xuống ở giữa. Nếu đầu nối thậm chí hơi lệch, đầu nối có thể gập lại, gây hư hỏng vĩnh viễn.

Nếu bạn có màn hình trắng, đường trắng trên màn hình, hoặc thiếu một phần hoặc hoàn toàn cảm ứng sau khi lắp ráp lại điện thoại, hãy thử ngắt kết nối và kết nối lại cẩn thận cả hai dây cáp này và đảm bảo chúng được ngồi hoàn toàn.

Bước 15:

Tháo ba vít Y000 ba điểm đảm bảo giá đỡ trên đầu nối cụm cảm biến của bảng mặt trước:

  • Một vít 1,3 mm.
  • Hai ốc vít 1.0 mm.

Tháo khung.

Bước 16:

  • Ngắt kết nối đầu nối cụm cảm biến của bảng điều khiển phía trước khỏi ổ cắm trên bo mạch logic.

Đầu nối báo chí này cũng phải được kết nối lại một đầu tại một thời điểm để giảm thiểu nguy cơ bị uốn cong.

Bước 17:

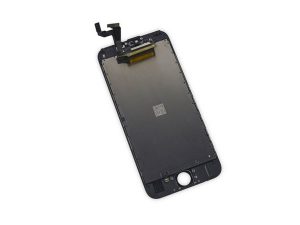

  • Tháo cụm màn hình.

Trong quá trình reassembly, tạm dừng ở đây nếu bạn muốn thay thế các chất kết dính xung quanh các cạnh của màn hình.

Bước 18:

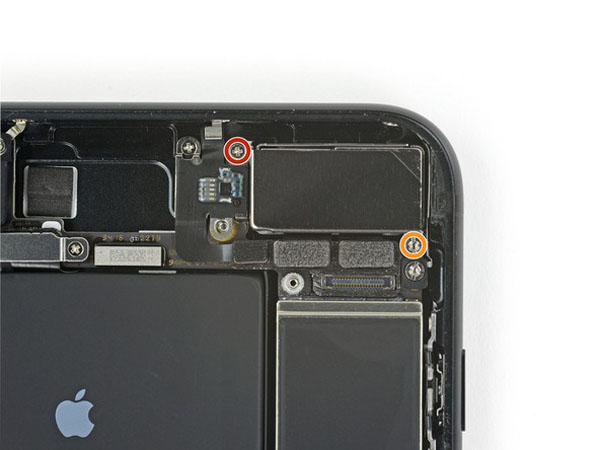

Tháo hai ốc vít giữ chặt khung máy ảnh phía sau:

  • Một vít Phillips 1.6 mm.
  • Một vít vặn vít 2.2 mm.

Vít standoff được loại bỏ tốt nhất bằng cách sử dụng một Bit Standoff Screwdriver Bit và xử lý trình điều khiển.

!!! Trong một pinch, một tuốc nơ vít flathead nhỏ sẽ làm công việc – nhưng sử dụng thận trọng hơn để đảm bảo nó không trượt và làm hỏng các thành phần xung quanh.

Bước 19:

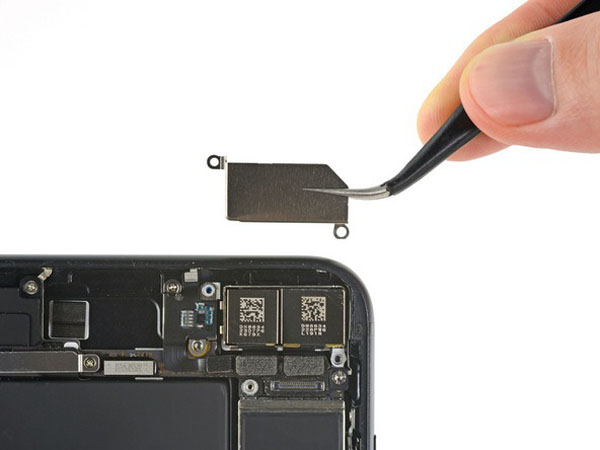

  • Tháo khung bao gồm cụm máy ảnh phía sau.

Bước 20:

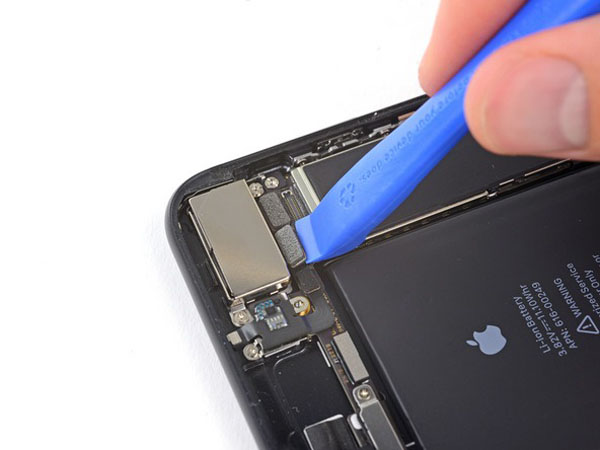

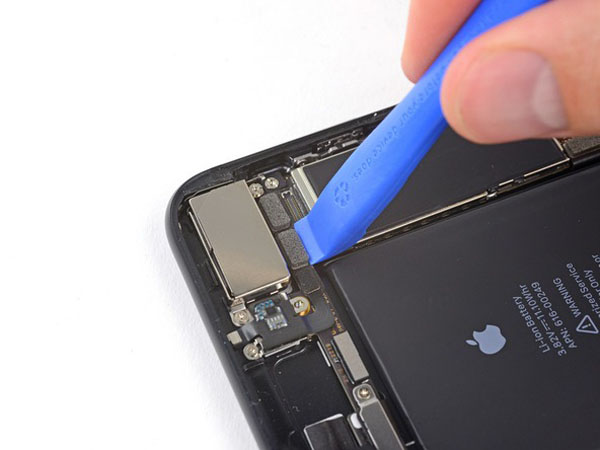

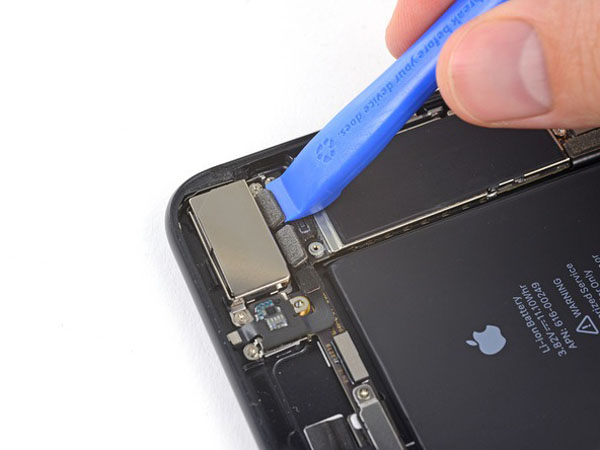

  • Sử dụng công cụ mở iFixit hoặc móng tay để ngắt kết nối hai đầu nối cáp camera bằng cách kéo chúng thẳng từ ổ cắm của chúng.

Bước 21:

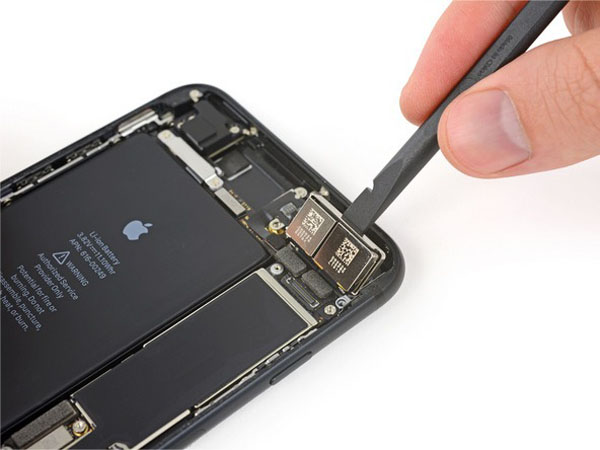

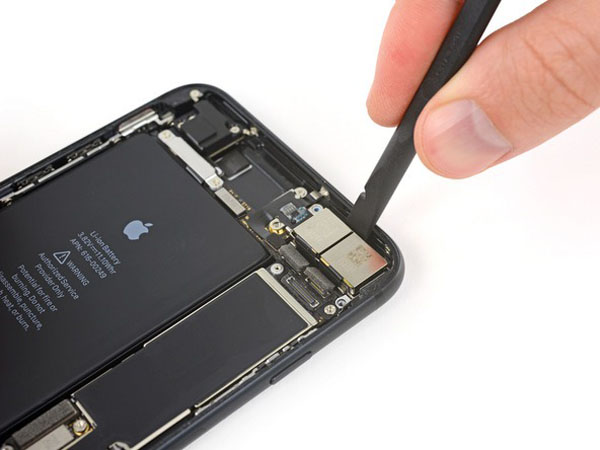

  • Sử dụng đầu phẳng của một spudger để nâng lên cụm máy ảnh phía sau từ cạnh trên của iPhone.

Bước 22:

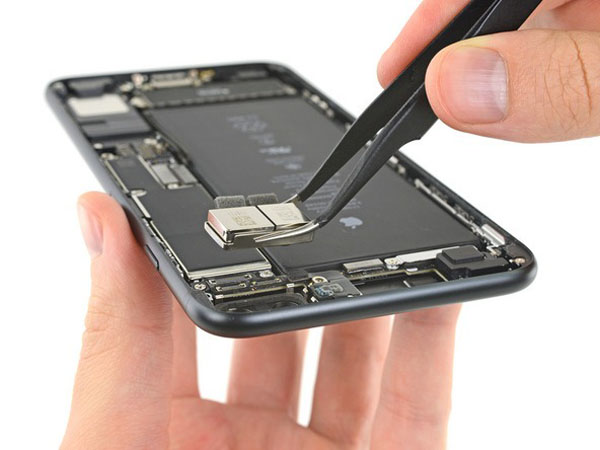

  • Tháo cụm máy ảnh phía sau.

Bước 23:

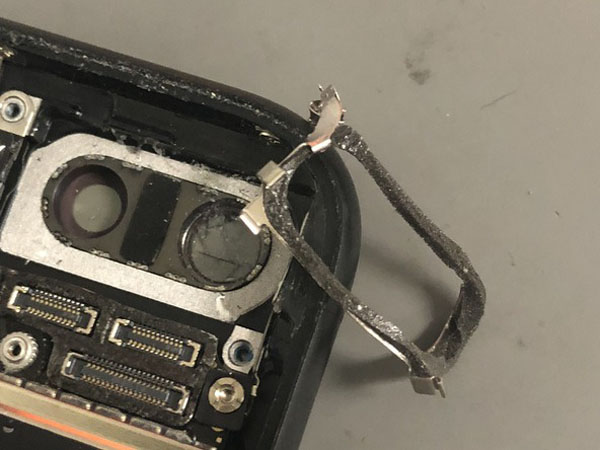

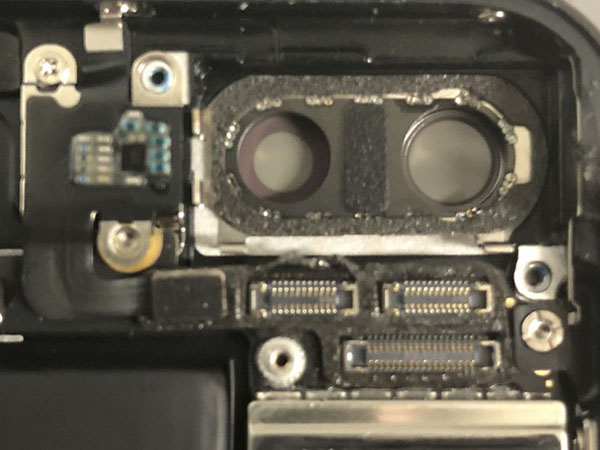

  • Rất khó để loại bỏ khung dưới cùng này. Cạnh tròn bên trong của khung này có vẻ được hàn với vòng ống kính máy ảnh. Vì vậy, bạn cần nhiều nỗ lực và nó không ngạc nhiên khi phá vỡ khung.
  • Tôi thích lái một chiếc đinh vít bằng phẳng và đẩy nó vào chỗ nó sẽ không làm hỏng bất kỳ bộ phận nào và chỉ kéo cho đến khi tôi nghe thấy những giọt nước mắt nhỏ.
  • Đó là nơi hàn đã xảy ra, bạn cũng có thể nhìn thấy nó trong hình ba.

Bước 24:

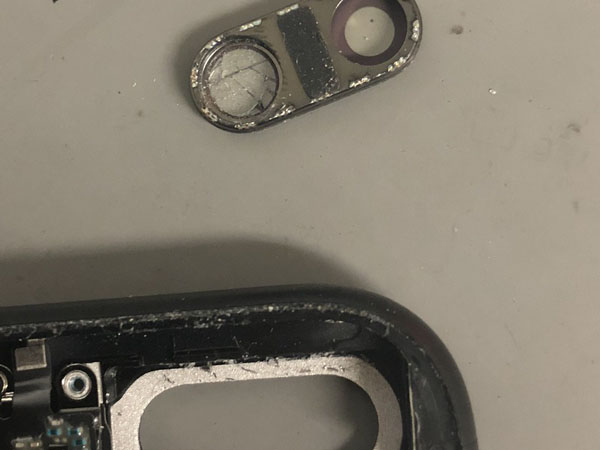

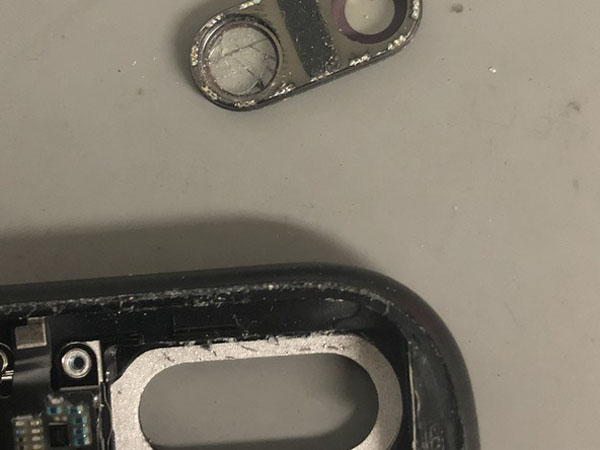

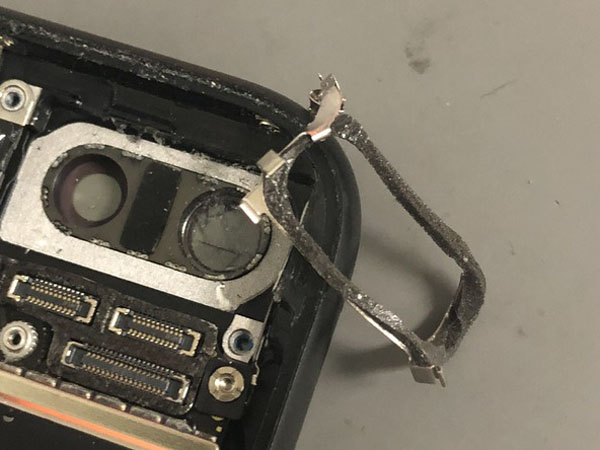

  • Bước cuối cùng là đẩy ống kính camera bị nứt ra từ bên trong.
  • Đầu tiên, hãy tìm một công cụ bạn thích và dễ sử dụng với nỗ lực. Sau đó, đặt tay của bạn, nơi quyền lực của bạn sẽ hạ cánh để bảo vệ các trường hợp phía sau từ uốn. Tiếp theo, đẩy ống kính máy ảnh với nỗ lực. Hãy cẩn thận với điện thoại và bàn tay của bạn rất nhiều.
  • Khi bạn đặt ống kính máy ảnh mới, bạn sẽ cần keo hoặc chất kết dính để gắn chặt ống kính máy ảnh cũng như khung dưới cùng mới.
  • Bạn không cần phải có một khung mới, nó không cần thiết.
  • Nếu bạn lo lắng về việc iPhone 7 Plus bị hỏng, hãy gửi nó đến một trung tâm của Apple.

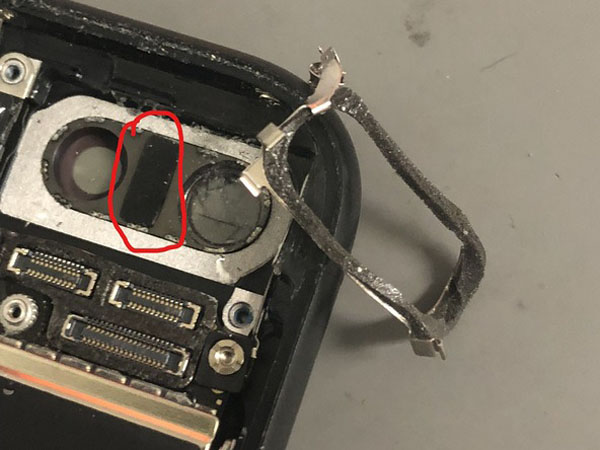

  • Những gì tôi làm ở đây là tôi đặt điện thoại chắc chắn vào bàn với máy ảnh gắn bó ra, tôi đặt tuốc nơ vít bằng phẳng của tôi, nơi các điểm đánh dấu màu đỏ là và tôi hơi gõ tuốc nơ vít với một cái búa.

Bước 25:

  • Để chèn cái mới bạn đặt nó lên bàn và nhẹ nhàng đặt điện thoại lên trên nó đẩy nó vào trong.
  • Hãy chắc chắn rằng ống kính máy ảnh mới được tuôn ra với mặt sau và bạn tốt để đảo ngược các bước.
