ID chip đầy đủ của iPhone 13 Pro

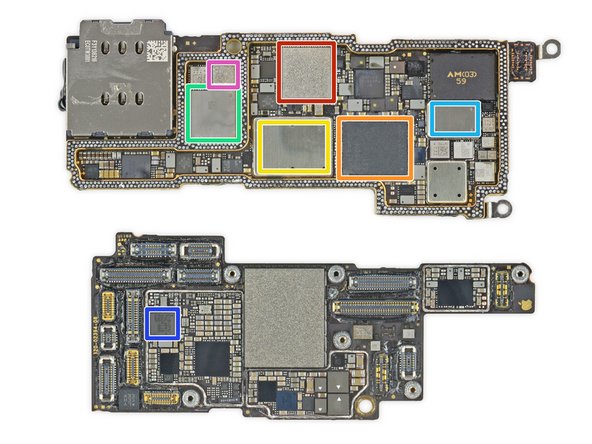

Bảng logic, mặt 1:

Màu đỏ: Apple APL1W07 A15 Bionic SoC được xếp lớp với 6 GB rất có thể là SK Hynix LPDDR4X SDRAM

Màu cam: IC quản lý nguồn Apple APL1098

Màu vàng: IC quản lý nguồn Apple 338S00762-A1

Màu xanh lá: IC quản lý nguồn STMicroelectronics STB601A05

Màu xanh dương nhạt: IC quản lý nguồn Apple 338S00770-B0

Màu xanh dương đậm: IC quản lý nguồn hiển thị TPS65657B0 của Texas Instruments

Màu tím: Bộ ghép kênh cổng màn hình NXP Semiconductor CBTL1616A0

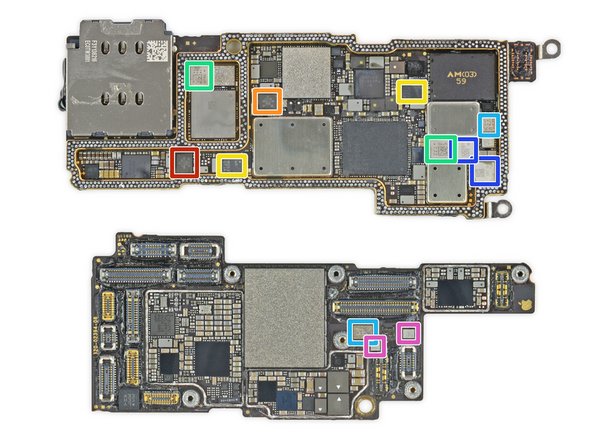

Bảng logic, mặt 1 (tiếp):

Màu đỏ: Trình điều khiển mảng Texas Instruments CD3710A1 VCSEL

Màu cam: Bộ lặp kép USB 2.0 của Texas Instruments

Màu vàng: BẬT bộ chuyển đổi DC-DC bán dẫn

Màu xanh lá: Có thể là IC quản lý nguồn bán dẫn NXP

Màu xanh dương :Có thể là một công tắc tải bán dẫn NXP

Bảng logic, mặt 1 (tiếp):

Màu đỏ: Chip băng thông siêu rộng Apple / USI U1

Màu cam: Mô-đun front-end Skyworks SKY58271-19

Màu vàng: Mô-đun front-end Skyworks SKY58276-17

Màu xanh lá: Có thể là mô-đun đầu cuối Broadcom AFEM-8225

Màu xanh dương nhạt: Có thể là mô-đun khuếch đại công suất Skyworks SKY59723

Màu xanh dương đậm: Có thể là một mô-đun chuyển đổi RF Murata 141

Màu tím: Có thể là bộ lọc Broadcom

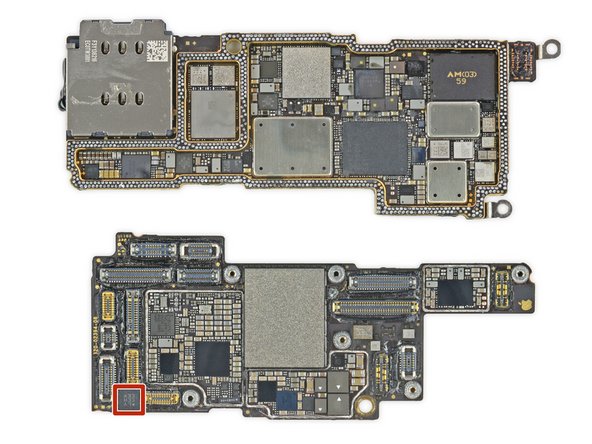

Bảng logic, mặt 1 (tiếp):

Màu đỏ: La bàn điện tử Alps HSCDTD00xA

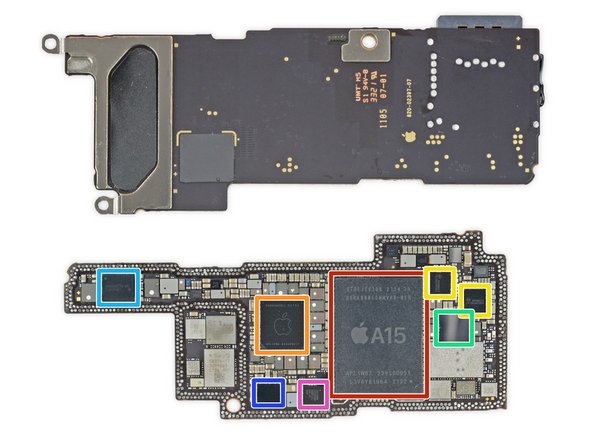

Bảng logic, mặt 2 và 3:

Màu đỏ: 128 GB bộ nhớ flash Kioxia NAND

Màu cam: STMicroelectronics ST33Jxxx vi điều khiển an toàn w / eSIM

Màu vàng: Có thể là bộ xử lý âm thanh Apple / Cirrus Logic 338S00817

Màu xanh lá: Bộ giải mã âm thanh Apple / Cirrus Logic 338S00739

Màu xanh dương nhạt: Bộ khuếch đại âm thanh Apple / Cirrus Logic 338S00537

Màu xanh dương đậm: Bộ thu điện không dây Broadcom BCM59365

Màu tím: Có thể là một trình điều khiển xúc giác của Thiết bị Analog

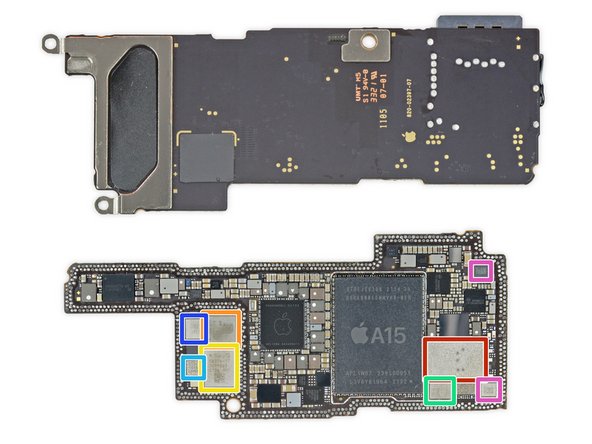

Bảng logic, mặt 2 và 3 (tiếp):

Màu đỏ: Mô-đun WiFi / Bluetooth USI 339S00761

Màu cam: Modem Qualcomm SDX60M 5G

Màu vàng: Có thể là bộ thu phát RF Qualcomm SDR868 5G

Màu xanh lá: Mô-đun phía trước Broadcom AFEM-8215

Màu xanh dương nhạt: Có thể là mô-đun front-end Skyworks SKY53838-17

Màu xanh dương đậm: Bộ điều khiển NFC bán dẫn NXP SN210V với phần tử an toàn

Màu tím: Có thể là mô-đun khuếch đại công suất Skyworks SKY57217

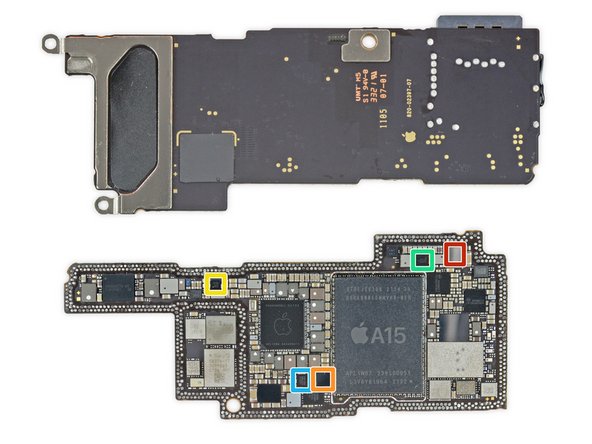

Bảng logic, mặt 2 và 3 (tiếp):

Màu đỏ: Bộ theo dõi phong bì Qualcomm QET510

Màu cam: cBộ theo dõi phong bì Qualcomm QET5100

Màu vàng: Có thể là trình theo dõi phong bì Qorvo

Màu xanh lá: Có thể là mô-đun công tắc RF Skyworks SKY514xx

Màu xanh dương nhạt: Có thể là công tắc Skyworks RF

Màu xanh dương đậm: Mô-đun chuyển đổi ăng-ten Murata có thể

Màu tím: Công tắc điều chỉnh ăng-ten

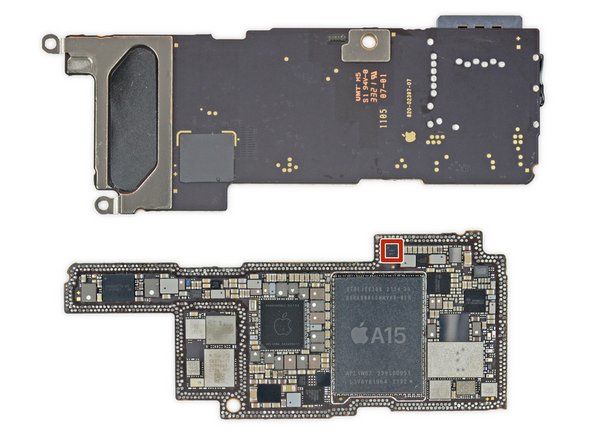

Bảng logic, mặt 2 và 3 (tiếp):

Màu đỏ: Máy đo gia tốc / con quay hồi chuyển 6 trục Bosch Sensortec
