Google Pixel 3 XL là tất cả mặc quần áo trong đồng phục điện thoại hàng đầu mới nhất: kính ở mặt sau và một rãnh trên mặt trước. Nhưng chúng tôi đang đi qua mặt tiền mới sáng bóng, để nhìn kỹ hơn bên trong. Và chỉ có một cách để đến đó — với một giọt nước mắt!

Tìm kiếm tất cả các bản cập nhật teardown mới nhất, shiniest nhất? Hãy xem qua Facebook, Instagram hoặc Twitter của chúng tôi để biết tất cả thông tin mới nhất. Đối với teardowns gửi thẳng vào hộp thư đến của bạn, đăng ký nhận bản tin của chúng tôi.

Thể hiện yêu thương tác giả ở đây nhé!

Bước 1:

Chúng ta hãy nhìn vào công nghệ nằm bên ngoài ngoại thất mới của Pixel 3 XL:

  • Màn hình OLED 6,3 “với độ phân giải QHD + 1440 × 2960 (523 ppi) và Kính Gorilla 5
  • Bộ xử lý Qualcomm Snapdragon 845 64 bit của Octa-core (2,5 GHz + 1,6 GHz) với RAM LPDDR4x 4 GB
  • 12,2 MP, ƒ / 1.8, camera chính của OIS với lấy nét tự động lấy nét hai điểm ảnh; máy ảnh selfie 8.1 MP kép
  • Bộ nhớ trong 64 GB hoặc 128 GB
  • Sạc không dây Qi
  • IP68 khả năng chịu nước
  • Android 9.0 Pie

Bước 2:

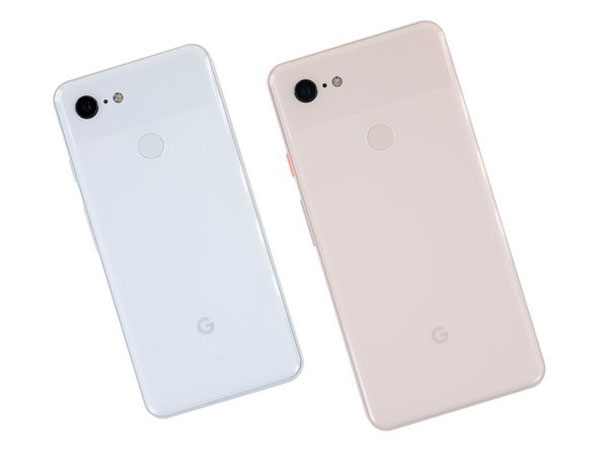

  • Trước khi lặn bên trong, hãy xem bên ngoài kiểu dáng đẹp của Pixel 3 XL cùng với anh chị em nhỏ hơn của nó.
  • Sự sao lưu mới trên các điện thoại này trông rất giống với vỏ bọc lai từ hai thế hệ trước, nhưng lần này nó chỉ là một mảnh kính duy nhất (với kết thúc mờ một phần).

Thật không may, kính là hư không gần như nhôm bền, vì vậy chúng tôi hy vọng cho một cách dễ dàng để thay thế những gì có thể sẽ là một phần thường bị hỏng.

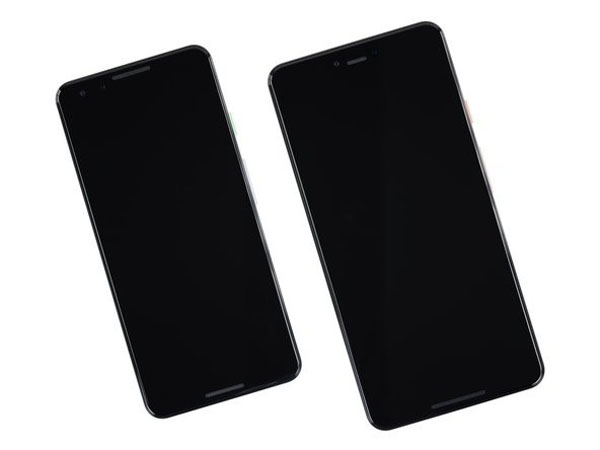

  • Quay sang phía trước, chúng tôi sẽ theo dõi một camera phụ nằm trên đỉnh cả hai màn hình.
  • Đúng vậy — trong khi mọi người khác đã ném nhiều camera hơn ở phía sau, Google quay lại và thêm một máy ảnh tương đương (tương đương 19 mm) siêu cạnh máy ảnh góc rộng (28 mm tương đương) hiện có.

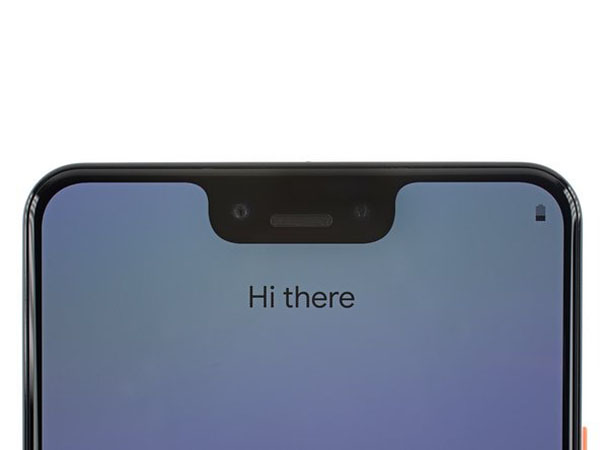

  • Dành riêng cho Pixel 3 XL là một chú robot nhỏ thời thượng chào đón chúng tôi khi chúng tôi bật điện thoại.

Bước 3:

  • Các loa phía trước trên cả Pixel 3 rời khỏi khung nhôm không có bất kỳ lưới loa nào.

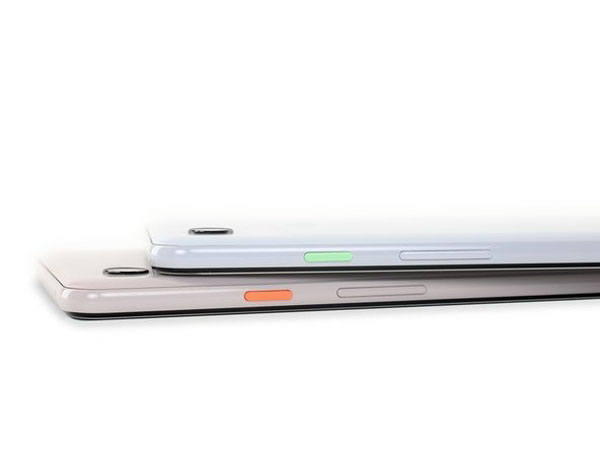

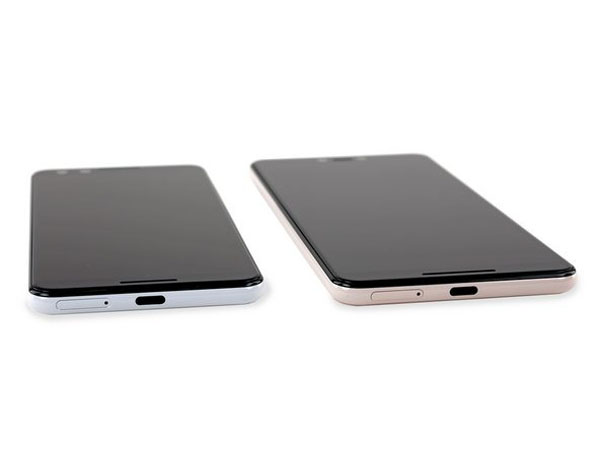

  • Xếp chồng lên nhau, rõ ràng là một trong những chiếc điện thoại này có XL cao hơn một chút so với loại kia, nhưng không có nhiều khác biệt.

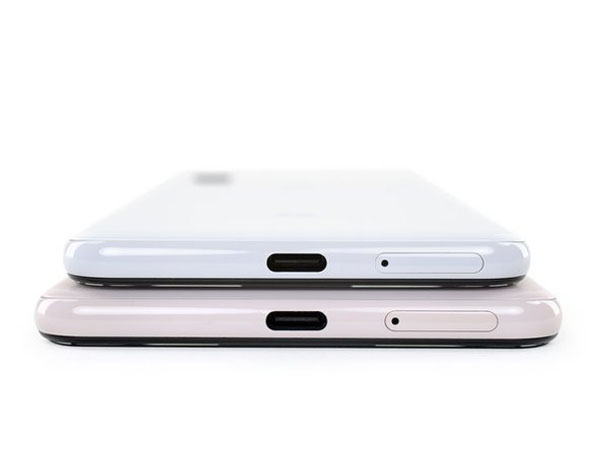

  • Cổng sạc USB-C, khe cắm thẻ SIM và các nút nguồn theo chủ đề của 80 có mặt và được tích hợp trên cả hai điện thoại.

Bước 4:

  • Bây giờ chúng tôi đã làm việc theo cách của chúng tôi xung quanh bên ngoài, đó là thời gian để đi vào bên trong.

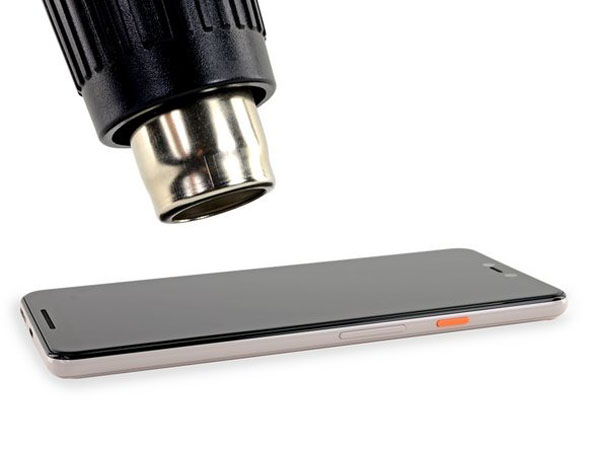

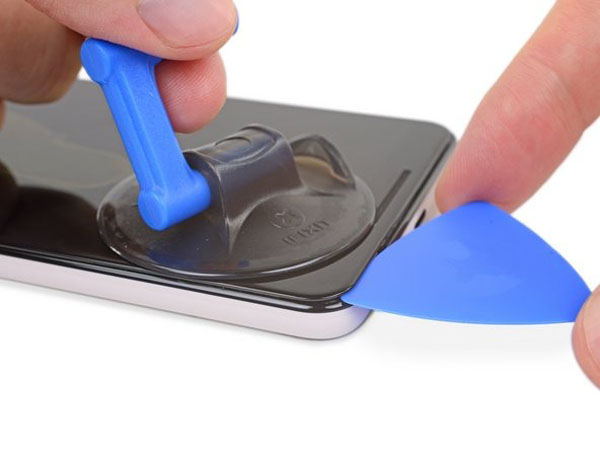

  • Kinh nghiệm cho chúng ta biết rằng một chút hút và cắt là tất cả những gì cần thiết để coax màn hình mở, nhưng khi đó không làm việc chúng tôi mang lại những khẩu súng lớn (nhiệt).
  • Có vẻ như Pixel 3 XL vẫn sử dụng chất kết dính bọt, nhưng nó bền bỉ hơn so với những thứ thân thiện với sửa chữa mà chúng tôi đã thấy năm ngoái.

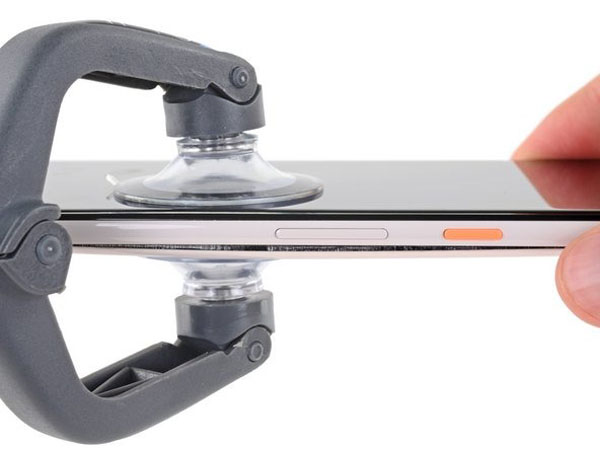

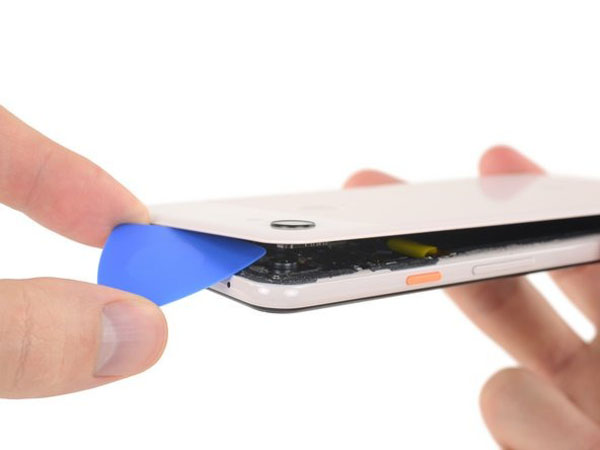

  • Chúng tôi rút ra iSclack đáng tin cậy, mong muốn tách cụm màn hình, nhưng vỏ sau sẽ mang lại hiệu quả đầu tiên!

Toàn bộ điều này đang bắt đầu nhắc nhở chúng ta ít về người tiền nhiệm của Pixel 3, và nhiều hơn nữa của nó nổi tiếng dính hiện đại.

Bước 5:

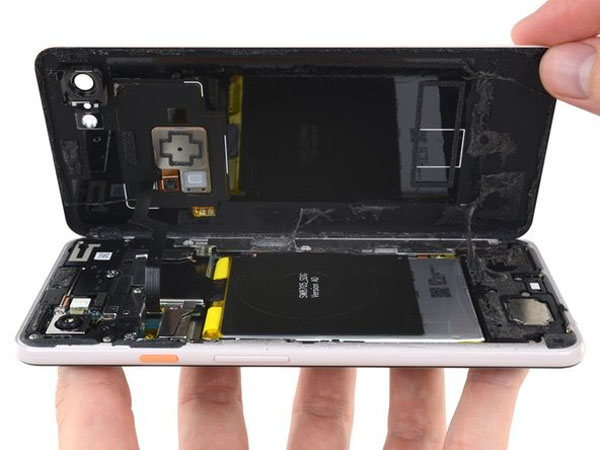

  • Sau khi đấu tranh thông qua keo dính hơn một chút so với dự kiến, chúng tôi đang ở!

Có lẽ Google nghĩ rằng keo thêm là cần thiết cho rằng điểm thêm chất lỏng IP, nhưng chúng tôi đã nhìn thấy điện thoại IP68 khác được dễ dàng hơn để mở.

  • Rất may, cáp cảm biến vân tay đủ dài để tránh bị rách bởi những người mở nhiệt tình.

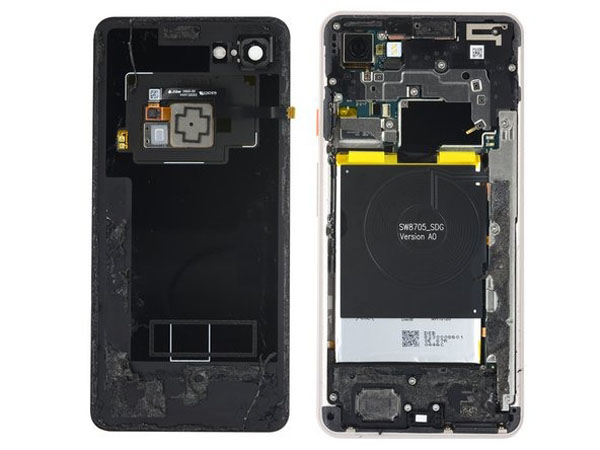

  • Chế độ xem bên trong là khá nhiều những gì chúng tôi mong đợi: một bộ sạc không dây mới sáng bóng, pin, bảng, một vài máy ảnh và cảm biến vân tay sống ở bìa sau.
  • Ít hơn dự kiến ​​là vỏ kim loại trên bo mạch chủ, và một khay SIM ẩn ở đâu đó bên dưới cụm loa.

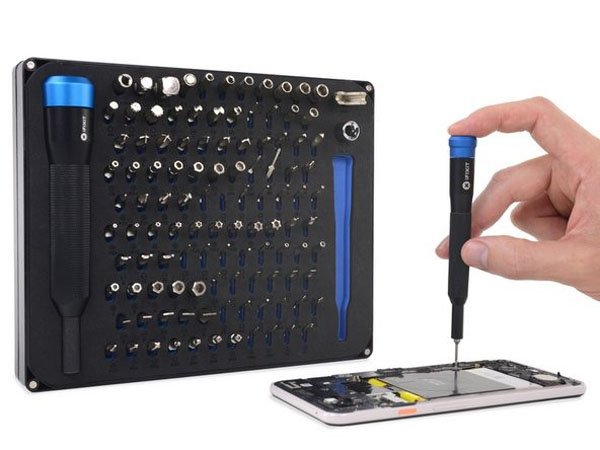

  • Google nghĩ rằng họ sẽ dọa chúng tôi với một vài ốc vít? Vâng đoán những gì: chúng tôi đã chuẩn bị với một bit Torx cho các ốc vít, và 111 bit khác chỉ trong trường hợp.

Bước 6:

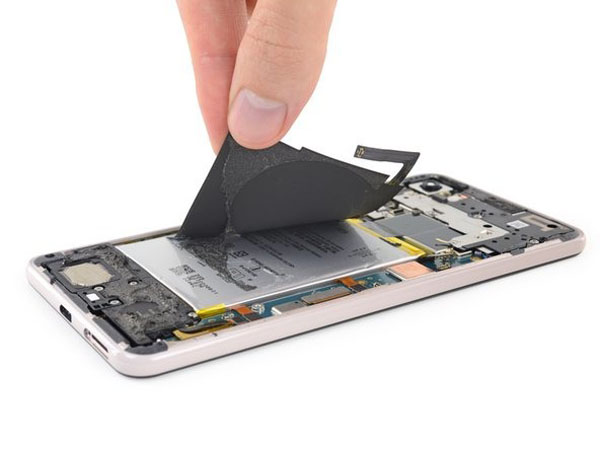

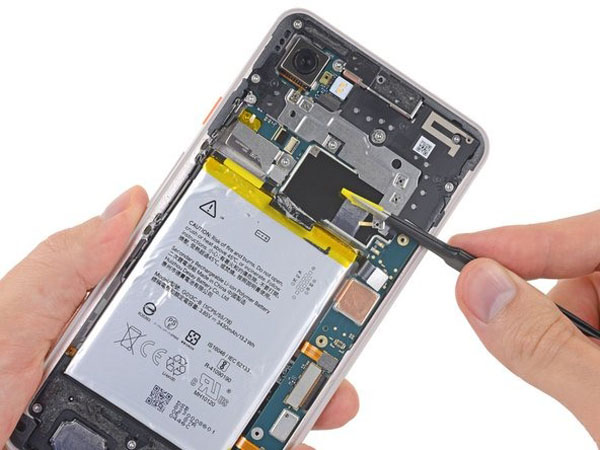

  • Xu hướng dính cứng rắn vẫn tiếp tục, giữ cuộn dây sạc không dây tới nhà máy của Pixel. Nhưng chúng tôi gián điệp một số thời gian nghỉ ngơi!
  • Pin được bảo đảm bằng keo dán giải phóng thân thiện tương đối dễ sửa chữa. Vì vậy, bạn có ít nhất một cơ hội để loại bỏ dễ dàng, nếu kỹ thuật của bạn là đúng!

Những dải này không thực sự giúp ích nhiều cho chúng tôi, nhưng Pixel 3 có may mắn hơn.

  • Chúng tôi sử dụng để dùng chỉ nha khoa để tháo pin ra và vô tình cắt một sợi cáp băng mỏng ẩn bên dưới! Trước tiên là một cánh tay sửa chữa sẽ giúp chúng tôi trong đấu trường này.

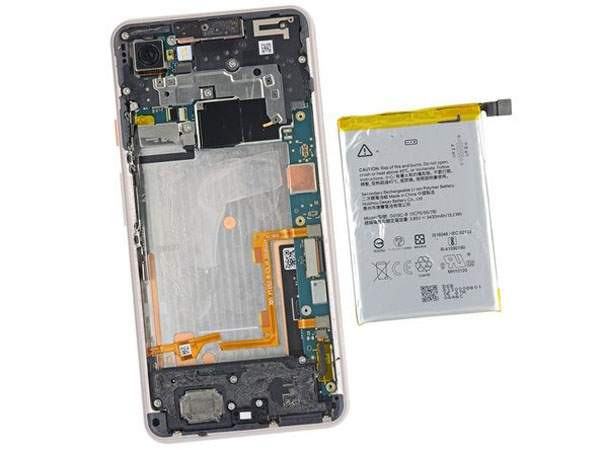

  • Dính thử thách sang một bên, pin ra: Pixel 3 XL được đóng gói 13,2 Wh. Đó là thực sự xuống một smidge từ Pixel 2 XL của 13,6 Wh, và xung quanh giống như bản gốc Pixel XL của 13,28 Wh.
  • Pixel 3 XL vẫn đánh bại iPhone XS Max (12.08 Wh) và đến gần Galaxy S9 + (13.48 Wh).

Bước 7:

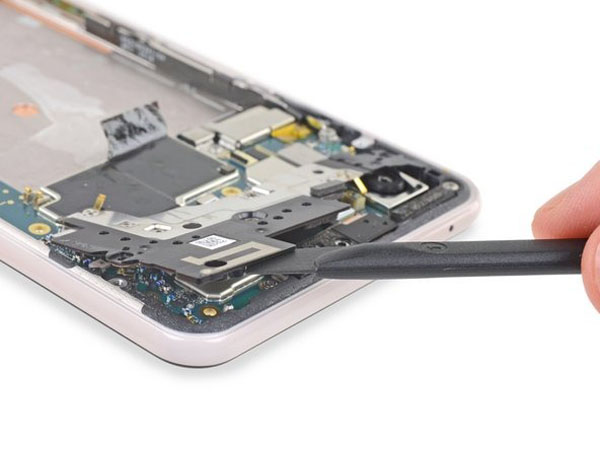

  • Phía trên miệng núi lửa, nơi pin đã từng nằm, chúng tôi trích xuất một ăng-ten che chắn bo mạch chủ.
  • Ở đầu phía nam của điện thoại, chúng tôi chiến đấu với một số chất kết dính để giải phóng những gì có vẻ giống như một lá chắn khác.

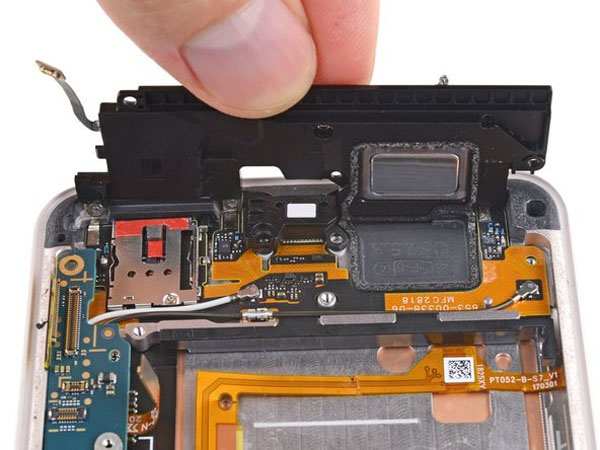

  • Một cái bẫy khác! Lá chắn này thực sự là vỏ loa, mà chúng tôi chỉ chia làm một nửa để truy cập các thành phần bên dưới.

Buồng loa được niêm phong bằng keo chống thấm, và con dấu đó phải bị phá vỡ để truy cập vào bất kỳ cổng thông thường nào được bảo dưỡng trên bảng con.

Bước 8:

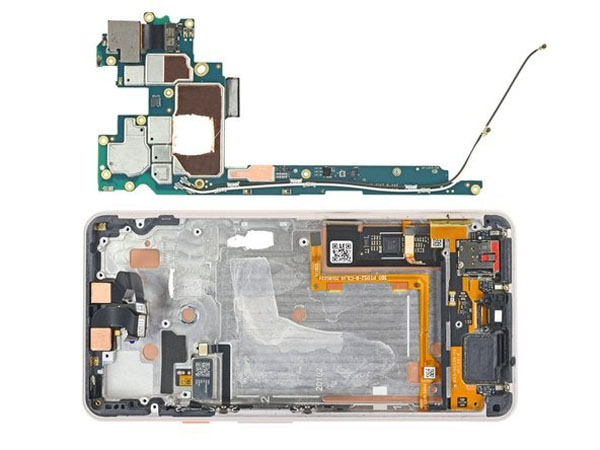

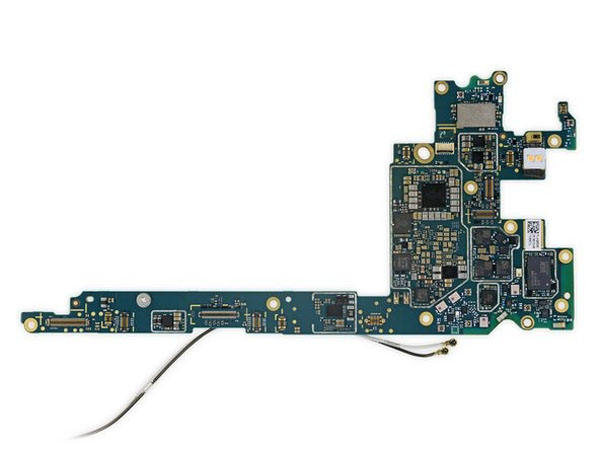

  • Với lá chắn của nó xuống, cuối cùng chúng ta có thể nhìn vào bo mạch chủ mới nhất của Pixel.

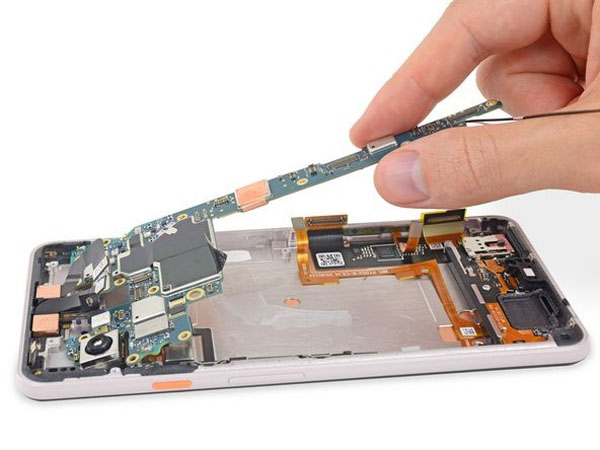

  • Khi hội đồng quản trị đi ra, chúng tôi không thể không nhận thấy sự giúp đỡ hào phóng của nhiệt dán trên mặt dưới của nó, để chuyển nhiệt từ các chip làm việc khó khăn nhất vào khung kim loại.

Nó có vẻ như rất nhiều dán, nhưng phần cứng mạnh mẽ tạo ra rất nhiều nhiệt.

Bước 9:

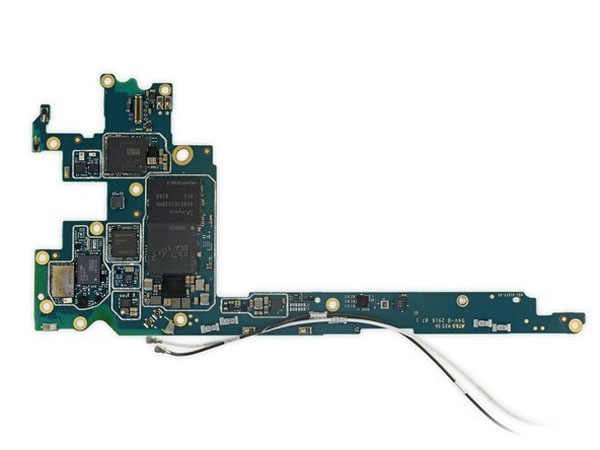

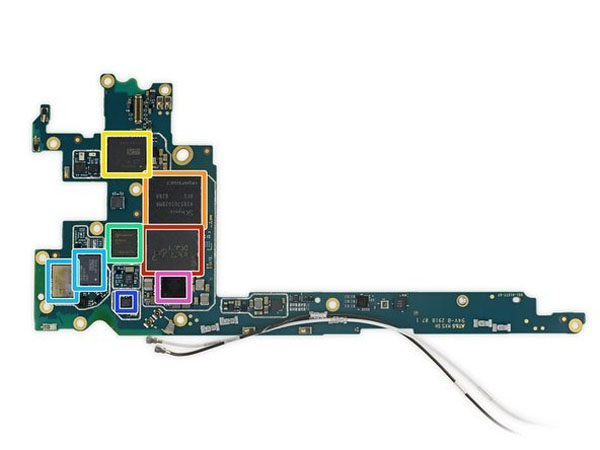

Tất cả loại keo này đã khiến chúng tôi mệt mỏi — hãy ngồi xuống để mua một số loại khoai tây chiên:

  • Micron 8JE77G9WGH 4 GB LPDDR4X DRAM được phân lớp trên Qualcomm Snapdragon 845
  • Skhynix H28S7Q302BMR 64 GB Bộ nhớ flash phổ dụng
  • Google Visual Vision Core SR3HX (như đã thấy trong Pixel 2 XL)
  • Bộ thu phát RF của Qualcomm SDR845
  • Qualcomm QPM2622 và QPM2642
  • Bộ theo dõi phong bì 40MHz của Qualcomm QET4100
  • Qualcomm PMI8998 PMIC

Bước 10:

Có lẽ chỉ còn một vài …

  • Google H1C2M chip bảo mật titan 1000
  • IDT P9221 Qi nhận sạc không dây
  • Qualcomm WCD9340 Aqstic audio codec
  • Qualcomm QDM3620, QDM3670, QDM3671 Đa dạng Receiver Modules
  • Qualcomm PM845 IC quản lý điện năng
  • Murata 1QB SS8601001
  • Qualcomm QPM2635

Bước 11:

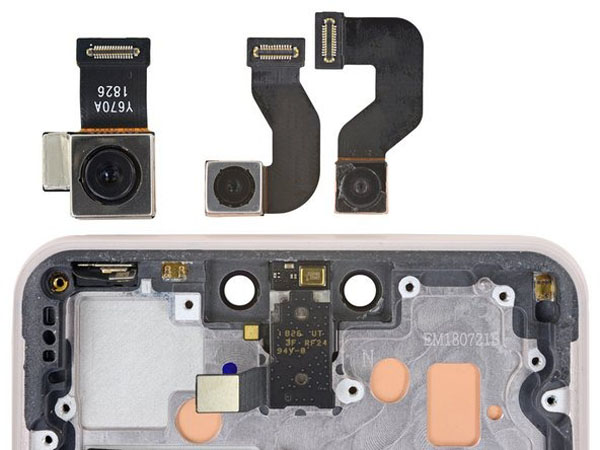

  • Chúng tôi cẩn thận trích xuất máy ảnh góc rộng nhãn cầu trái, được gắn nhẹ vào khung.

Theo Google, camera phụ này sẽ cho phép bạn kết hợp nhiều bạn bè hơn vào ảnh tự chụp của bạn, điều này khiến chúng trở thành … Các nhóm?

  • Ở mặt sau, Google lại cá cược rằng AI có thể giúp một cảm biến duy nhất làm công việc của hai người.
  • Dựa trên đánh giá ban đầu, chúng có thể đúng. Từ trên đường phố, đây là cảm biến Sony IMX363 được nâng cấp một chút — phần còn lại là lên đến Pixel Visual Core.

Bước 12:

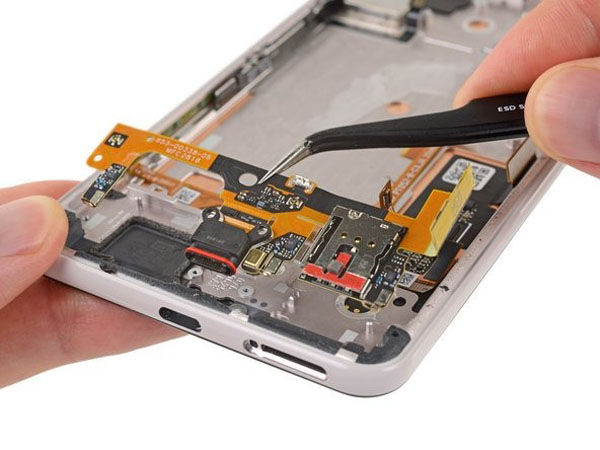

  • Các bảng con đi ra mà không có bất kỳ phiền phức, lấy cổng USB-C, khay SIM, và một số phần cứng ăng-ten cùng với nó.

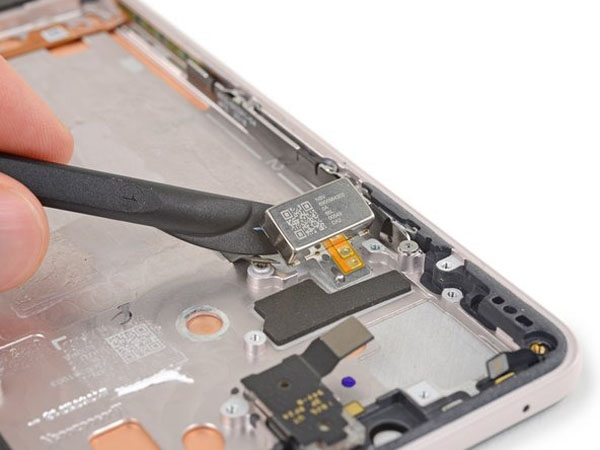

  • Động cơ rung là một chút miễn cưỡng hơn để rời khỏi nhà của nó, nhưng Spudger Halberd của chúng tôi có thể rất thuyết phục.

Động cơ rung này được cho là được cải thiện so với năm ngoái, có khả năng cung cấp phản hồi xúc giác chính xác hơn.

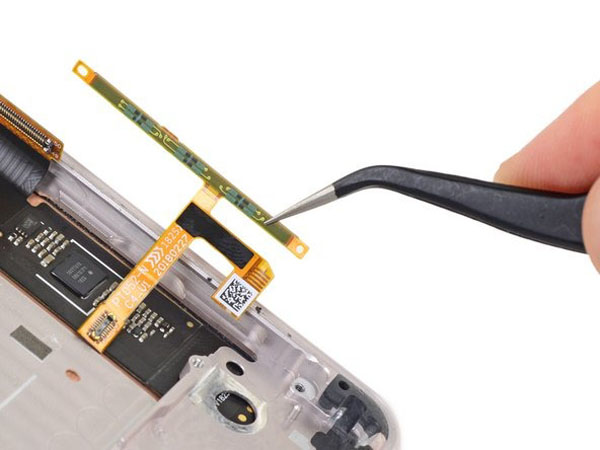

  • Các đồng hồ đo biến dạng đi ra ngoài trông giống như huggable hơn bao giờ hết.

Bước 13:

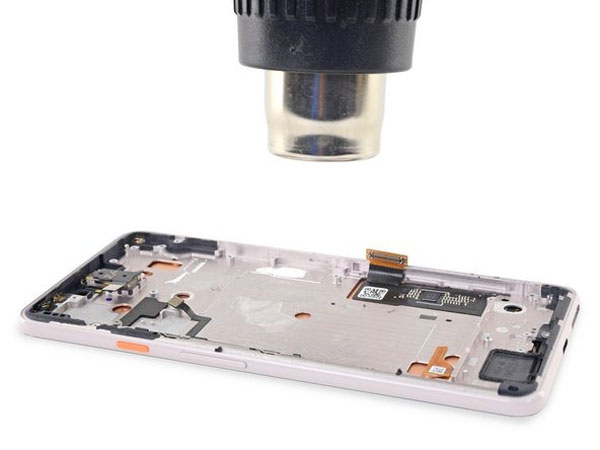

  • Trong tên khoa học, chúng tôi chọn tháo dỡ màn hình của mình để học hỏi từ đâu nó đến. Các phòng thủ của nó rất mạnh, nhưng không phù hợp với sức nóng, sự kiên nhẫn và thái độ có thể làm.

Đầu tiên, đường viền màu đen của khung làm cho chúng ta nghĩ rằng màn hình hiển thị cong xuống khung. Tương lai pryers, hãy cẩn thận!

  • Drumroll xin vui lòng …. đó là một Samsung! Tin đồn đã được tất cả các nơi, nhưng có vẻ như Google đang đi với tấm AMOLED đáng tin cậy của Samsung trong năm nay.
  • Các panel của Samsung sẽ đáng tin cậy hơn một chút so với năm ngoái, nhưng thật không may, chiếc máy này cũng đi kèm với quy trình sửa chữa Samsung-esque.

Thay thế màn hình Pixel 3 sẽ phức tạp và rất có thể sẽ yêu cầu thay thế toàn bộ khung của điện thoại.

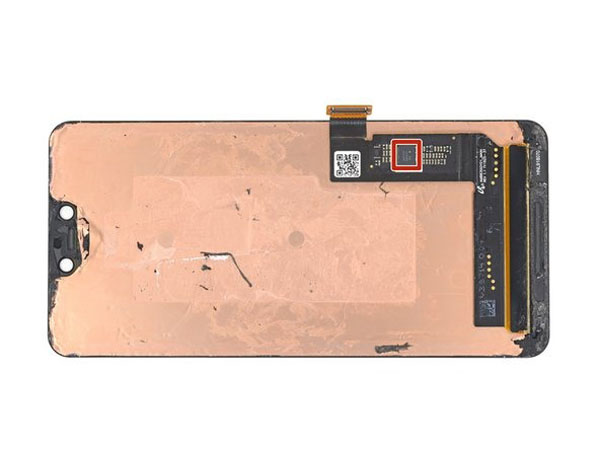

  • Cuối cùng, nhưng không kém phần quan trọng, một chip hiển thị ngồi một mình trên cáp hiển thị:
  • Bộ điều khiển cảm ứng Samsung S6SY761X (như đã thấy trên S9 +)

Bước 14:

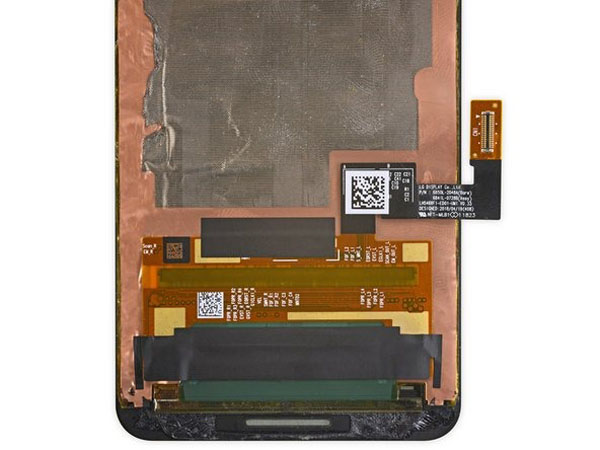

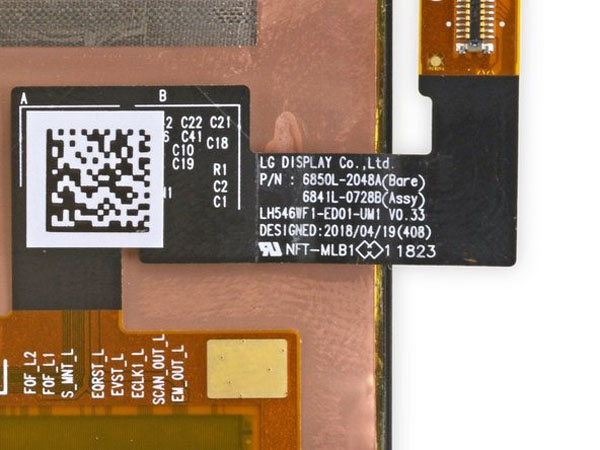

  • Cập nhật Teardown: kể từ khi bạn hỏi, chúng tôi cũng đã mổ xẻ màn hình trong Pixel 3 nhỏ hơn. Đoán cái gì? Cái này của LG Display!

Vì vậy, đó là một sự đảo ngược hoàn toàn từ tình hình năm ngoái, nơi Pixel 2 có một bảng điều khiển Samsung và anh chị em lớn hơn của nó đã có một màn hình từ LG.

  • Có tin đồn rằng LG đã làm việc chăm chỉ để cải thiện công nghệ di động OLED của mình – chúng tôi tò mò muốn xem mức giá hiển thị mới của họ trong năm nay như thế nào.

Bước 15:

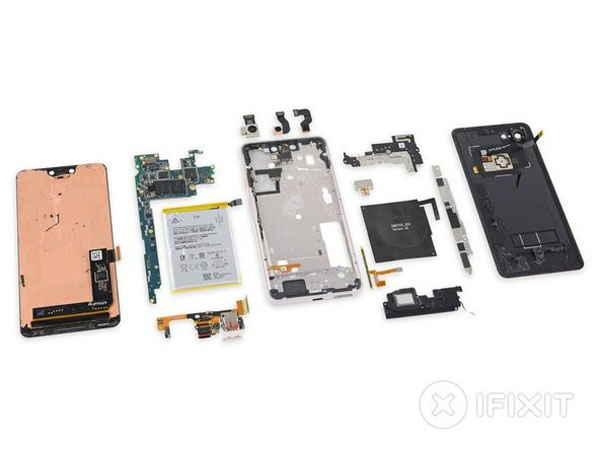

  • Dưới đây là tất cả các phần đẹp được đóng gói vào Galaxy Pixel này!
  • Đói cho xử lý teardown hơn? Nhóm video ở đây để làm hài lòng với teardown video Pixel 3!
  • Có vẻ như Pixel đã treo lơ lửng với dòng Galaxy gây rắc rối, để lại nó với cụm ăng-ten trông quen thuộc, pin cứng đầu và màn hình khó thay thế — do chính Samsung sản xuất!
  • Không chỉ trao đổi màn hình bị nứt đòi hỏi phải tháo gỡ điện thoại hoàn chỉnh, nhưng bạn cũng phải suy nghĩ về phía sau. Kính phía sau Pixel 2 XL bao phủ 20% điện thoại— bảng điều khiển phía sau Pixel 3 XL có thể nứt 100%. Điều đó không tốt cho khả năng phục hồi …
