FLIR C3 – Hướng dẫn tháo lắp

Bước 1:

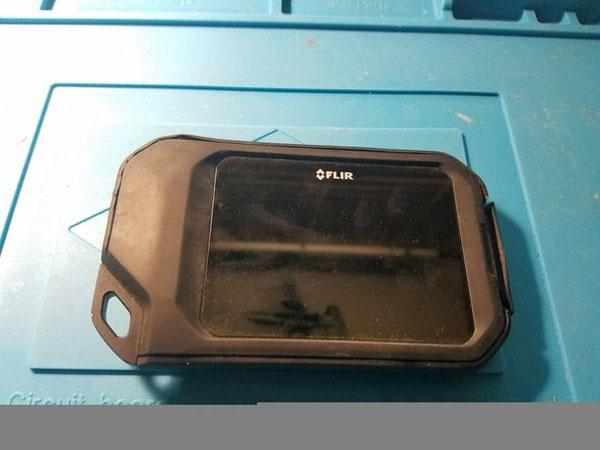

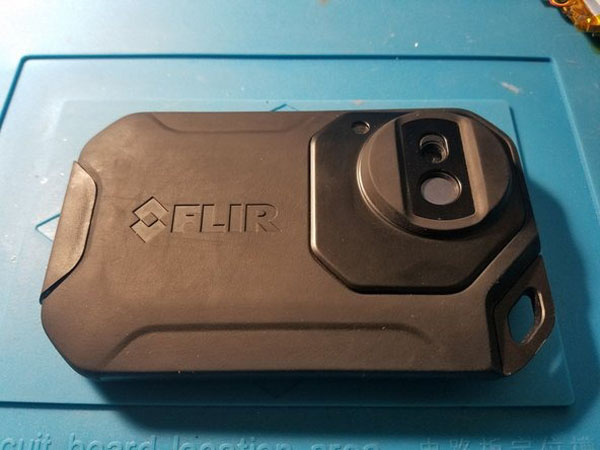

• Đây là FLIR C3.

Bước 2:

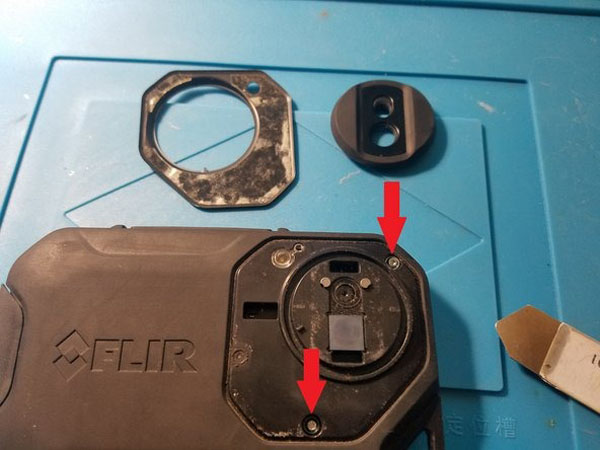

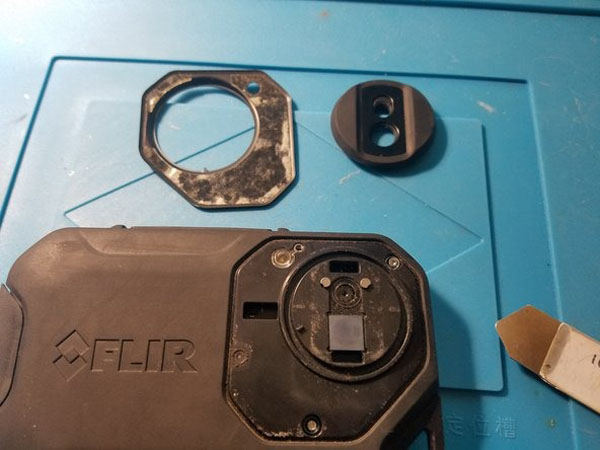

• Sử dụng iSesamo loại bỏ các ghi âm trên bezel phía sau và cắt bớt trên máy ảnh bezel, sau đó loại bỏ hai T6 torx vít.

Bước 3:

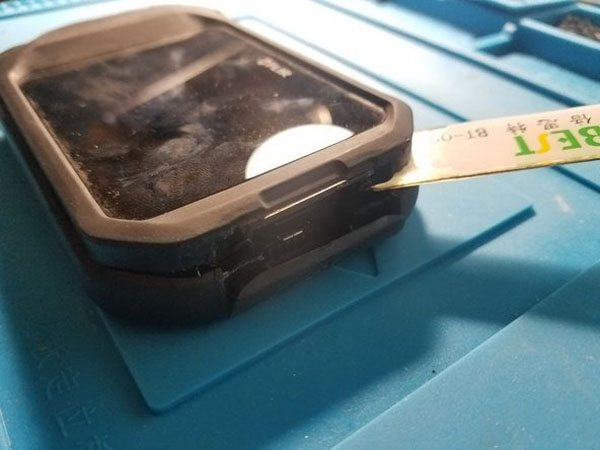

• Khi các vít được tháo ra, hãy sử dụng spudger ở hai bên của cổng sạc, bật các clip mở ra sau đó bạn có thể làm việc theo cách của bạn xung quanh phía bên kia của cơ thể, mặc dù nó có thể sẽ mở phần còn lại của cách mở clip.

Bước 4:

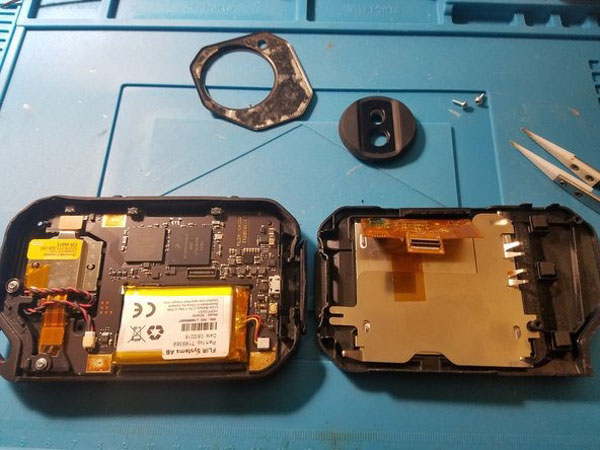

• Hãy cẩn thận khi mở, vì vậy bạn không làm hỏng đầu nối màn hình hoặc cáp ribbon.

Bước 5:

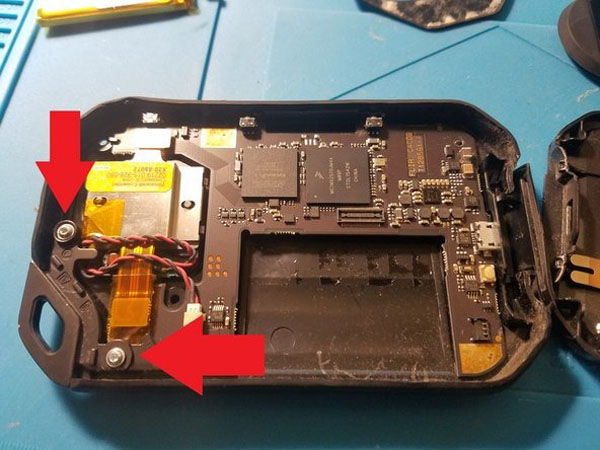

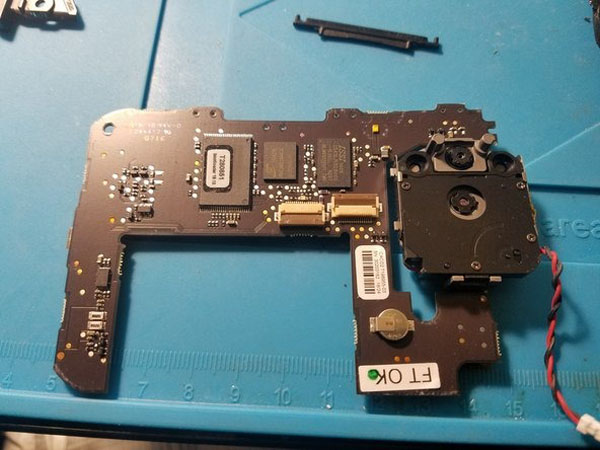

• Khi bạn đã mở thiết bị và màn hình bị ngắt kết nối, hãy sử dụng trình điều khiển T6 lần nữa và tháo hai ốc vít này giữ neo dây buộc tại chỗ, sau đó bạn có thể cẩn thận nhấc bo mạch chủ ra khỏi vị trí của nó.

Bước 6:

• Sau đó, bạn có nó, sử dụng các bước theo thứ tự ngược lại để đưa thiết bị trở lại với nhau.
