Apple TV 4K 2021-Hướng dẫn tháo lắp

Độ khó

Dễ

Số bước

15

Thời gian

Chia sẻ

Chia sẻ

Tổng quan về Video

Giới thiệu

Đã gần bốn năm kể từ khi chúng tôi có một chiếc Apple TV mới bị phá bỏ – một thời đại công nghệ vĩnh cửu và thậm chí còn lâu hơn nếu bạn nhớ mình là một con cá vàng . Nhưng chúng tôi không phàn nàn. Hãy cùng khám phá các công cụ nhỏ giọt của chúng tôi và hy vọng trình phát trực tuyến hình con sóc mới nhất này sẽ tồn tại lâu dài và có thể sửa chữa được như người tiền nhiệm của nó.

Để biết thêm hành động sửa chữa và sửa chữa, hãy xem kênh YouTube , Instagram và Twitter của chúng tôi  . Hoặc, để khắc phục sự cố ngay trong hộp thư kỹ thuật số của bạn, hãy đăng ký nhận bản tin của chúng tôi  .

Nước mắt này không phải là một hướng dẫn sửa chữa. Để sửa chữa Apple TV 4K 2021 của bạn, hãy sử dụng hướng dẫn dịch vụ của chúng tôi .

Thể hiện yêu thương tác giả ở đây nhé!

ĐĂNG KÝ THÀNH VIÊN

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

NẾU NỘI DUNG HỮU ÍCH HÃY XEM QUẢNG CÁO ĐỂ ỦNG HỘ

Cộng đồng

Mac

Mac
Điện Thoại

Điện Thoại
Máy Vi Tính

Máy Vi Tính
Máy Tính Bảng

Máy Tính Bảng
Thiết Bị Android

Thiết Bị Android
Điện Tử Gia Dụng

Điện Tử Gia Dụng
Xe

Xe
Máy Ảnh

Máy Ảnh
Máy Chơi Game

Máy Chơi Game
Máy Bay Điều Khiển

Máy Bay Điều Khiển
Cano Điều Khiển

Cano Điều Khiển
Âm thanh

Âm thanh
Diễn Đàn Sửa Máy Nhanh

Bước 1: Apple TV 4K 2021 Teardown

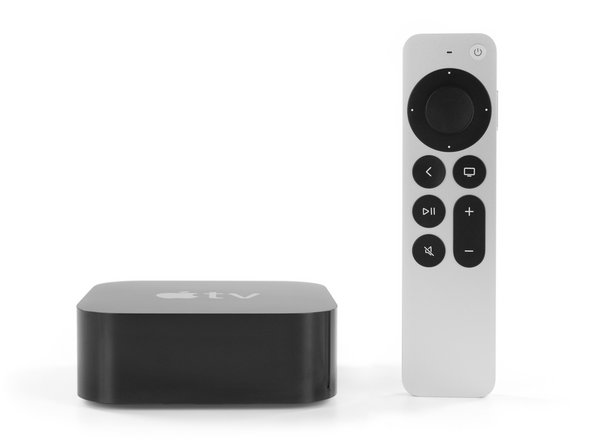

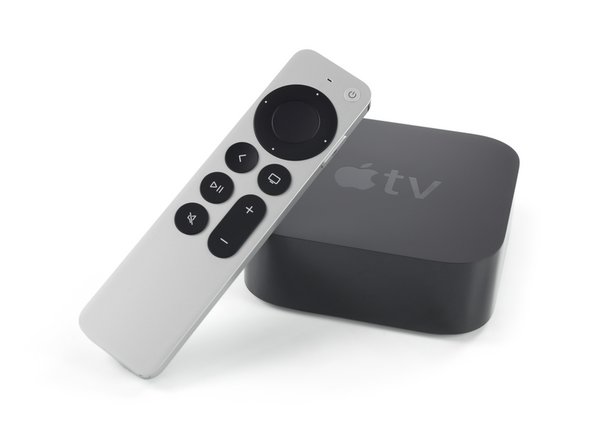

  • Chúng ta sẽ bỏ qua phần mở hộp và đi thẳng vào tình huống khó xử đầu tiên của mình: Mở hộp nào trước? Hộp đen…

  • Màu đỏ: Chip Apple A12 Bionic cho trải nghiệm xem 4K HDR tốc độ khung hình cao

  • Màu cam: Cân bằng màu và hỗ trợ Thread

  • Màu vàng: HDMI 2.1, Ethernet, 802.11ax WiFi 6 và Bluetooth 5.0

  • … Hoặc cây gậy bạc (hay còn gọi là Điều khiển từ xa Siri thế hệ tiếp theo):

  • Màu đỏ: Bàn di chuột hỗ trợ cảm ứng, nút Siri ở bên cạnh

  • Màu cam: Các nút nguồn và tắt tiếng hoàn toàn mới để điều khiển TV của bạn tốt hơn

  • Màu vàng: Bluetooth 5.0, bộ phát IR và đầu nối Lightning để sạc.

Bước 2:

  • Hãy xem liệu việc kiểm tra nhanh bên ngoài có giúp quyết định hay không.

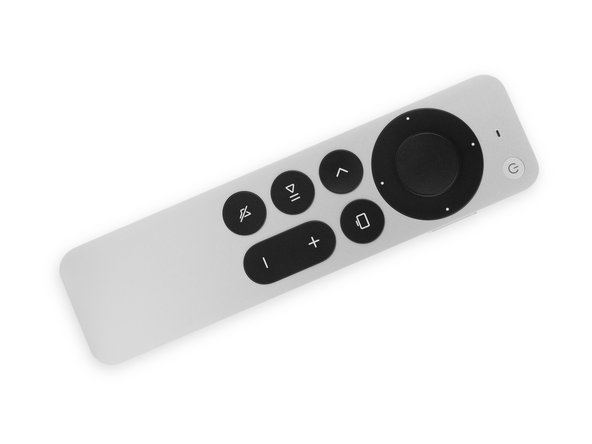

  • Hộp có thể trông quen thuộc, nhưng điều khiển từ xa mới trông … cũng khá quen thuộc. Nó gợi lại thiết kế điều khiển từ xa của Apple TV thế hệ thứ 3 , trở lại vào năm 2012.

  • Đó không phải là một điều xấu. Sản phẩm mới của Apple thường thiết lập các xu hướng, nhưng có một điều mà không ai vội vã để sao chép là bực bội Siri từ xa thiết kế vận chuyển với Apple TV bắt đầu vào năm 2015.

  • Không sao đâu, Apple – hãy là một con cá vàng.

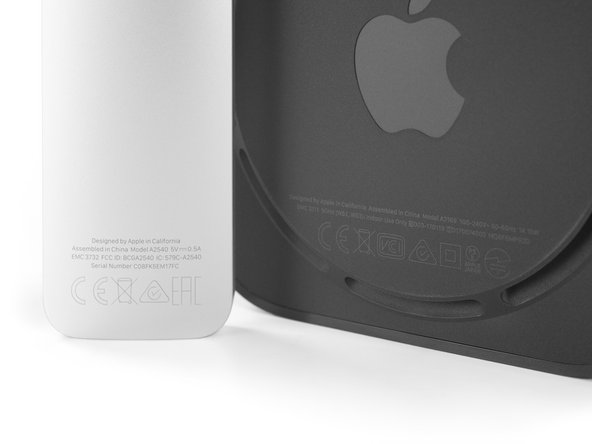

  • Cả hai gizmos đều có số model Apple riêng, cụ thể là: A2169 cho hộp đen và A2540 cho thanh bạc.

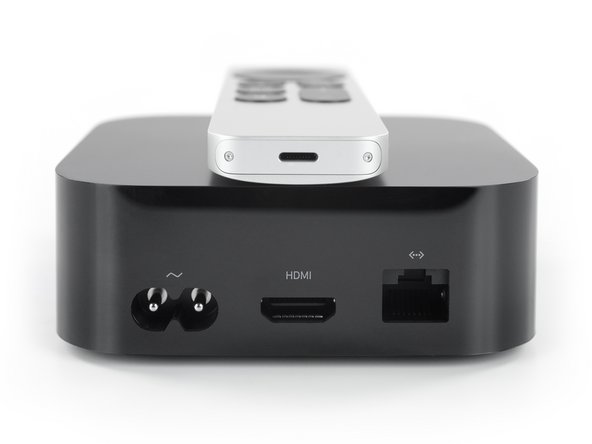

  • Nếu bạn đang thắc mắc về một cổng dịch vụ ẩn bên trong giắc cắm Ethernet, chúng tôi phải làm bạn thất vọng. Apple TV 4K chỉ mang các cổng nguồn, HDMI và Ethernet. (Mặt trước cũng có cảm biến hồng ngoại nhìn xuyên qua lớp nhựa, chúng ta sẽ tìm hiểu sau).

Bước 3:

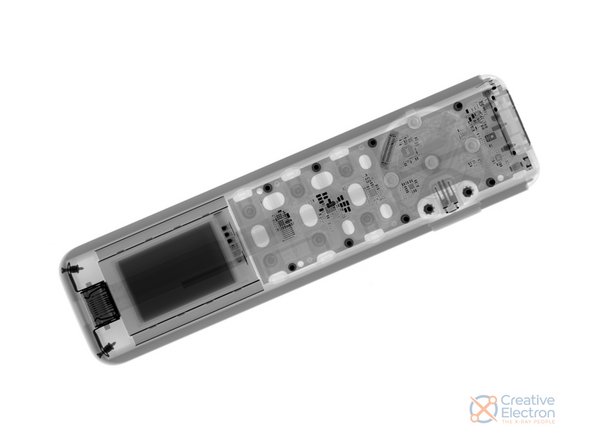

  • Trước khi chúng tôi có thể quyết định cái nào sẽ mở trước, các bậc thầy tia X tại Creative Electron sẽ gửi đi một giọt nước mắt của riêng họ.

  • Tia X không có vấn đề gì khi xuyên qua lớp vỏ nhôm của điều khiển từ xa (mặc dù thường thì các công cụ của chúng tôi cũng không, một khi chúng tôi biết nơi cần chọc).

  • Các vít đó có ở các góc dưới cùng không?

Bước 4:

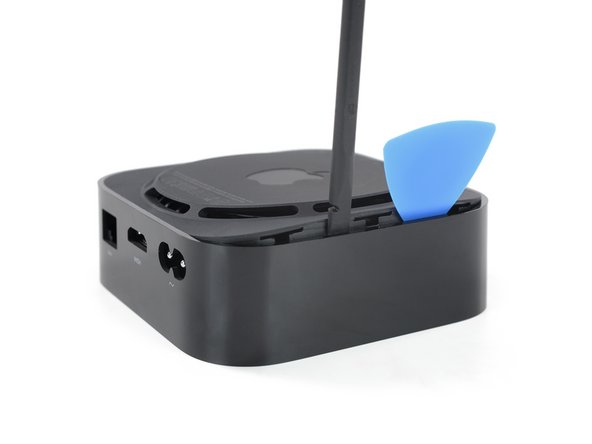

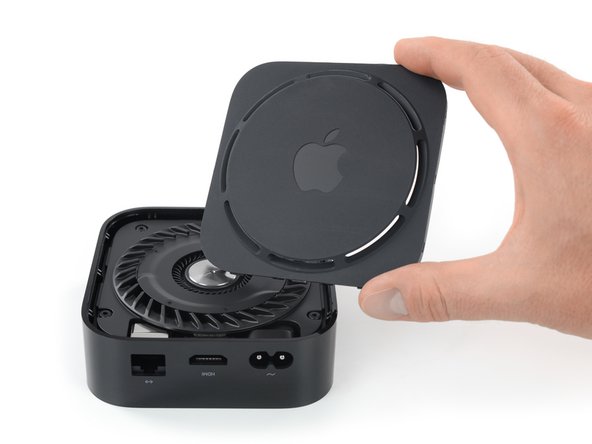

  • Với hộp đen, chúng tôi biết chính xác nơi cần tiến hành và dò tìm. Chúng tôi đã cố gắng – và – thử nghiệm các phương pháp vẫn làm việc tốt trên phần cứng được cập nhật này, vì vậy chúng tôi phải đi trước và tháo nắp đáy.

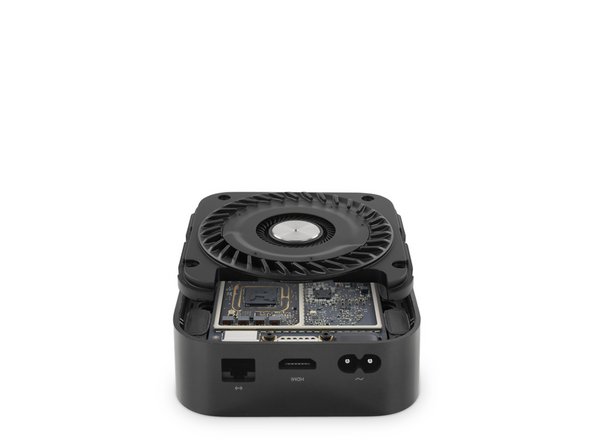

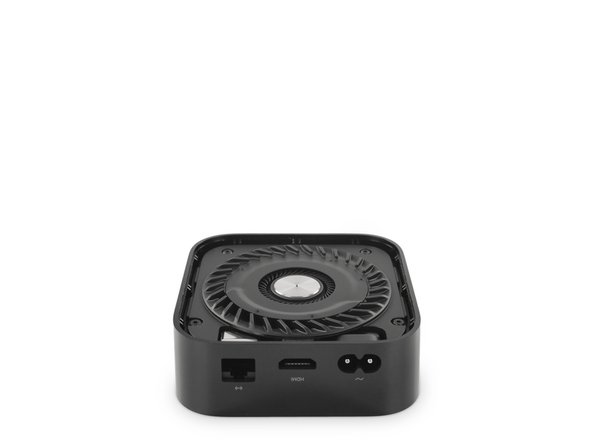

  • Bên dưới chúng ta được chào đón bởi bộ phận quạt hoàn toàn bằng kim loại được thấy trong Apple TV 4K, không phải bộ tản nhiệt của các thế hệ trước.

Bước 5:

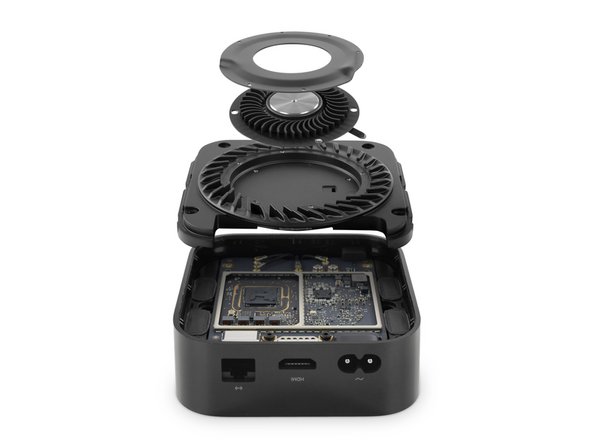

  • Việc tháo rời bộ làm mát thật dễ dàng và không có gì ngạc nhiên khi không có gì khác biệt so với mẫu 4K trước đó .

  • Cho đến nay, mọi thứ trông khá quen thuộc, vì vậy chúng tôi sẽ tua nhanh một chút. Có thể nói, với một bộ công cụ tốt (không phải trong hình), chiếc quạt thổi ra như một phép thuật.

Bước 6:

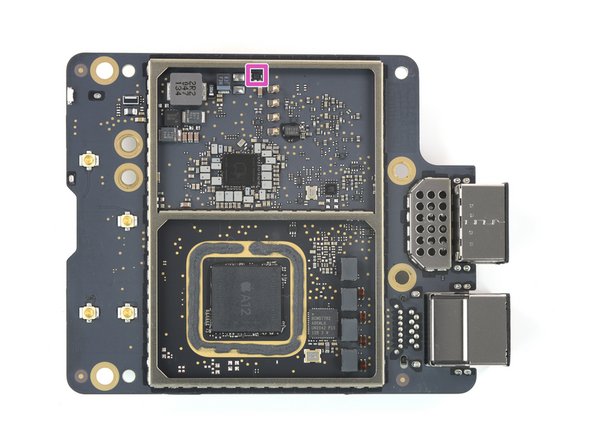

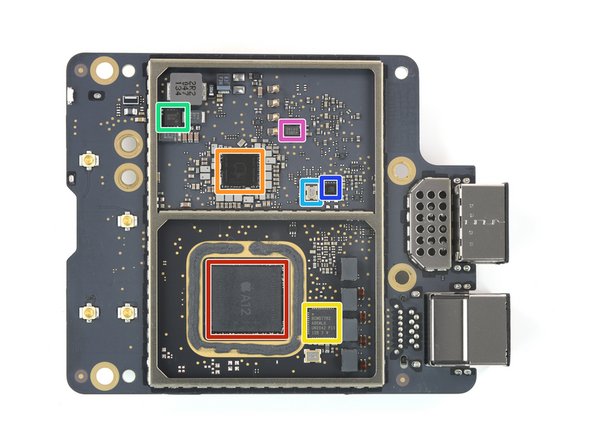

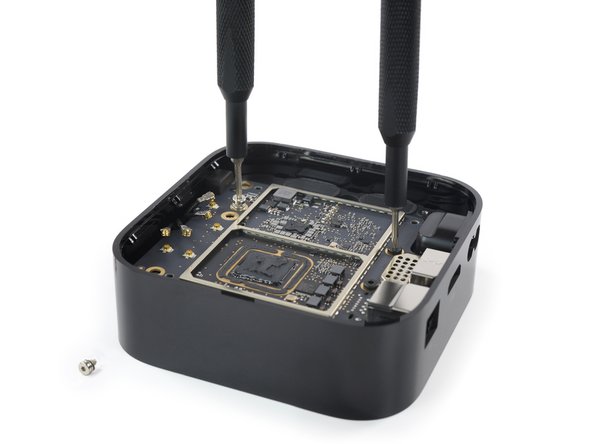

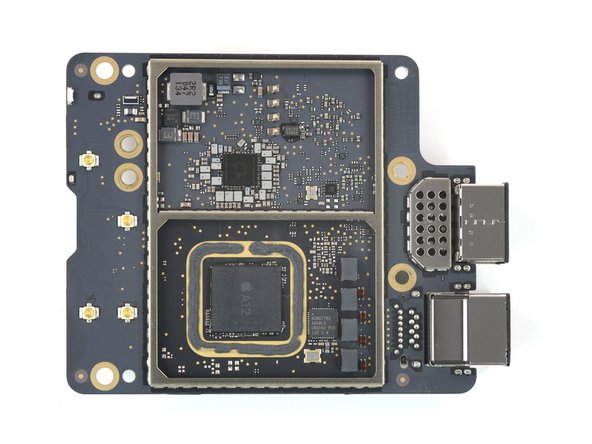

  • Một vài vít Torx sau đó, bảng mạch logic được giải phóng và để lộ những con chip này ở phía trên:

  • Màu đỏ: Apple A12 Bionic SoC — vâng, con chip tương tự từ iPhone thế hệ 2018 — được ghép nối với Micron MT53D384M64D4SB-046 XT: E Bộ nhớ 3 GB LPDDR4 SDRAM di động

  • Màu cam: IC quản lý nguồn Apple APL1091 338S00673

  • Màu vàng: Bộ điều khiển Ethernet Gigabit Broadcom BCM57762A0KMLG

  • Màu xanh lá: Chất bán dẫn Alpha & Omega AONE36196 MOSFET

  • Màu xanh dương nhạt: Máy tạo dao động tinh thể T245 MrHP

  • Màu xanh dương đậm: Mạng lưới bán dẫn iCE5LP4K Mảng cổng lập trình trường iCE (FPGA)

  • Màu tím: Bộ nhớ Macronix MX25U8035F 8 Mb Serial NOR Flash

Bước 7:

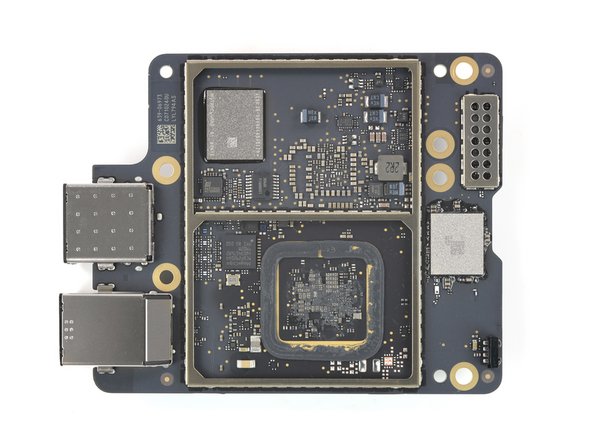

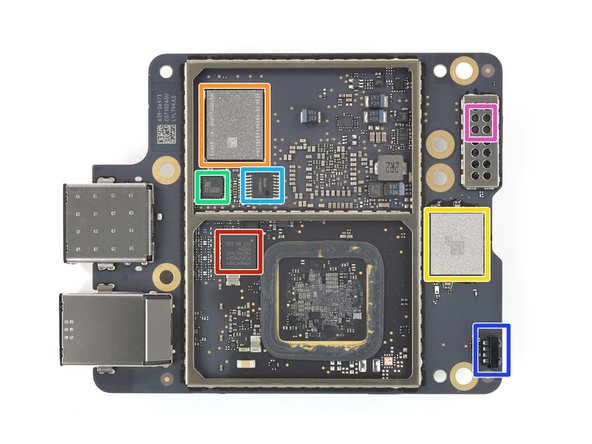

  • … Và những điều này bên dưới:

  • Màu đỏ: Kinetic Technologies ( trước đây là Megachips ) Bộ chuyển đổi MCDP2920A4 DisplayPort 1.4 sang HDMI 2.0

  • Màu cam: SK Hynix H230EG8126AD0-BC Bộ nhớ flash NAND 32 GB

  • Màu vàng: Mô-đun Wi-Fi / Bluetooth Murata 339S00763

  • Màu xanh lá: Máy thu / phát kênh trả về âm thanh Lattice Semiconductor SiL9437CNUC

  • Màu xanh dương nhạt: ON Bộ thu giao diện âm thanh kỹ thuật số LC89091JA bán dẫn

  • Màu xanh dương đậm: Máy thu hồng ngoại

  • Màu tím: Nordic Semiconductor nRF52833 Bluetooth 5.2 SoC w / NFC và Zigbee

Bước 8:

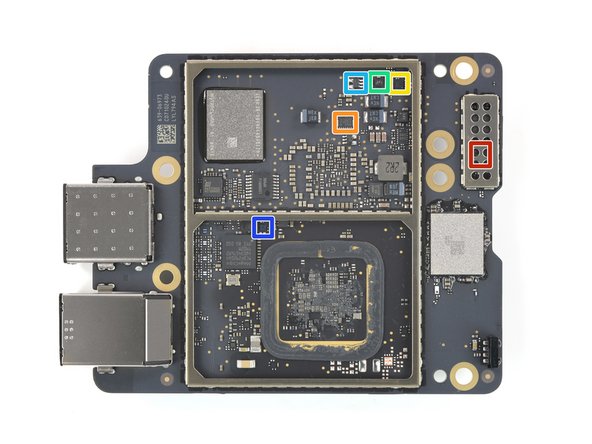

  • Nhận dạng IC, tiếp theo:

  • Màu đỏ: Skyworks SKY66404-11 Mô-đun phía trước Zigbee / Thread / Bluetooth 2,4 GHz (FEM) (có thể)

  • Màu cam: Mảng tín hiệu hỗn hợp Dialog Semiconductor SLG46621

  • Màu vàng: Màn hình nguồn Texas Instruments CD3255 (có thể)

  • Màu xanh lá: Bộ khuếch đại cảm nhận hiện tại INA213 của Texas Instruments

  • Màu xanh dương nhạt: ON Bộ so sánh đơn bán dẫn LMV331SQ3T2G

  • Màu xanh dương đậm: BẬT công tắc tải quá điện áp, quá dòng bán dẫn FPF2495C

  • Màu tím: BẬT công tắc tải bán dẫn FPF2498BUCX

Bước 9:

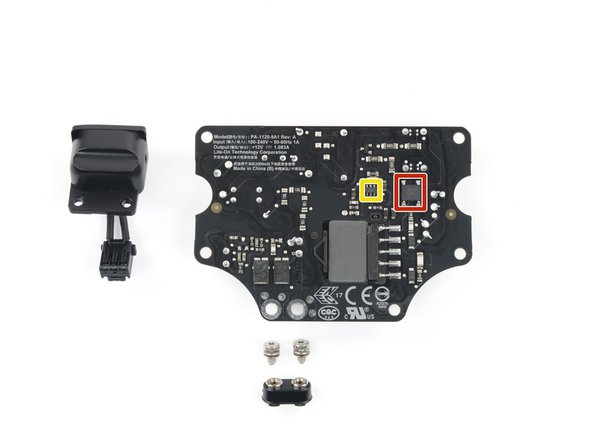

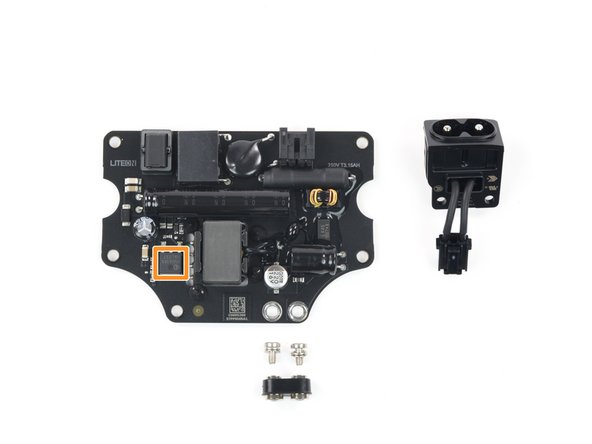

  • Bo mạch nguồn vẫn nằm dưới một thân kim loại khổng lồ để tản nhiệt. Chúng tôi tìm thấy các trụ dẫn điện và ổ cắm C7 mô-đun tương tự như trong quá khứ.

  • Nếu bạn từng thắc mắc: cáp được sử dụng cho Apple TV cũng có thể vừa với cục sạc của MacBook hoặc bộ sạc iPad và iPhone cũ hơn.

  • Một số ID silicon khác, trong khi chúng tôi ở đây:

  • Màu đỏ: Diode Incorporated (trước đây là Lite-On) chỉnh lưu cầu ABS20MH

  • Màu cam: MOSFET kênh N của Infineon IPD65R1K4C6

  • Màu vàng: Bộ điều khiển cung cấp điện chế độ chuyển mạch NXP TEA1833LTS

Bước 10:

  • Đó là về nó cho hộp đen, nhưng chúng tôi chưa hoàn thành từ xa .

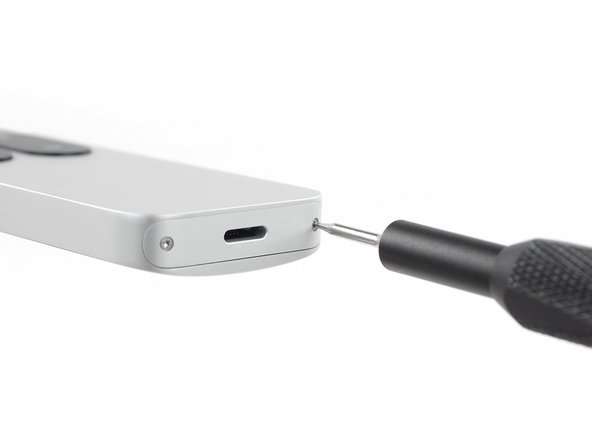

  • Bắt đầu với quy trình mở giống như iPhone , chúng tôi tháo hai vít Pentalobe P2 ra khỏi cạnh dưới của đũa nhôm.

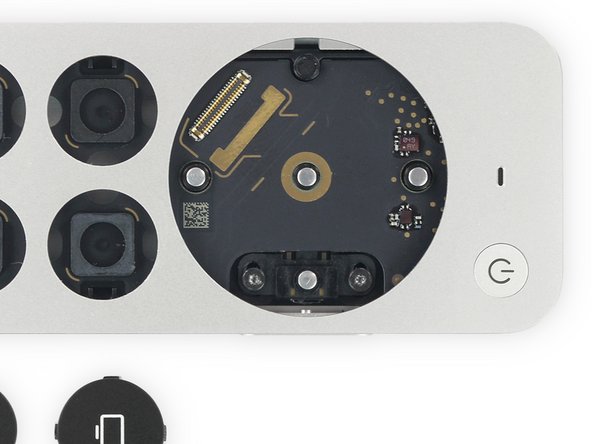

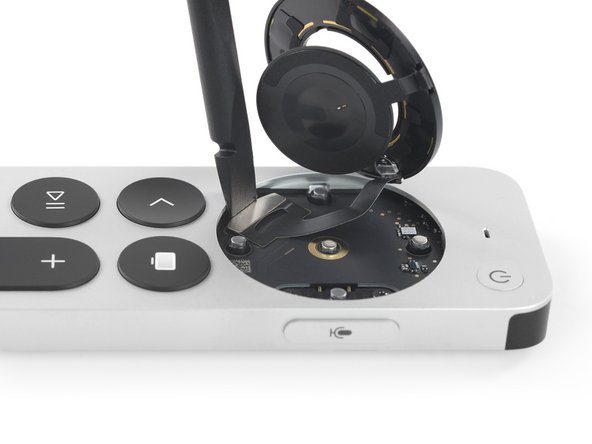

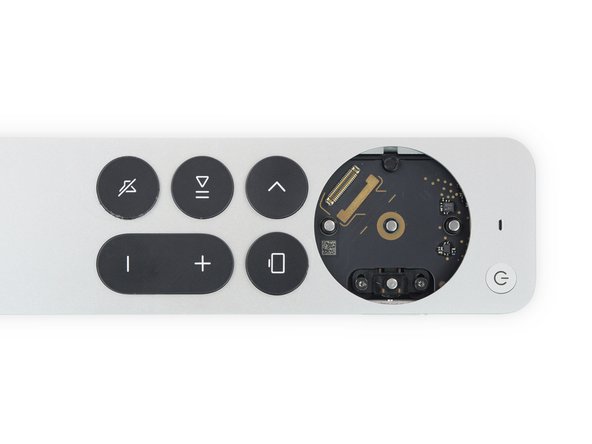

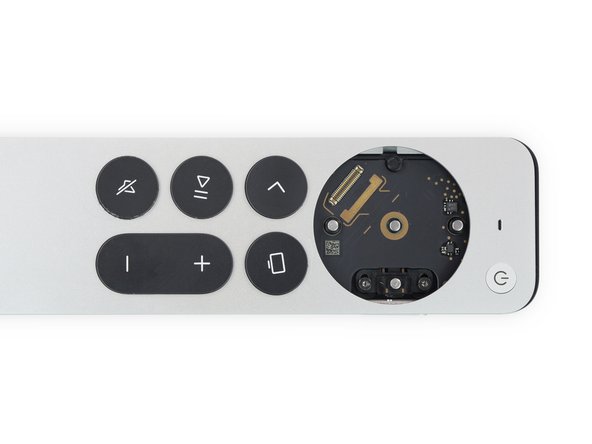

  • Theo dự đoán, chúng tôi cũng loại bỏ clickpad hình tròn — từ đó, thật đơn giản để ngắt kết nối nó khỏi bảng chính của điều khiển từ xa.

Bước 11:

  • Nhưng khi đẩy phần nội thất ra phía trước (giống như một số người dùng iPod mini có thể nhớ), tất cả các nút đều bị bắt chéo . Vậy mẹo ở đây là gì?

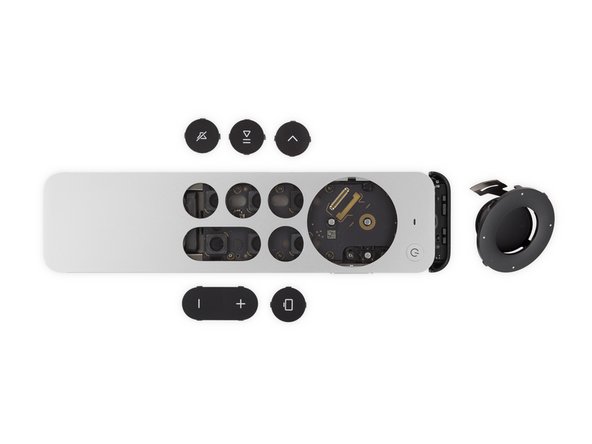

  • Để xem xét kỹ hơn, chúng tôi bật tắt mọi nút giống như năm 2010 (lần đầu tiên xuất hiện điều khiển từ xa bằng nhôm cho Apple TV).

  • Và cậu bé làm chúng tôi tìm thấy mọi thứ.

Bước 12:

  • Để đi xa hơn nữa, trước tiên chúng ta cần di chuyển nút bên cạnh Siri nhỏ tiện lợi đó ra khỏi đường. Nếu không, nút nguồn sẽ cản trở xe trượt kỹ thuật và cản trở việc tháo lắp.

  • Nếu bạn có thể kéo nút nguồn trước đó, có thể chỉ cần trượt nút Siri trượt lại để lấy phần bên trong ra là đủ. Như mọi khi, các hướng dẫn dịch vụ sẽ rất hữu ích, nếu Apple quyết định chia sẻ chúng — hiện tại, chúng tôi sẽ phải tự giải quyết.

  • Bỏ sự ồn ào sang một bên, điều này vẫn có thể dễ dàng lắp ráp lại hơn một thứ được dán lại với nhau .

Bước 13:

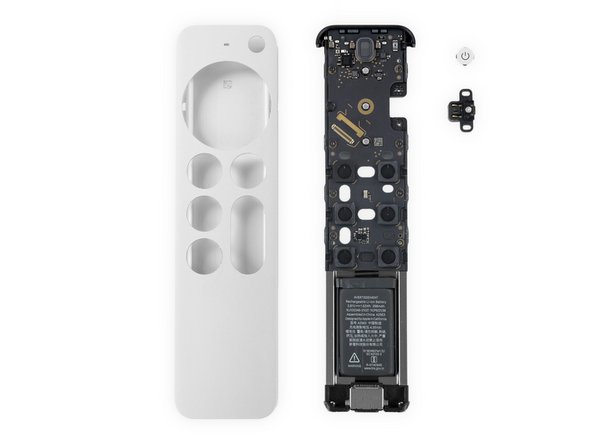

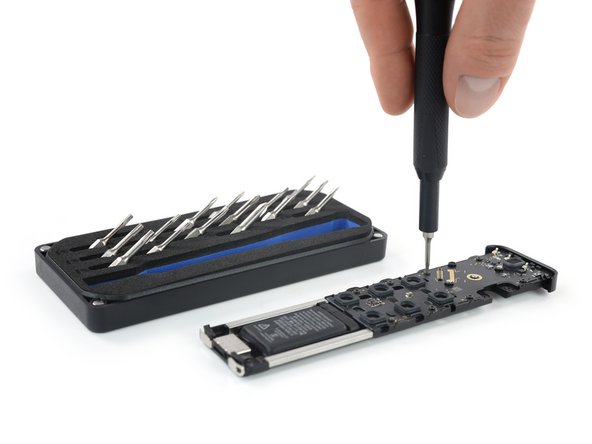

  • Những gì còn lại không phải là thách thức đối với Bộ trình điều khiển Minnow của chúng tôi .

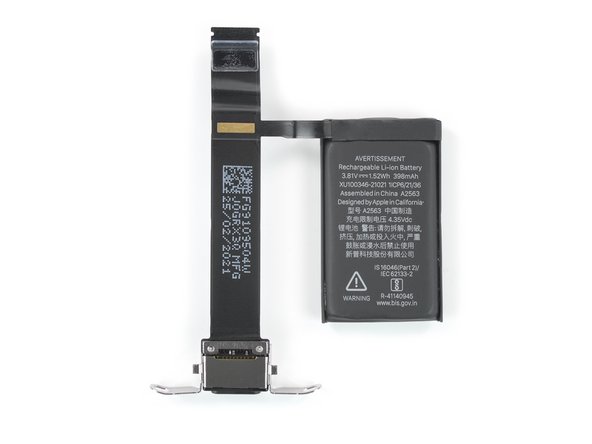

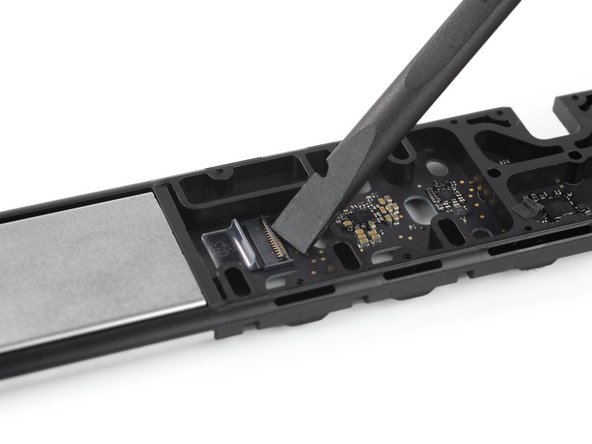

  • Bộ kết hợp pin và cổng sạc kết nối với mặt sau của bo mạch chính thông qua đầu nối ZIF, giống như trong điều khiển từ xa thế hệ thứ 4 .

  • Pin năng lượng cung cấp 1,52 Wh (398 mAh ở 3,81 V), thấp hơn một phần so với 1,55 Wh (410 mAh) trong lần lặp lại thiết kế trước đó .

  • Chúng tôi hy vọng sẽ tìm ra một phương pháp thân thiện với người dùng hơn một chút cho hai trong số những sửa chữa có thể xảy ra nhất trên điều khiển từ xa này (cổng sạc và pin).

  • Pin ít nhất có khả năng kéo dài hơn so với điện thoại thông minh hoặc máy tính bảng, vì nó sẽ không trải qua các chu kỳ sạc gần như thường xuyên. Miễn là nó không bị lỗi hoặc chịu nhiệt độ khó chịu, bạn sẽ có thể sử dụng được ít nhất vài năm.

Bước 14:

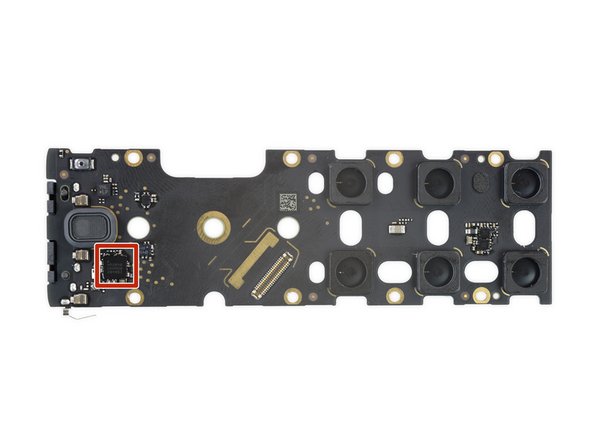

  • Điều gì khác nằm bên trong điều khiển này? Ở mặt trên:

  • Màu đỏ: Nordic Semiconductor nRF52840 Bluetooth 5 / Zigbee / NFC SoC

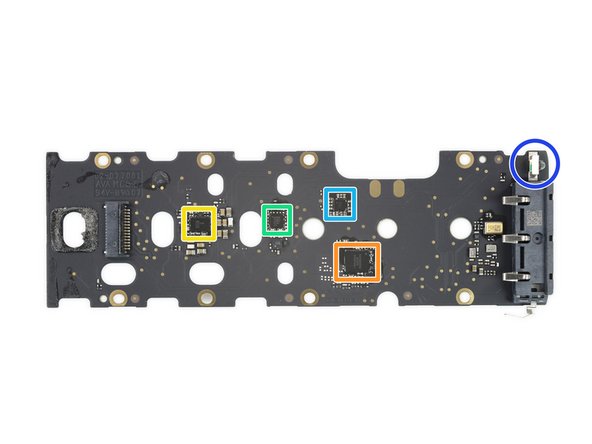

  • … Và ở dưới cùng:

  • Màu cam: Thiết bị tương tự Bộ điều khiển cảm ứng điện dung 343S00092

  • Màu vàng: Quản lý điện năng tối đa tích hợp MAX77277

  • Màu xanh lá: Bộ điều khiển cổng NXP Semiconductor CBTL1610A3

  • Màu xanh dương nhạt: (e1) AA5 105 (có thể codec âm thanh Dialog Semiconductor)

  • Màu xanh dương đậm: Diode hồng ngoại

Bước 15:

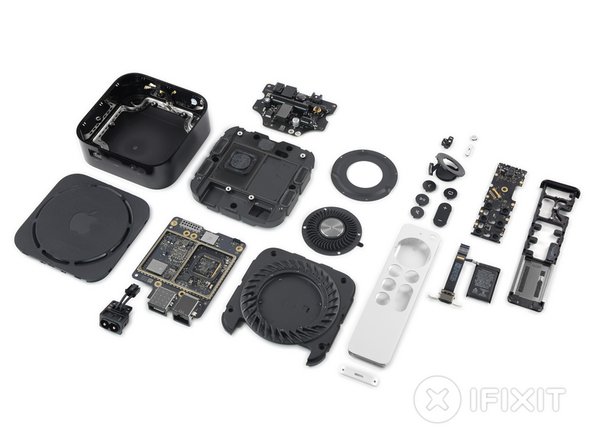

  • Đó là nó cho vòng này — thời gian để kết hợp lại và tải lên một tập mới của Mythic Quest .

  • Chúng tôi sẽ kết thúc ở một lưu ý cao, đó là: Điều này vẫn có thể sửa chữa được đối với một hộp phát trực tuyến. Chúng tôi có một vài trò đùa, nhưng bạn có thể làm tệ hơn nhiều.

  • Này Siri , hãy đặt lời nhắc — hãy làm lại điều này sau bốn năm nữa.
